Acoplamentos flexíveis bipartidos com cubos de aperto, alumínio

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos para máquinas, elementos para dispositivos
    - Acoplamentos
      - Acoplamentos flexíveis bipartidos com cubos de aperto, alumínio

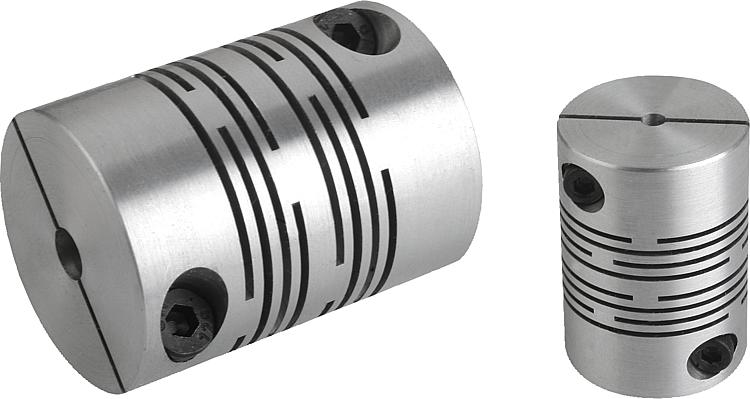

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Alumínio.Versão:Superfície sem tratamento.Indicação:Acoplamento completamente de metal, livre de folgas e manutenção, rígido contra torção, elástico, adequado para a transmissão de movimentos giratórios com ângulo de sincronismo. A estrutura inovadora de fenda possibilita excelente flexibilidade axial, radial e angular com mínimas forças restauradoras. Ideal para servomotores. Com cubos de aperto para fixação do eixo.Faixa de temperatura:-50 °C até +150 °C.Montagem:Os acoplamentos flexíveis possuem um ajuste de H7. A folga de ajuste recomendada é de 0,02 mm–0,05 mm. Folga e lubrificação das pontas do eixo facilitam os processos de montagem e desmontagem.Sob consulta:Furos do cubo D1 e D2 desejados separadamente com classe ou faixa de tolerância.
Rasgo de chaveta de acordo com DIN 6885.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2037 Acoplamentos flexíveis bipartidos com cubos de aperto, alumínio

183 kB

Indicações técnicas dos acoplamentos de eixo

2,1 MB

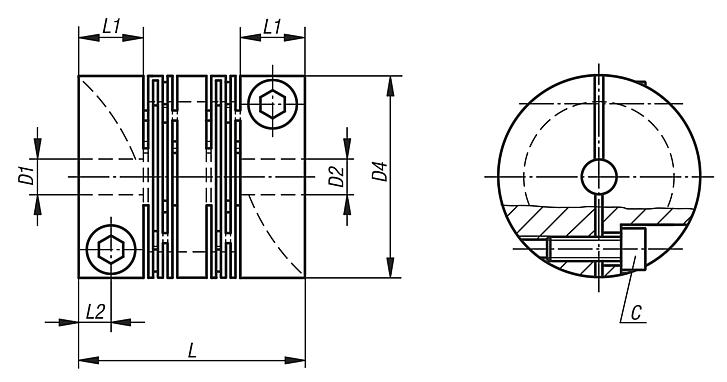

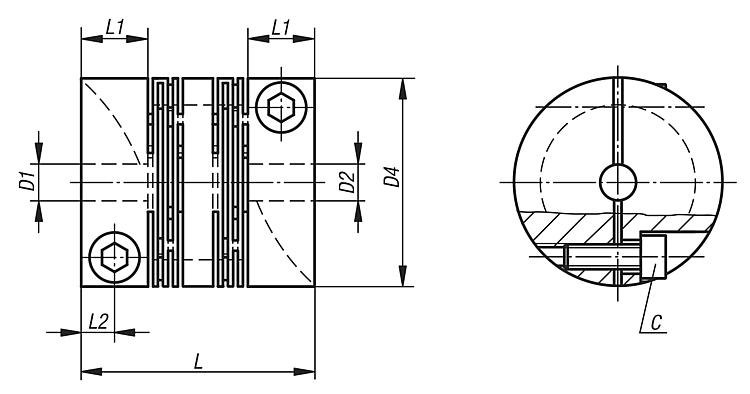

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Tamanho	D1 (H7)	D2 (H7)	D1/D2 mín.	D1/D2 máx.	D4	L	L1	L2	Torque nominal Nm	Rigidez à torção (10³ Nm/rad)	Momento de inércia (gm²)	Preço
K2037.0160230606	16	6	6	3	6	16	23	7	3,5	3	0,076	0,00028	sob consulta
K2037.0180160606	18	6	6	3	6	18	16,6	5	2,5	3	0,103	0,00045	sob consulta
K2037.0200280808	20	8	8	3	8	20	28	8	4	5	0,407	0,00095	sob consulta
K2037.0250280810	25	8	10	6	12	25	28	8	4	7	0,733	0,00239	sob consulta
K2037.0250280606	25	6	6	6	12	25	28	8	4	7	0,733	0,00239	sob consulta
K2037.0400481012	40	10	12	6	19	40	48	11	5,5	19	3,767	0,02790	sob consulta
K2037.0400481212	40	12	12	6	19	40	48	11	5,5	19	3,767	0,02790	sob consulta
K2037.0400481515	40	15	15	6	19	40	48	11	5,5	19	3,767	0,02790	sob consulta
K2037.0160230505	16	5	5	3	6	16	23	7	3,5	3	0,076	0,00028	sob consulta
K2037.0180160505	18	5	5	3	6	18	16,6	5	2,5	3	0,103	0,00045	sob consulta
K2037.0200280606	20	6	6	3	8	20	28	8	4	5	0,407	0,00095	sob consulta
K2037.0220200606	22	6	6	3	10	22	20	5,5	2,75	3	0,690	0,00115	sob consulta
K2037.0220200508	22	5	8	3	10	22	20	5,5	2,75	3	0,690	0,00115	sob consulta
K2037.0220200808	22	8	8	3	10	22	20	5,5	2,75	3	0,690	0,00115	sob consulta
K2037.0220200505	22	5	5	3	10	22	20	5,5	2,75	3	0,690	0,00115	sob consulta
K2037.0250281010	25	10	10	6	12	25	28	8	4	7	0,733	0,00239	sob consulta
K2037.0250280608	25	6	8	6	12	25	28	8	4	7	0,733	0,00239	sob consulta
K2037.0250280610	25	6	10	6	12	25	28	8	4	7	0,733	0,00239	sob consulta
K2037.0250280808	25	8	8	6	12	25	28	8	4	7	0,733	0,00239	sob consulta
K2037.0300401010	30	10	10	6	14	30	40	11	5,5	10	0,868	0,00680	sob consulta
K2037.0300400810	30	8	10	6	14	30	40	11	5,5	10	0,868	0,00680	sob consulta
K2037.0400481616	40	16	16	6	19	40	48	11	5,5	19	3,767	0,02790	sob consulta
K2037.0400481010	40	10	10	6	19	40	48	11	5,5	19	3,767	0,02790	sob consulta
K2037.0500651919	50	19	19	10	26	50	65	19	9,5	35	7,196	0,08970	sob consulta
K2037.0500651616	50	16	16	10	26	50	65	19	9,5	35	7,196	0,08970	sob consulta
K2037.0200280508	20	5	8	3	8	20	28	8	4	5	0,407	0,00095	sob consulta
K2037.0220200506	22	5	6	3	10	22	20	5,5	2,75	3	0,690	0,00115	sob consulta
K2037.0300400606	30	6	6	6	14	30	40	11	5,5	10	0,868	0,00680	sob consulta
K2037.0200280608	20	6	8	3	8	20	28	8	4	5	0,407	0,00095	sob consulta
K2037.0180160506	18	5	6	3	6	18	16,6	5	2,5	3	0,103	0,00045	sob consulta
K2037.0500652020	50	20	20	10	26	50	65	19	9,5	35	7,196	0,08970	sob consulta
K2037.0300400808	30	8	8	6	14	30	40	11	5,5	10	0,868	0,00680	sob consulta
K2037.0300400608	30	6	8	6	14	30	40	11	5,5	10	0,868	0,00680	sob consulta
K2037.0600802424	60	24	24	10	30	60	80	25	12,5	70	12,750	0,23200	sob consulta
K2037.0160230506	16	5	6	3	6	16	23	7	3,5	3	0,076	0,00028	sob consulta
K2037.0700953232	70	32	32	15	35	70	95	25	12,5	130	66,768	0,50660	sob consulta
K2037.0700952020	70	20	20	15	35	70	95	25	12,5	130	66,768	0,50660	sob consulta
K2037.0220200608	22	6	8	3	10	22	20	5,5	2,75	3	0,690	0,00115	sob consulta
K2037.0600802020	60	20	20	10	30	60	80	25	12,5	70	12,750	0,23200	sob consulta
K2037.0200280505	20	5	5	3	8	20	28	8	4	5	0,407	0,00095	sob consulta
K2037.0160230303	16	3	3	3	6	16	23	7	3,5	3	0,076	0,00028	sob consulta
K2037.0180160303	18	3	3	3	6	18	16,6	5	2,5	3	0,103	0,00045	sob consulta
K2037.0200280303	20	3	3	3	8	20	28	8	4	5	0,407	0,00095	sob consulta
K2037.0200280506	20	5	6	3	8	20	28	8	4	5	0,407	0,00095	sob consulta
K2037.0220200303	22	3	3	3	10	22	20	5,5	2,75	3	0,690	0,00115	sob consulta
K2037.0300400610	30	6	10	6	14	30	40	11	5,5	10	0,868	0,00680	sob consulta
K2037.0400480606	40	6	6	6	19	40	48	11	5,5	19	3,767	0,02790	sob consulta
K2037.0500651010	50	10	10	10	26	50	65	19	9,5	35	7,196	0,08970	sob consulta
K2037.0500651515	50	15	15	10	26	50	65	19	9,5	35	7,196	0,08970	sob consulta
K2037.0600801010	60	10	10	10	30	60	80	25	12,5	70	12,750	0,23200	sob consulta
K2037.0600801616	60	16	16	10	30	60	80	25	12,5	70	12,750	0,23200	sob consulta
K2037.0700951515	70	15	15	15	35	70	95	25	12,5	130	66,768	0,50660	sob consulta

Código do artigo	Rotação máx Rpm	Desalinhamento máx. angular (°)	Desalinhamento máx. do eixo axial (mm)	Desvio máx. do eixo radial (mm)	C (ISO 4029)	Torque de aperto dos parafusos Nm	Preço
K2037.0160230606	10000	2	0,5	0,15	M2,5	1	sob consulta
K2037.0180160606	10000	2	0,5	0,15	M2,5	1	sob consulta
K2037.0200280808	9500	1	1	0,1	M3	1,5	sob consulta
K2037.0250280810	8000	1	1	0,1	M3	1,5	sob consulta
K2037.0250280606	8000	1	1	0,1	M3	1,5	sob consulta
K2037.0400481012	5000	1	0,85	0,15	M5	7	sob consulta
K2037.0400481212	5000	1	0,85	0,15	M5	7	sob consulta
K2037.0400481515	5000	1	0,85	0,15	M5	7	sob consulta
K2037.0160230505	10000	2	0,5	0,15	M2,5	1	sob consulta
K2037.0180160505	10000	2	0,5	0,15	M2,5	1	sob consulta
K2037.0200280606	9500	1	1	0,1	M3	1,5	sob consulta
K2037.0220200606	9500	1	1	0,15	M2,5	1	sob consulta
K2037.0220200508	9500	1	1	0,15	M2,5	1	sob consulta
K2037.0220200808	9500	1	1	0,15	M2,5	1	sob consulta
K2037.0220200505	9500	1	1	0,15	M2,5	1	sob consulta
K2037.0250281010	8000	1	1	0,1	M3	1,5	sob consulta
K2037.0250280608	8000	1	1	0,1	M3	1,5	sob consulta
K2037.0250280610	8000	1	1	0,1	M3	1,5	sob consulta
K2037.0250280808	8000	1	1	0,1	M3	1,5	sob consulta
K2037.0300401010	6000	1	0,85	0,1	M4	3,4	sob consulta
K2037.0300400810	6000	1	0,85	0,1	M4	3,4	sob consulta
K2037.0400481616	5000	1	0,85	0,15	M5	7	sob consulta
K2037.0400481010	5000	1	0,85	0,15	M5	7	sob consulta
K2037.0500651919	5000	1,5	0,7	0,15	M6	14	sob consulta
K2037.0500651616	5000	1,5	0,7	0,15	M6	14	sob consulta
K2037.0200280508	9500	1	1	0,1	M3	1,5	sob consulta
K2037.0220200506	9500	1	1	0,15	M2,5	1	sob consulta
K2037.0300400606	6000	1	0,85	0,1	M4	3,4	sob consulta
K2037.0200280608	9500	1	1	0,1	M3	1,5	sob consulta
K2037.0180160506	10000	2	0,5	0,15	M2,5	1	sob consulta
K2037.0500652020	5000	1,5	0,7	0,15	M6	14	sob consulta
K2037.0300400808	6000	1	0,85	0,1	M4	3,4	sob consulta
K2037.0300400608	6000	1	0,85	0,1	M4	3,4	sob consulta
K2037.0600802424	4500	1,5	0,7	0,15	M8	27	sob consulta
K2037.0160230506	10000	2	0,5	0,15	M2,5	1	sob consulta
K2037.0700953232	4000	1	0,33	0,1	M8	27	sob consulta
K2037.0700952020	4000	1	0,33	0,1	M8	27	sob consulta
K2037.0220200608	9500	1	1	0,15	M2,5	1	sob consulta
K2037.0600802020	4500	1,5	0,7	0,15	M8	27	sob consulta
K2037.0200280505	9500	1	1	0,1	M3	1,5	sob consulta
K2037.0160230303	10000	2	0,5	0,15	M2,5	1	sob consulta
K2037.0180160303	10000	2	0,5	0,15	M2,5	1	sob consulta
K2037.0200280303	9500	1	1	0,1	M3	1,5	sob consulta
K2037.0200280506	9500	1	1	0,1	M3	1,5	sob consulta
K2037.0220200303	9500	1	1	0,15	M2,5	1	sob consulta
K2037.0300400610	6000	1	0,85	0,1	M4	3,4	sob consulta
K2037.0400480606	5000	1	0,85	0,15	M5	7	sob consulta
K2037.0500651010	5000	1,5	0,7	0,15	M6	14	sob consulta
K2037.0500651515	5000	1,5	0,7	0,15	M6	14	sob consulta
K2037.0600801010	4500	1,5	0,7	0,15	M8	27	sob consulta
K2037.0600801616	4500	1,5	0,7	0,15	M8	27	sob consulta
K2037.0700951515	4000	1	0,33	0,1	M8	27	sob consulta
