K1804

Pinos de bloqueio esférico com chave e manípulo de plástico

Produtos
- Dispositivos de controle | Elementos normalizados
  - Posicionadores com mola, Pinos de retenção, Pinos de bloqueio esféricos
    - Pinos de bloqueio esférico
      - Pinos de bloqueio esférico com chave e manípulo de plástico

Descrição do artigo/Imagens dos produtos

DescriçãoDescrição do produto:Os pinos de bloqueio esférico servem para fixação e união rápida e fácil de componentes. A variante com travamento evita um desprendimento inesperado da conexão.

Ao abrir a fechadura do cilindro de pressão por meio de chave, ambas as esferas destravam, fixando assim as partes a serem unidas. Ao pressionar manualmente a fechadura cilíndrica de pressão, as esferas travam automaticamente, unindo os componentes de forma segura. O destravamento das esferas apenas pode ser feito por meio de chave.Material:Manípulo de termoplástico.
Peças de aço em aço inoxidável.
Fechadura Zamak.
Chave de aço zincado.Versão:Manípulo grafite escuro ou vermelho escuro RAL3020.
Aço inoxidável com superfície sem tratamento.Indicação:Cisalhamento duplo (F) = S • τ aB máx.

Os dados da força de cisalhamento correspondem à carga de ruptura teórica. Eles são valores de referência não vinculativos, sem levar em conta os fatores de segurança, portanto, excluem qualquer termo de responsabilidade. Os dados mencionados são de caráter informativo e não garantem as propriedades de forma legal.

Os valores de carga foram calculados com base na norma DIN 50141. Cada usuário deve determinar individualmente se o pino de bloqueio esférico é adequado para a respectiva aplicação.

Fatores como a grande variedade de materiais, nos quais os pinos de bloqueio esférico são usados, as condições climáticas e o desgaste podem influenciar os valores determinados.

A fechadura de pressão possui fecho igual. Todos os cilindros de fechadura podem ser abertos com a mesma chave. Os pinos de bloqueio esférico com travamento são fornecidos com duas chaves.Sob consulta:Outras versões.Acessórios:Buchas de alojamento para pino de bloqueio esférico K0724
Cabo de proteção em espiral K0367
Cabo de segurança anti perda com olhal K0367
Anel de chave K0367Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1804 Pinos de bloqueio esférico com chave e manípulo de plástico

178 kB

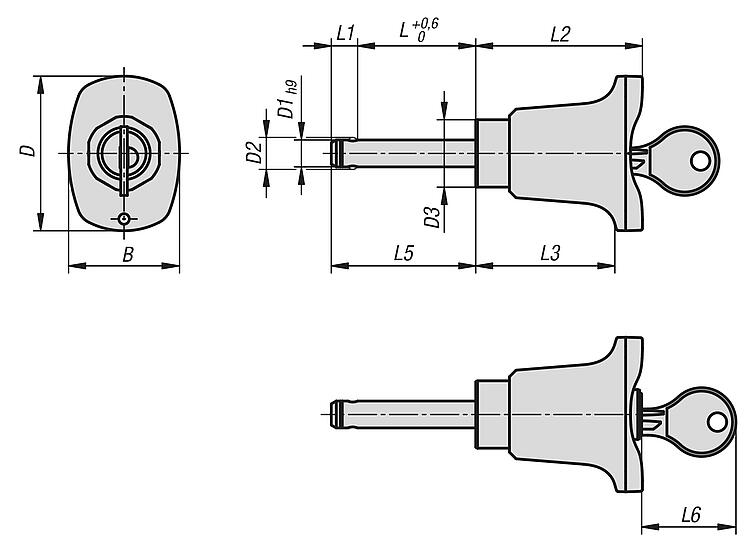

Desenhos

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor dos componentes	B	D	D1	D2	D3	L	L1	L2	L3	L5	L6	Furo de alojamento H11	Cisalhamento duplo máx. kN	Preço
K1804.004608020	grafite RAL 7021	33	45,9	8	9,5	20	20	7,8	49,5	41,3	27,8	28	8	38	sob consulta
K1804.004608025	grafite RAL 7021	33	45,9	8	9,5	20	25	7,8	49,5	41,3	32,8	28	8	38	sob consulta
K1804.004608030	grafite RAL 7021	33	45,9	8	9,5	20	30	7,8	49,5	41,3	37,8	28	8	38	sob consulta
K1804.004608035	grafite RAL 7021	33	45,9	8	9,5	20	35	7,8	49,5	41,3	42,8	28	8	38	sob consulta
K1804.004608040	grafite RAL 7021	33	45,9	8	9,5	20	40	7,8	49,5	41,3	47,8	28	8	38	sob consulta
K1804.004608045	grafite RAL 7021	33	45,9	8	9,5	20	45	7,8	49,5	41,3	52,8	28	8	38	sob consulta
K1804.004608050	grafite RAL 7021	33	45,9	8	9,5	20	50	7,8	49,5	41,3	57,8	28	8	38	sob consulta
K1804.004610020	grafite RAL 7021	33	45,9	10	12	20	20	8,9	49,5	41,3	28,9	28	10	60	sob consulta
K1804.004610025	grafite RAL 7021	33	45,9	10	12	20	25	8,9	49,5	41,3	33,9	28	10	60	sob consulta
K1804.004610030	grafite RAL 7021	33	45,9	10	12	20	30	8,9	49,5	41,3	38,9	28	10	60	sob consulta
K1804.004610035	grafite RAL 7021	33	45,9	10	12	20	35	8,9	49,5	41,3	43,9	28	10	60	sob consulta
K1804.004610040	grafite RAL 7021	33	45,9	10	12	20	40	8,9	49,5	41,3	48,9	28	10	60	sob consulta
K1804.004610045	grafite RAL 7021	33	45,9	10	12	20	45	8,9	49,5	41,3	53,9	28	10	60	sob consulta
K1804.004610050	grafite RAL 7021	33	45,9	10	12	20	50	8,9	49,5	41,3	58,9	28	10	60	sob consulta
K1804.004610060	grafite RAL 7021	33	45,9	10	12	20	60	8,9	49,5	41,3	68,9	28	10	60	sob consulta
K1804.004612025	grafite RAL 7021	33	45,9	12	14,5	20	25	9,9	49,5	41,3	34,9	28	12	86	sob consulta
K1804.004612030	grafite RAL 7021	33	45,9	12	14,5	20	30	9,9	49,5	41,3	39,9	28	12	86	sob consulta
K1804.004612035	grafite RAL 7021	33	45,9	12	14,5	20	35	9,9	49,5	41,3	44,9	28	12	86	sob consulta
K1804.004612040	grafite RAL 7021	33	45,9	12	14,5	20	40	9,9	49,5	41,3	49,9	28	12	86	sob consulta
K1804.004612045	grafite RAL 7021	33	45,9	12	14,5	20	45	9,9	49,5	41,3	54,9	28	12	86	sob consulta
K1804.004612050	grafite RAL 7021	33	45,9	12	14,5	20	50	9,9	49,5	41,3	59,9	28	12	86	sob consulta
K1804.004612060	grafite RAL 7021	33	45,9	12	14,5	20	60	9,9	49,5	41,3	69,9	28	12	86	sob consulta
K1804.004612070	grafite RAL 7021	33	45,9	12	14,5	20	70	9,9	49,5	41,3	79,9	28	12	86	sob consulta
K1804.004612080	grafite RAL 7021	33	45,9	12	14,5	20	80	9,9	49,5	41,3	89,9	28	12	86	sob consulta
K1804.004616030	grafite RAL 7021	33	45,9	16	19	20	30	13,1	49,5	41,3	43,1	28	16	153	sob consulta
K1804.004616035	grafite RAL 7021	33	45,9	16	19	20	35	13,1	49,5	41,3	48,1	28	16	153	sob consulta
K1804.004616040	grafite RAL 7021	33	45,9	16	19	20	40	13,1	49,5	41,3	53,1	28	16	153	sob consulta
K1804.004616045	grafite RAL 7021	33	45,9	16	19	20	45	13,1	49,5	41,3	58,1	28	16	153	sob consulta
K1804.004616050	grafite RAL 7021	33	45,9	16	19	20	50	13,1	49,5	41,3	63,1	28	16	153	sob consulta
K1804.004616060	grafite RAL 7021	33	45,9	16	19	20	60	13,1	49,5	41,3	73,1	28	16	153	sob consulta
K1804.004616070	grafite RAL 7021	33	45,9	16	19	20	70	13,1	49,5	41,3	83,1	28	16	153	sob consulta
K1804.004616080	grafite RAL 7021	33	45,9	16	19	20	80	13,1	49,5	41,3	93,1	28	16	153	sob consulta
K1804.00844608020	vermelho RAL 3020	33	45,9	8	9,5	20	20	7,8	49,5	41,3	27,8	28	8	38	sob consulta
K1804.00844608025	vermelho RAL 3020	33	45,9	8	9,5	20	25	7,8	49,5	41,3	32,8	28	8	38	sob consulta
K1804.00844608030	vermelho RAL 3020	33	45,9	8	9,5	20	30	7,8	49,5	41,3	37,8	28	8	38	sob consulta
K1804.00844608035	vermelho RAL 3020	33	45,9	8	9,5	20	35	7,8	49,5	41,3	42,8	28	8	38	sob consulta
K1804.00844608040	vermelho RAL 3020	33	45,9	8	9,5	20	40	7,8	49,5	41,3	47,8	28	8	38	sob consulta
K1804.00844608045	vermelho RAL 3020	33	45,9	8	9,5	20	45	7,8	49,5	41,3	52,8	28	8	38	sob consulta
K1804.00844608050	vermelho RAL 3020	33	45,9	8	9,5	20	50	7,8	49,5	41,3	57,8	28	8	38	sob consulta
K1804.00844610020	vermelho RAL 3020	33	45,9	10	12	20	20	8,9	49,5	41,3	28,9	28	10	60	sob consulta
K1804.00844610025	vermelho RAL 3020	33	45,9	10	12	20	25	8,9	49,5	41,3	33,9	28	10	60	sob consulta
K1804.00844610030	vermelho RAL 3020	33	45,9	10	12	20	30	8,9	49,5	41,3	38,9	28	10	60	sob consulta
K1804.00844610035	vermelho RAL 3020	33	45,9	10	12	20	35	8,9	49,5	41,3	43,9	28	10	60	sob consulta
K1804.00844610040	vermelho RAL 3020	33	45,9	10	12	20	40	8,9	49,5	41,3	48,9	28	10	60	sob consulta
K1804.00844610045	vermelho RAL 3020	33	45,9	10	12	20	45	8,9	49,5	41,3	53,9	28	10	60	sob consulta
K1804.00844610050	vermelho RAL 3020	33	45,9	10	12	20	50	8,9	49,5	41,3	58,9	28	10	60	sob consulta
K1804.00844610060	vermelho RAL 3020	33	45,9	10	12	20	60	8,9	49,5	41,3	68,9	28	10	60	sob consulta
K1804.00844612025	vermelho RAL 3020	33	45,9	12	14,5	20	25	9,9	49,5	41,3	34,9	28	12	86	sob consulta
K1804.00844612030	vermelho RAL 3020	33	45,9	12	14,5	20	30	9,9	49,5	41,3	39,9	28	12	86	sob consulta
K1804.00844612035	vermelho RAL 3020	33	45,9	12	14,5	20	35	9,9	49,5	41,3	44,9	28	12	86	sob consulta
K1804.00844612040	vermelho RAL 3020	33	45,9	12	14,5	20	40	9,9	49,5	41,3	49,9	28	12	86	sob consulta
K1804.00844612045	vermelho RAL 3020	33	45,9	12	14,5	20	45	9,9	49,5	41,3	54,9	28	12	86	sob consulta
K1804.00844612050	vermelho RAL 3020	33	45,9	12	14,5	20	50	9,9	49,5	41,3	59,9	28	12	86	sob consulta
K1804.00844612060	vermelho RAL 3020	33	45,9	12	14,5	20	60	9,9	49,5	41,3	69,9	28	12	86	sob consulta
K1804.00844612070	vermelho RAL 3020	33	45,9	12	14,5	20	70	9,9	49,5	41,3	79,9	28	12	86	sob consulta
K1804.00844612080	vermelho RAL 3020	33	45,9	12	14,5	20	80	9,9	49,5	41,3	89,9	28	12	86	sob consulta
K1804.00844616030	vermelho RAL 3020	33	45,9	16	19	20	30	13,1	49,5	41,3	43,1	28	16	153	sob consulta
K1804.00844616035	vermelho RAL 3020	33	45,9	16	19	20	35	13,1	49,5	41,3	48,1	28	16	153	sob consulta
K1804.00844616040	vermelho RAL 3020	33	45,9	16	19	20	40	13,1	49,5	41,3	53,1	28	16	153	sob consulta
K1804.00844616045	vermelho RAL 3020	33	45,9	16	19	20	45	13,1	49,5	41,3	58,1	28	16	153	sob consulta
K1804.00844616050	vermelho RAL 3020	33	45,9	16	19	20	50	13,1	49,5	41,3	63,1	28	16	153	sob consulta
K1804.00844616060	vermelho RAL 3020	33	45,9	16	19	20	60	13,1	49,5	41,3	73,1	28	16	153	sob consulta
K1804.00844616070	vermelho RAL 3020	33	45,9	16	19	20	70	13,1	49,5	41,3	83,1	28	16	153	sob consulta
K1804.00844616080	vermelho RAL 3020	33	45,9	16	19	20	80	13,1	49,5	41,3	93,1	28	16	153	sob consulta
