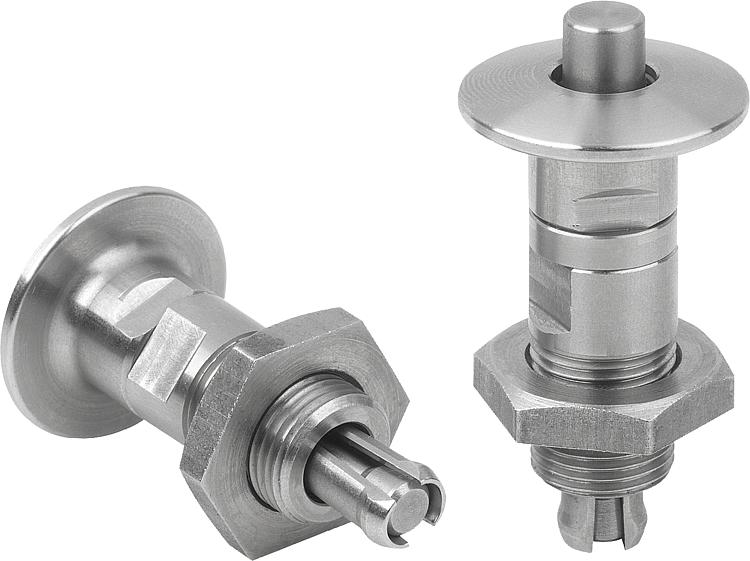

Pinos de bloqueio de aço inoxidável com manípulo de cabeça cogumelo de aço inoxidável
Descrição do artigo/Imagens dos produtos
DescriçãoDescrição do produto:Com o pino de bloqueio, é possível unir fácil e rapidamente duas placas separadas sem contrapeça.Material:Carcaça e botão de pressão em aço inoxidável.Versão:Carcaça e botão de pressão com superfície sem tratamento.Indicação:Possibilidade de montagem para placas com espessuras de 3 até 12 mm. Utilize uma placa base em material duro, como, por exemplo, aço inoxidável.
Se a força de fixação for excedida, será criada uma lacuna de mais de 0,1 mm entre os painéis.Modo de operação:Girar o pino de bloqueio na placa de aparafusamento até a rosca ser visível do outro lado. Pressionar o botão e inserir o pino de bloqueio na placa base pré-usinada. Girar o pino de bloqueio na direção oposta até as duas placas estarem unidas e fixar adicionalmente com a contraporca.Indicação de desenho:
1) Placa de aparafusamento 2) Placa base
Particularidades:
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
