Descrição do artigo/Imagens dos produtos

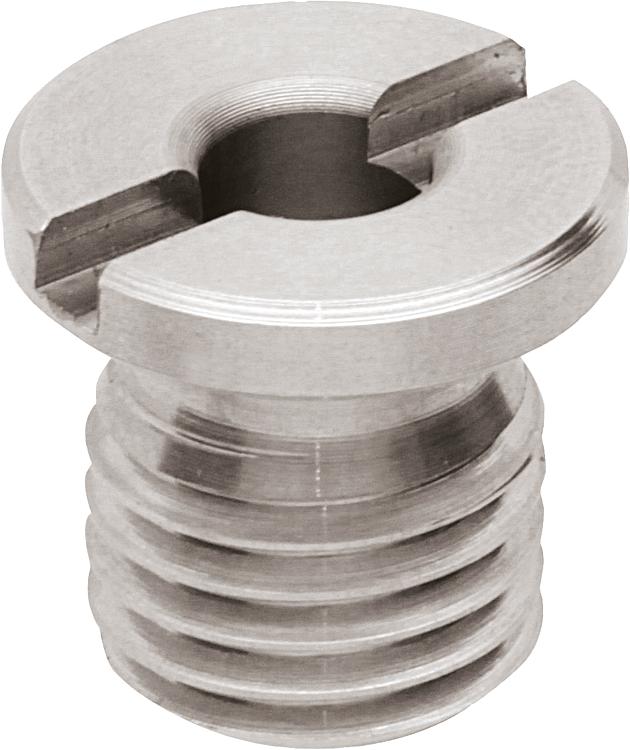

DescriçãoMaterial:Carcaça em aço inoxidável.
Imã de neodímio.
Versão:Carcaça com superfície sem tratamento.Indicação:Um imã posicionado na bucha atrai o pino (K1069), retendo-o com a força de tensão indicada.
Repetibilidade ±0,25. A repetibilidade pode ser aumentada com a ajuda de pinos de posicionamento adicionais.

Medidas de montagem da forma A:
espessura mín. da placa 6 mm.
Medidas de montagem da forma B:
espessura máx. da placa 10 mm.
Medidas de montagem da forma C:
espessuras das placas >10 mm.
Medidas de montagem da forma D:
furo cego.
Sob consulta:Porca adequada.Acessórios:Pino K1069Indicação de desenho:
1) Imã
2) Anel de retenção
Particularidades:
Aço inoxidávelRoHS
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados K1068 Buchas magnéticas 406 kB
 Indicação técnica 172 kB

Desenhos

Buchas magnéticas
Buchas magnéticas

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoForça de
tensão
N
Cisalhamento
kN
Constância
térmica
CADAces.PreçoEncomendar
K1068.670,8≤80 °C sob consulta
