    - Visores de nível de óleo de latão redondos com vidro de segurança

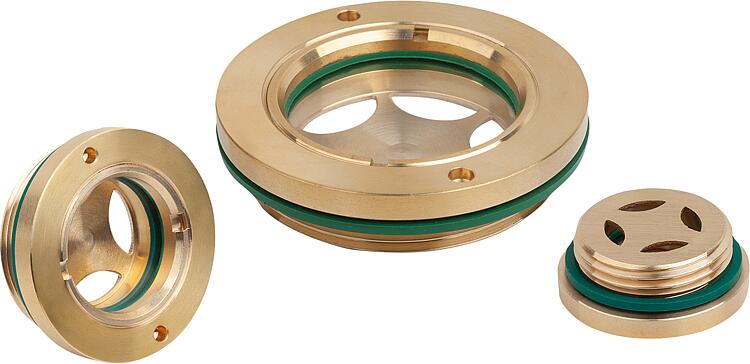

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Carcaça e refletor em latão.
Visor de vidro de segurança (ESG).
Anel de vedação plano, vedação interna e externa Viton®.Versão:Visor resistente às temperaturas de até 150 °C.
Indicação:Alta resistência à pressão, temperatura, impacto e choques.
O visor transparente fabricado de vidro de segurança garante a passagem ideal de luz e a máxima dureza superficial.

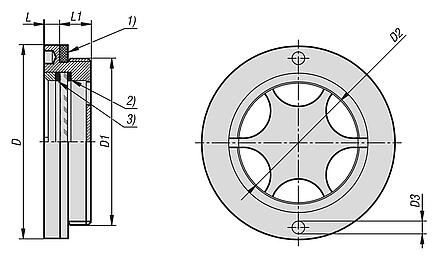

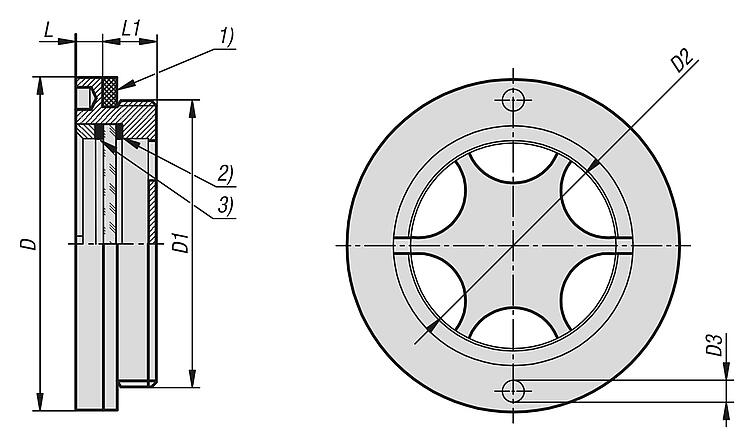

A posição dos furos de montagem para a chave de pino K2181 pode ser diferente do desenho.Indicação de desenho:

1) Anel de vedação plano
2) Verdação interna
3) Verdação externa

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2180 Visores de nível de óleo de latão redondos com vidro de segurança

242 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

	32 38 48 55 68	G3/4 G1 G1 1/4 G1 1/2 G2 M26X1,5 M27X1,5 M33X1,5 M42X1,5 M48X1,5 M60X2	16 22,1 28,1 33,1 43,1	2,6 3,2 4,5	4 4,5 5 5,5	8 9 10 11	8				Reset
Código do artigo	D	D1	D2	D3	L	L1	Carga de pressão máx. bar	CAD	Aces.	Preço	Encomendar
K2180.32034	32	G3/4	16	2,6	4	8	8			sob consulta
K2180.38100	38	G1	22,1	2,6	4,5	9	8			sob consulta
K2180.48114	48	G1 1/4	28,1	3,2	4,5	10	8			sob consulta
K2180.55112	55	G1 1/2	33,1	3,2	5	11	8			sob consulta
K2180.68200	68	G2	43,1	4,5	5,5	11	8			sob consulta
K2180.322615	32	M26X1,5	16	2,6	4	8	8			sob consulta
K2180.322715	32	M27X1,5	16	2,6	4	8	8			sob consulta
K2180.383315	38	M33X1,5	22,1	2,6	4,5	9	8			sob consulta
K2180.484215	48	M42X1,5	28,1	3,2	4,5	10	8			sob consulta
K2180.554815	55	M48X1,5	33,1	3,2	5	11	8			sob consulta
K2180.686020	68	M60X2	43,1	4,5	5,5	11	8			sob consulta
