Tampões roscados com vareta de nível de óleo

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Indicadores de nível, tampões roscados
    - Tampões roscados com vareta de nível de óleo

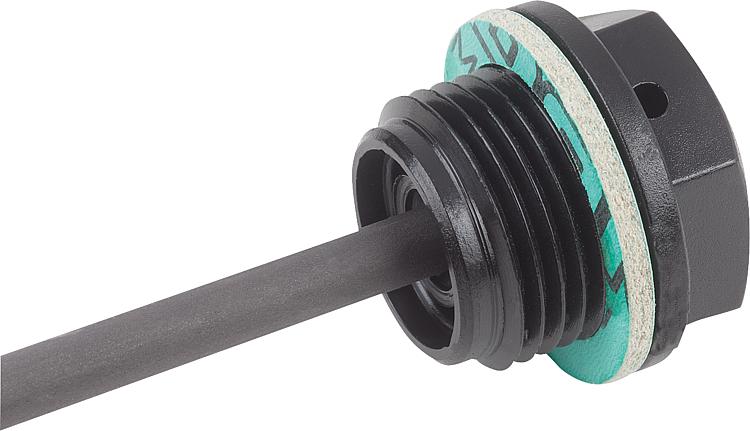

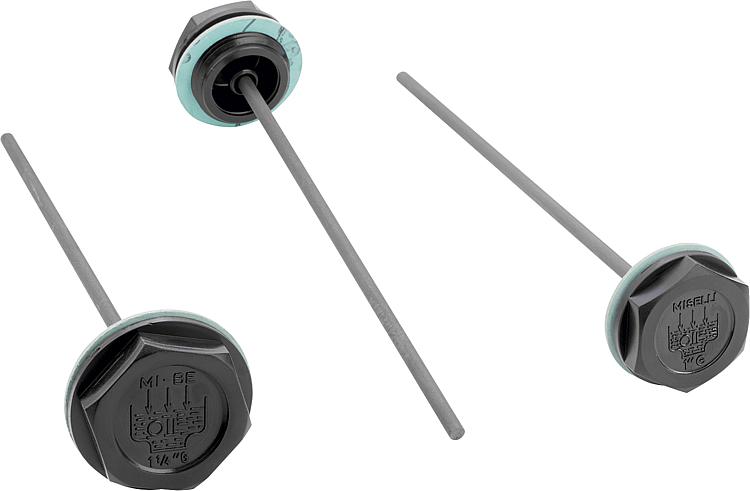

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Termoplástico, poliamida 66.
Vareta de nível de óleo em aço com fosfato de zinco.Versão:Anel de vedação plano sem amianto.Indicação:A forma B possui um furo de respiro lateral posicionado na cabeça sextavada com diâmetros de 2 a 3,5mm, dependendo do tamanho do tampão roscado.Faixa de temperatura:Resistente às temperaturas de até 100 °C na aplicação com óleo.Indicação de desenho:

1) Anel de vedação plano
2) Furo de respiro apenas na forma B

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1101 Tampões roscados com vareta de nível de óleo

170 kB

Tampões roscados com vareta de nível de óleo, Forma A

mais informações

Desenhos

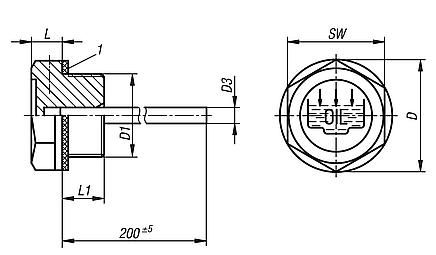

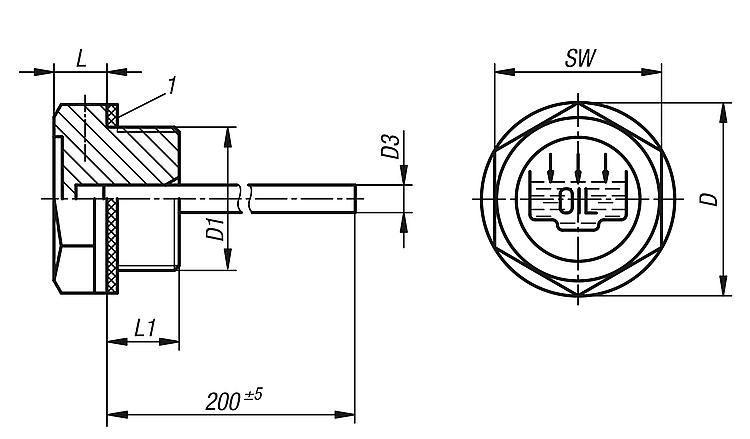

Tampões roscados com vareta de nível de óleo, Forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D3	L	L1	SW	Preço
K1101.119014	A	19	G1/4	4	7	9	17	sob consulta
K1101.122038	A	22	G3/8	4	7,5	10	18	sob consulta
K1101.128012	A	28	G1/2	4	7,5	11	24	sob consulta
K1101.134034	A	34	G3/4	5	9	11	30	sob consulta
K1101.142100	A	42	G1	5	10,5	12	36	sob consulta
K1101.151114	A	51	G1 1/4	5	12	13,5	42	sob consulta
K1101.1191415	A	19	M14X1,5	4	7	9	17	sob consulta
K1101.1211615	A	21	M16X1,5	4	7,5	10	18	sob consulta
K1101.1261815	A	26	M18X1,5	4	7,5	10	21	sob consulta
K1101.1282015	A	28	M20X1,5	4	8	10	24	sob consulta
K1101.1282215	A	28	M22X1,5	4	8	11	24	sob consulta

Tampões roscados com vareta de nível de óleo, Forma B

mais informações

Desenhos

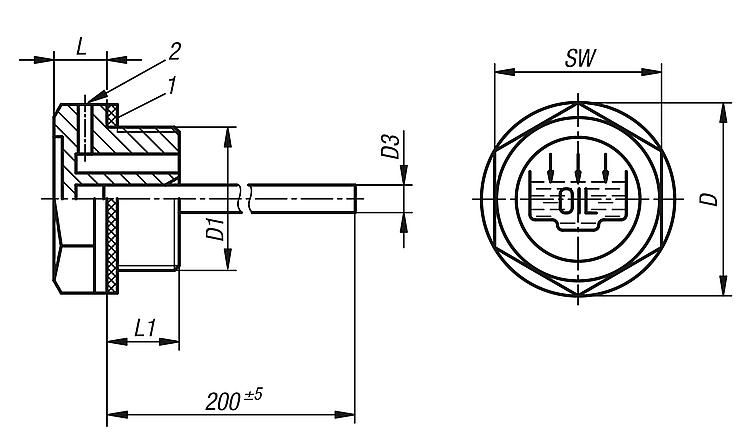

Tampões roscados com vareta de nível de óleo, Forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D3	L	L1	SW	Preço
K1101.219014	B	19	G1/4	4	7	9	17	sob consulta
K1101.222038	B	22	G3/8	4	7,5	10	18	sob consulta
K1101.228012	B	28	G1/2	4	7,5	11	24	sob consulta
K1101.234034	B	34	G3/4	5	9	11	30	sob consulta
K1101.242100	B	42	G1	5	10,5	12	36	sob consulta
K1101.251114	B	51	G1 1/4	5	12	13,5	42	sob consulta
K1101.2191415	B	19	M14X1,5	4	7	9	17	sob consulta
K1101.2211615	B	21	M16X1,5	4	7,5	10	18	sob consulta
K1101.2261815	B	26	M18X1,5	4	7,5	10	21	sob consulta
K1101.2282015	B	28	M20X1,5	4	8	10	24	sob consulta
