Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Carcaça, refletor em aço inoxidável 1.4301.
Visor de vidro de segurança (ESG).
Anel de vedação plano e vedação interna Viton®.
Vedação externa PTFE.
Versão:Visor resistente às temperaturas de até 150 °C.
Indicação:Alta resistência à pressão, temperatura, impacto e choques.
O visor transparente fabricado de vidro de segurança garante a passagem ideal de luz e a máxima dureza superficial.

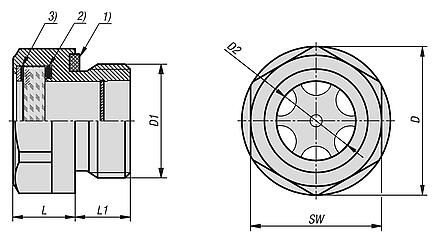

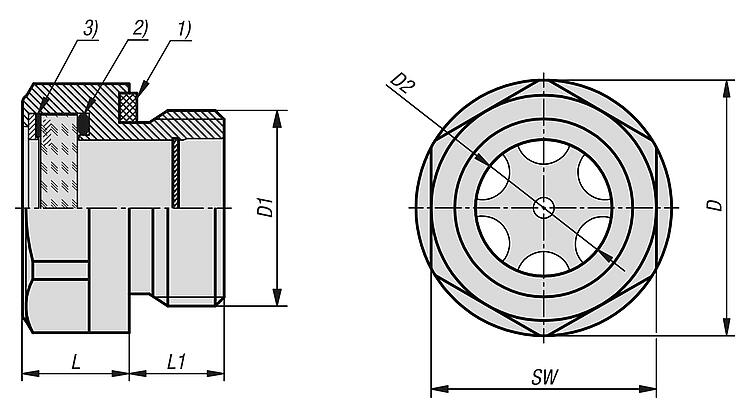

Devido à reentrância radial e à face plana, a junta não é pressionada para o lado quando é apertada.Indicação de desenho:

1) Anel de vedação plano
2) Verdação interna
3) Verdação externa

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2182 Visores de nível de óleo de aço inoxidável com vidro de segurança

217 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	D	D1	D2	L	L1	SW	Carga de pressão máx. bar	Preço
K2182.22038	22	G3/8	11	10	8,2	20	16	sob consulta
K2182.25012	26	G1/2	13,75	10	9	24	16	sob consulta
K2182.32034	32	G3/4	19	10,2	9,5	29	16	sob consulta
K2182.39100	39	G1	25	12,3	10,5	35	16	sob consulta
K2182.50114	50	G1 1/4	33	13	12	46	16	sob consulta
K2182.221615	22	M16X1,5	11	10	8,2	20	16	sob consulta
K2182.272015	25	M20X1,5	13,75	10	9	23	16	sob consulta
K2182.322615	32	M26X1,5	19	10,2	9,5	29	16	sob consulta
K2182.322715	32	M27X1,5	20	10,2	9,5	29	16	sob consulta
K2182.393315	39	M33X1,5	25	12,3	10,5	35	16	sob consulta
K2182.504215	50	M42X1,5	33	13	12	46	16	sob consulta
