- Adaptação Código do artigo
|
|
|
K1806_SPerfil deslizante, Forma S, Padrão |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Estrutura básica: Zamak
Elementos deslizantes: Plástico POM.
Peças de montagem: Aço zincado.
O-Ring: EPDM.Indicação:Perfil deslizante de metal com polímeros deslizantes em plástico encaixados. Os perfis deslizantes permitem o movimento linear de baixo desgaste dos perfis em alumínio de tipo I com ranhura de 8 mm. A ausência de lubrificação torna o sistema extremamente resistente à sujeira.
A carga máxima permitida para um perfil deslizante corresponde a Fmáx. = 50 N.
Guias deslizantes com vários carros deslizantes devem ser projetadas como uma combinação de rolamentos fixos (Forma F) e rolamentos livres (Forma L). Assim, as tolerâncias de forma são compensadas e asseguram o deslocamento fácil.
Forma S: conjunto para ligação de elementos de montagem aleatórios.
Forma L: conjunto para utilização como rolamento livre.

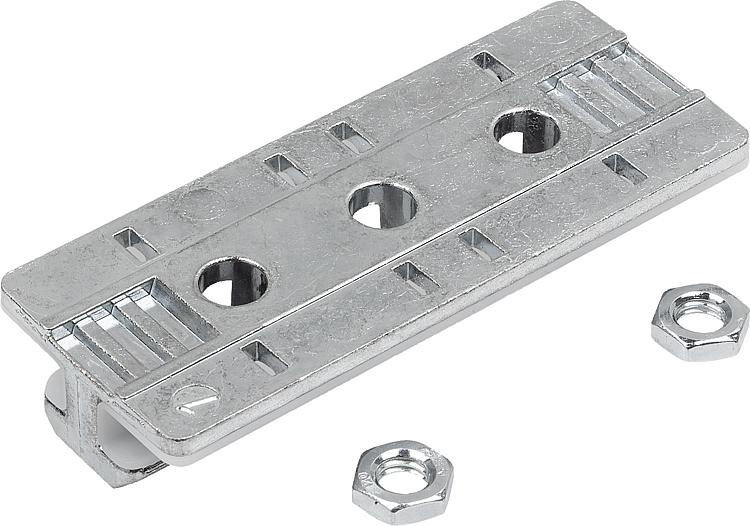

Forma F: conjunto para utilização como rolamento fixo.FornecimentoForma S: Deslizador de perfil com elementos de deslizamento.
2 porcas sextavadas DIN 439 B - M6.
1 alavanca de aperto M6x55 com arruela DIN 9021 6,4 mm e porcas especiais com ranhura 8 - M6.
Forma L: Deslizador de perfil com elementos de deslizamento.
2 parafusos com cabeça saliente ISO 7380 - M5x25.
2 o-rings DIN 3771 - 5x1,5.
2 porcas, ranhura 8 - M5.
1 alavanca de aperto M6x55 com arruela DIN 9021 6,4 mm e porcas especiais com ranhura 8 - M6.
Forma F: Deslizador de perfil com elementos de deslizamento.
2 parafusos com cabeça saliente ISO 7380 - M6x25.
2 o-rings DIN 3771 - 5x1,5.
2 porcas, ranhura 8 - M6.
1 alavanca de aperto M6x55 com arruela DIN 9021 6,4 mm e porcas especiais com ranhura 8 - M6.Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
Código do artigo
| Forma | Tipo
da forma | CAD | Aces. | Preço | Encomendar |
|---|
| K1806.1000 | S | padrão |  | | sob consulta | |
