- Adaptação Código do artigo
|
|
|
K2177Peça de conexão para juntas articuladas de fricção, 40/45 tipo B |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Carcaça: alumínio fundido sob pressão.
Insertos e eixo de fricção: aço.
Anel e tampas de cobertura: plástico.
Placas para fixação em ranhuras: alumínio fundido.
Parafusos, arruelas e porcas T: aço.Versão:Carcaça: pintado na cor alumínio.
Insertos e eixo de fricção: superfície sem tratamento.
Anel e tampas de cobertura: semelhante ao RAL 7042.
Placas para fixação em ranhuras: pintadas na cor de alumínio.

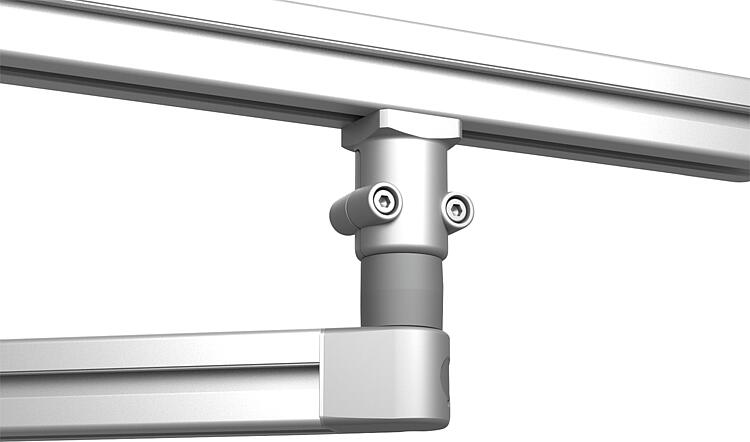

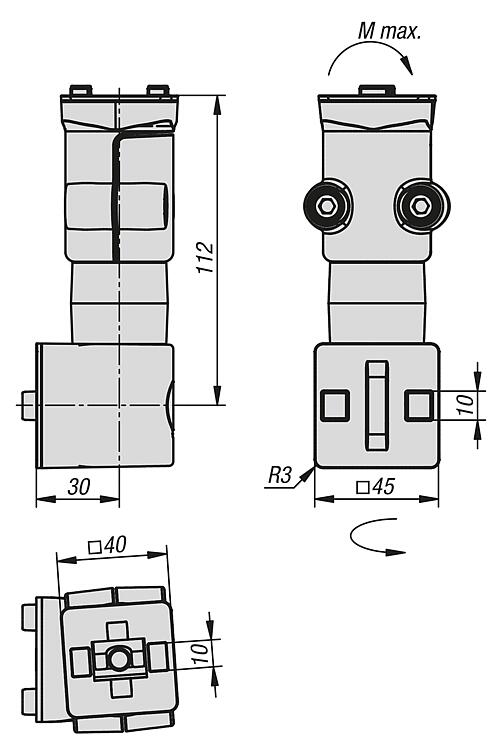

Parafusos, arruelas, porcas T: zincados.Indicação:Peça de conexão para juntas articuladas de fricção para a construção individual de braços giratórios com o auxílio de perfis de alumínio. As peças de conexão para juntas articuladas de fricção são caracterizadas por um torque de fricção fixo, disponível em 6 escalas de 0,5 a 15 Nm. Rotação de 360°. Medida do perfil de 40 para 45 mm.
O lado de conexão pode ser aparafusado longitudinal ou transversalmente na ranhura do perfil, de modo que o eixo de fricção fique posicionado de forma perpendicular ao perfil.
O lado da junta articulada pode ser fixado ao perfil no sentido longitudinal, transversal ou frontal. Para a montagem no topo, deve constar uma rosca M8 ( mín. 20 mm de profundidade) no furo central. Na montagem em superfícies planas, as placas para fixação em ranhuras incluídas podem ser dispensadas.

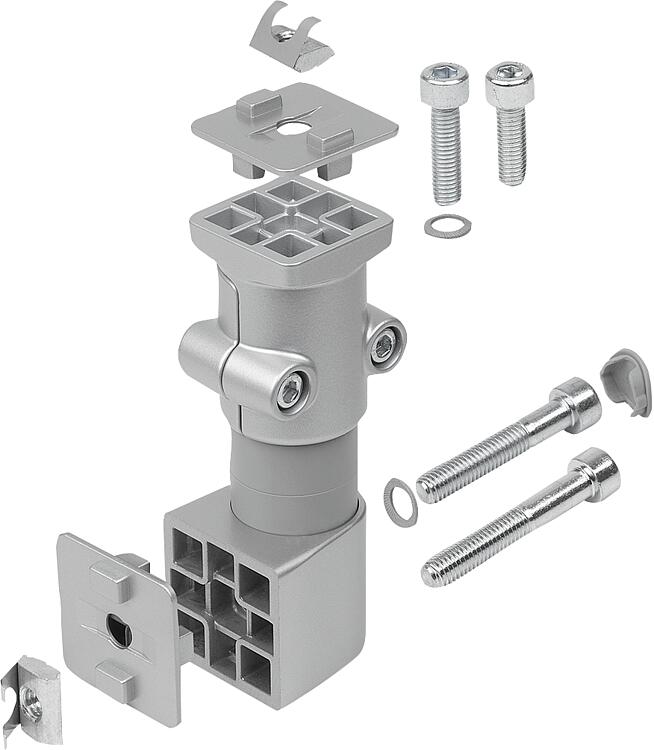

A carga de torque máxima M é de 45 Nm.Fornecimento1 Peça de conexão para juntas articuladas de fricção
1 Tampa de acabamento
1 Parafuso DIN EN ISO 4762 (DIN 912) - M8x45 (para porca T lado da junta articulada)
1 Parafuso DIN EN ISO 4762 (DIN 912) - M8x25 (para porca T lado de conexão)
1 Parafuso DIN EN ISO 4762 (DIN 912) - M8x50 (para furo central lado da junta articulada)
1 Parafuso DIN EN ISO 4762 (DIN 912) - M8x30 (para furo central lado de conexão)
2 Arruelas 8-FSt
1 Placa para fixação em ranhuras - Ranhura 10 - 45 x 45
1 Placa para fixação em ranhuras - Ranhura 10 - 40 x 40
2 Porcas T - Ranhura 10 - M8Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
