- Adaptação Código do artigo
|
|
|
K1806Perfil deslizante com alavanca de aperto |
voltar |
|
|
DescriçãoMaterial:Estrutura básica: Zamak
Elementos deslizantes: Plástico POM.
Peças de montagem: aço zincado.
O-Ring: EPDM.
Alavanca de aperto: plástico, reforçado com fibra de vidro.

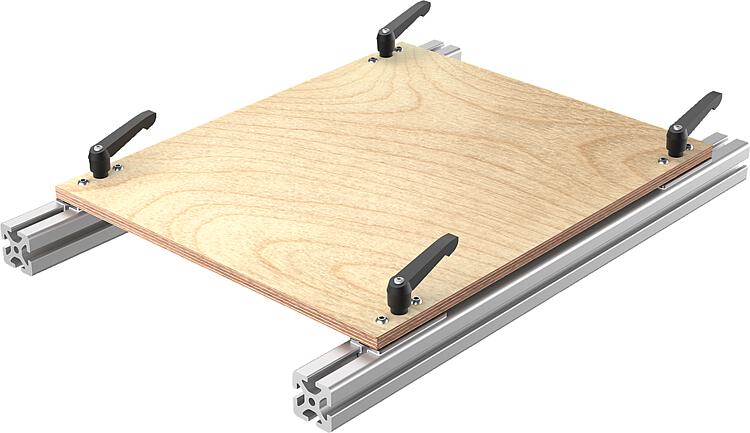

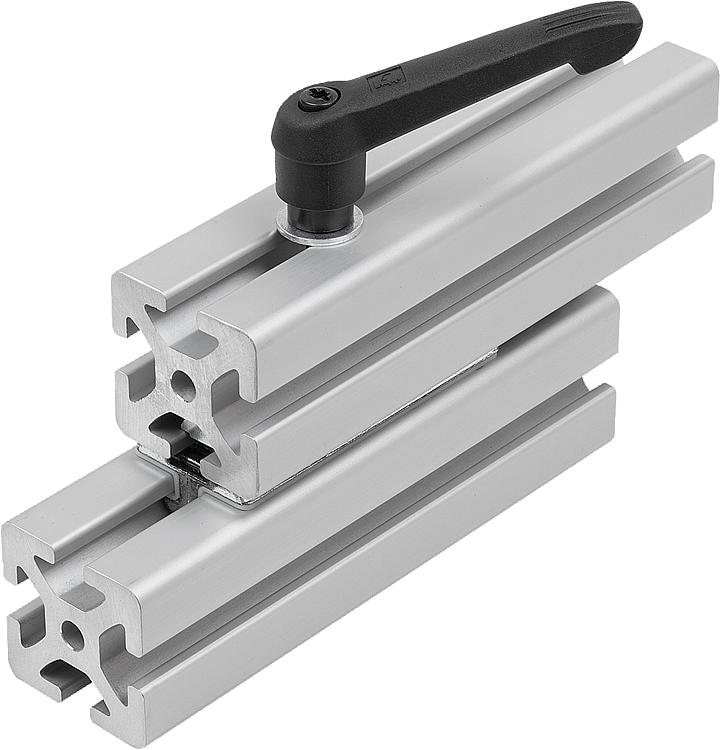

Alavanca de aperto mecânica: aço.Indicação:Perfil deslizante de metal com recortes de polímeros deslizantes de plástico. Com alavanca de aperto adicional ao fixador do sistema do carro. Os perfis deslizantes permitem o movimento linear de baixo desgaste dos perfis em alumínio tipo I com ranhura de 8 mm. A ausência de lubrificação torna o sistema extremamente resistente à sujeira.
A carga máxima permitida para um perfil deslizante corresponde a Fmáx. = 50 N. A força de retenção com um torque máximo de aperto de 15 Nm corresponde a 600 N.

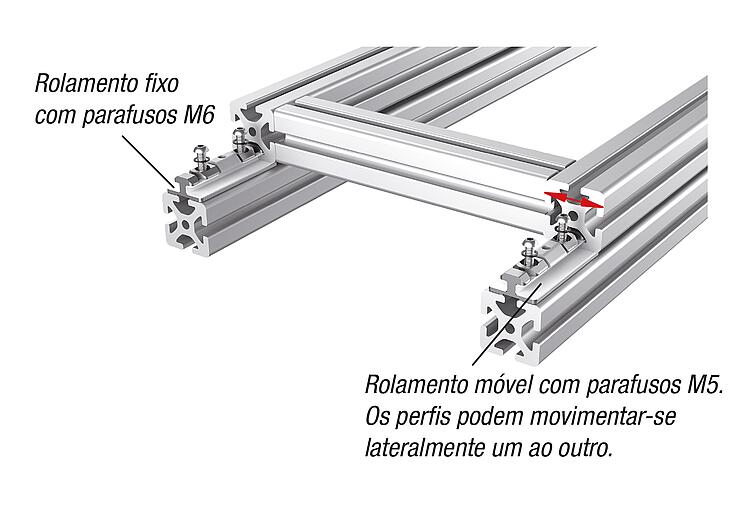

As guias deslizantes com várias flanges deslizantes devem ser concebidas como uma combinação de rolamento fixo (Forma F) e rolamento livre (Forma L). Isso compensa as tolerâncias de forma e assegura um movimentar simplificado.

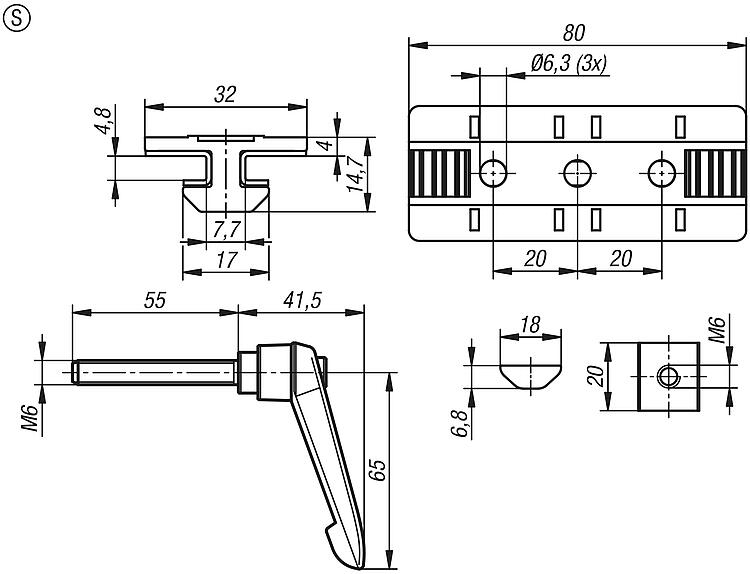

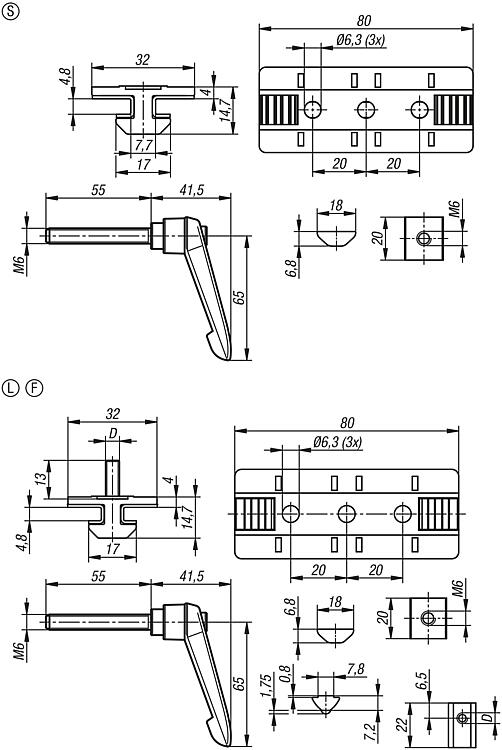

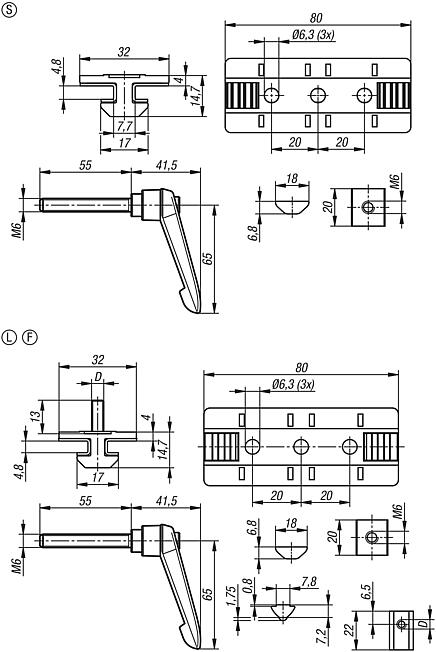

Forma S: a ligação de um conjunto de elementos adicionais pode ser escolhida livremente.

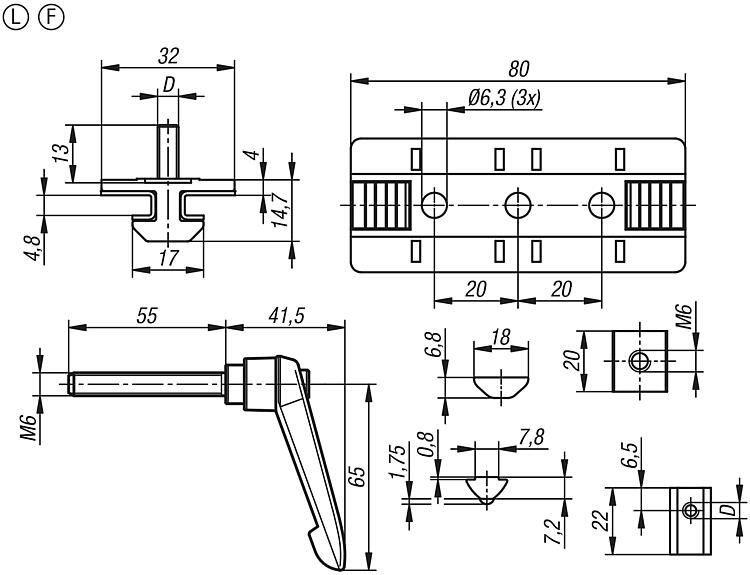

Forma L: conjunto para utilização como rolamento livre.

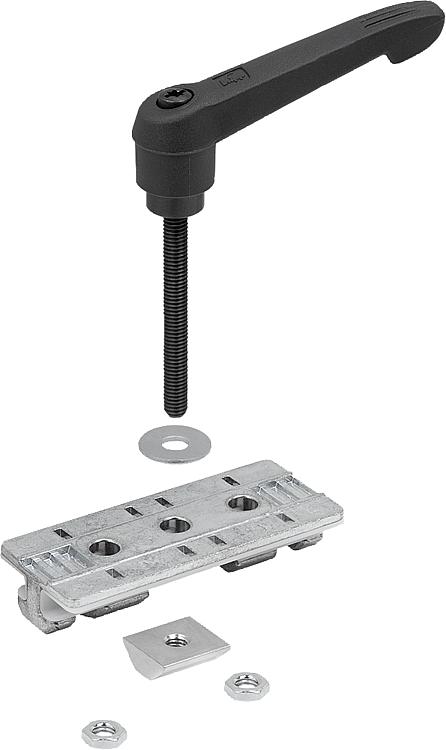

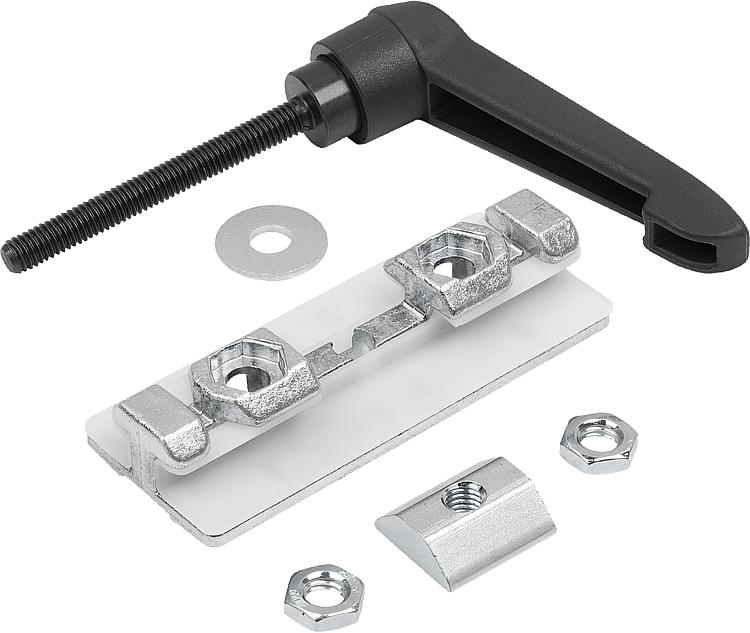

Forma F: conjunto para utilização como rolamento fixo.FornecimentoForma S: Deslizador de perfil com elementos de deslizamento.
2 porcas sextavadas DIN 439 B - M6.
1 alavanca de aperto M6x55 com arruela DIN 9021 6,4 mm e porcas especiais com ranhura 8 - M6.

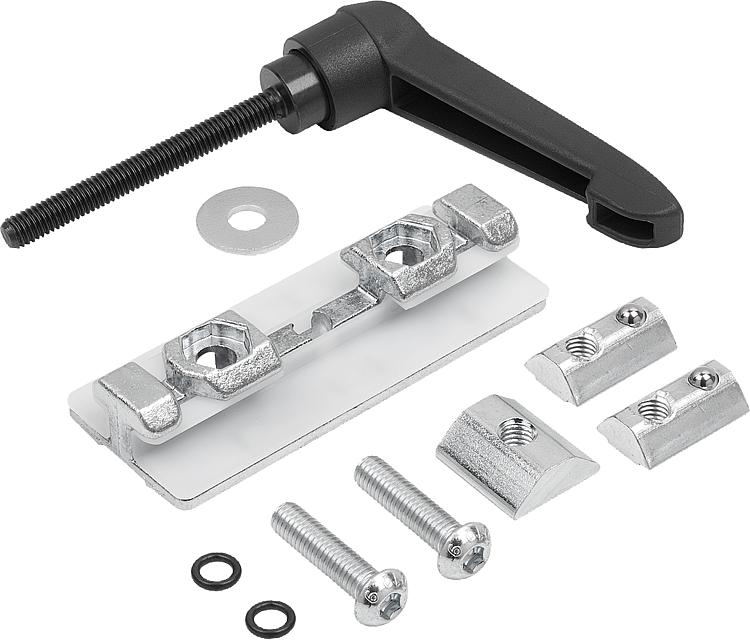

Forma L: Deslizador de perfil com elementos de deslizamento.
2 parafusos com cabeça saliente ISO 7380 - M5x25.
2 o-rings DIN 3771 - 5x1,5.
2 porcas, ranhura 8 - M5.
1 alavanca de aperto M6x55 com arruela DIN 9021 6,4 mm e porcas especiais com ranhura 8 - M6.
Forma F: Deslizador de perfil com elementos de deslizamento.
2 parafusos com cabeça saliente ISO 7380 - M6x25.
2 o-rings DIN 3771 - 5x1,5.
2 porcas, ranhura 8 - M6.
1 alavanca de aperto M6x55 com arruela DIN 9021 6,4 mm e porcas especiais com ranhura 8 - M6.Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
Código do artigo
| Forma | Tipo
da forma | CAD | Aces. | Preço | Encomendar |
|---|
| K1806.1001 | S | padrão |  | | sob consulta | |
|
Perfil deslizante
com alavanca de aperto, Forma L, Rolamento livre |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Tipo
da forma | D
| CAD | Aces. | Preço | Encomendar |
|---|
| K1806.2051 | L | rolamento livre | M5 | | | sob consulta | |
|
Perfil deslizante
com alavanca de aperto, Forma F, Rolamento fixo |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Tipo
da forma | D
| CAD | Aces. | Preço | Encomendar |
|---|
| K1806.3061 | F | rolamento fixo | M6 | | | sob consulta | |
|
