        Alavanca excêntrica de plástico com rosca fêmea, disco de pressão de plástico-metal

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Cabo da alavanca e arruela de pressão em plástico PA 66 reforçado com fibra de vidro.
Pino de eixo em aço inoxidável 1.4305.
Prisioneiro e arruela em aço, classe de resistência 5.8 ou aço inoxidável 1.4305.

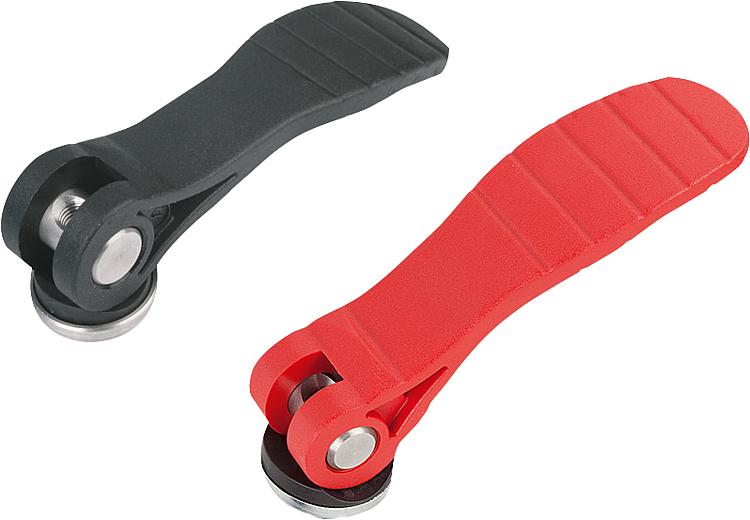

Versão:Cabo da alavanca nas cores preta ou vermelho tráfego RAL 3020.
Arruela de pressão preta.
Pino de eixo com superfície sem tratamento.
Parafuso prisioneiro e arruela nas versões em aço passivado azul ou aço inoxidável com superfícies sem tratamento.Indicação:Plásticos possuem a propriedade de deformação, quando submetidos a cargas (fluência). Este processo pode levar à redução da força de aperto.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0646_IG Alavanca excêntrica de plástico com rosca fêmea, disco de pressão de plástico-metal

163 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material dos componentes	Cor do corpo básico	D	D1	D2	B	B1	H	H1	A	A1	Curso S	Força de aperto F (kN)	Força manual FH N	Preço
K0646.1521105	aço	preto	M5	18,1	9	22	16	14	23,4	71,5	79,6	1,15	2,5	125	sob consulta
K0646.1521106	aço	preto	M6	18,1	9	22	16	14	23,4	71,5	79,6	1,15	2,5	125	sob consulta
K0646.2521108	aço	preto	M8	27,1	11	33	24,2	16,2	27,7	100	110	1,5	5	170	sob consulta
K0646.1531105	aço inoxidável	preto	M5	18,1	9	22	16	14	23,4	71,5	79,6	1,15	2,5	125	sob consulta
K0646.1531106	aço inoxidável	preto	M6	18,1	9	22	16	14	23,4	71,5	79,6	1,15	2,5	125	sob consulta
K0646.2531108	aço inoxidável	preto	M8	27,1	11	33	24,2	16,2	27,7	100	110	1,5	5	170	sob consulta
K0646.15218405	aço	vermelho RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	1,15	2,5	125	sob consulta
K0646.15218406	aço	vermelho RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	1,15	2,5	125	sob consulta
K0646.25218408	aço	vermelho RAL 3020	M8	27,1	11	33	24,2	16,2	27,7	100	110	1,5	5	170	sob consulta
K0646.15318405	aço inoxidável	vermelho RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	1,15	2,5	125	sob consulta
K0646.15318406	aço inoxidável	vermelho RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	1,15	2,5	125	sob consulta
K0646.25318408	aço inoxidável	vermelho RAL 3020	M8	27,1	11	33	24,2	16,2	27,7	100	110	1,5	5	170	sob consulta
