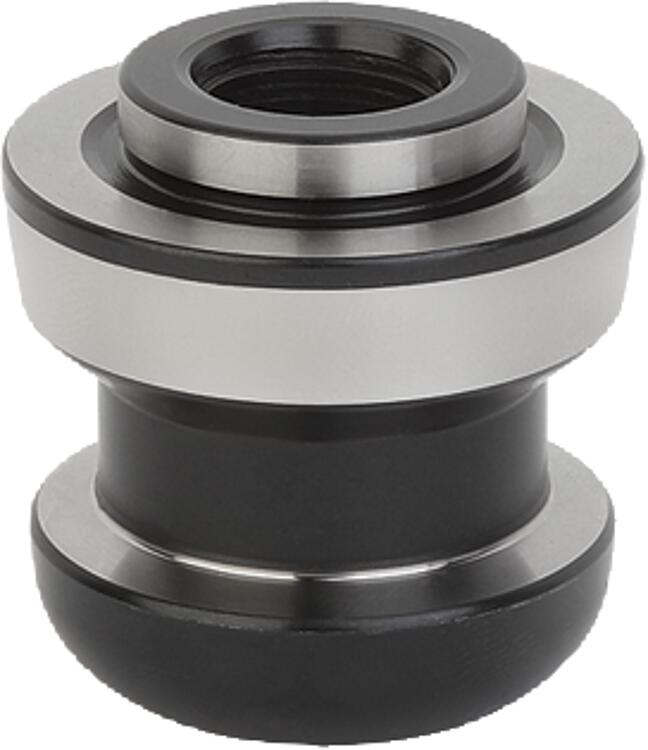

K0967Pino de guia UNILOCK tamanho de sistema 80 mm |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Aço cementado.Versão:endurecido e brunido.
Superfícies funcionais retificadas.Indicação:Os pinos de gui UNILOCK são adequados para prender e posicionar as peças e dispositivos.

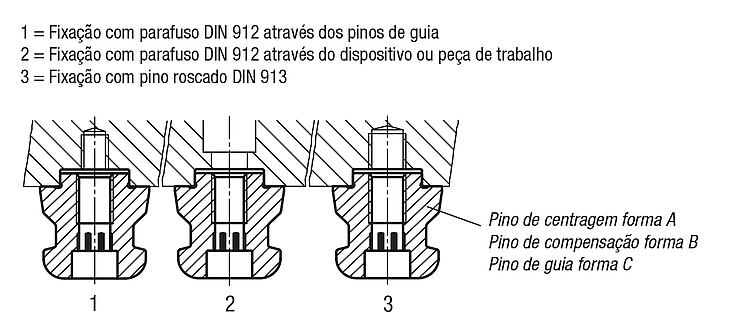

Os pinos de guia são apertados com o elemento de substituição e adaptados aos diferentes módulos base.
As seguintes forças de aperto são possíveis com o pino de guia UNILOCK em combinação com os parafusos de fixação M10, M12, M16:
- Força de aperto (M10) 35.000N
- Força de aperto (M12) 50.000N
- Força de aperto (M16) 75.000N
Força de retenção com parafuso cilíndrico DIN EN ISO 4762 -12.9.
Para mais pinos de guia com a mesma dimensão do sistema encontrará em K1471, K0968 e K0967 com fuso roscado.
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

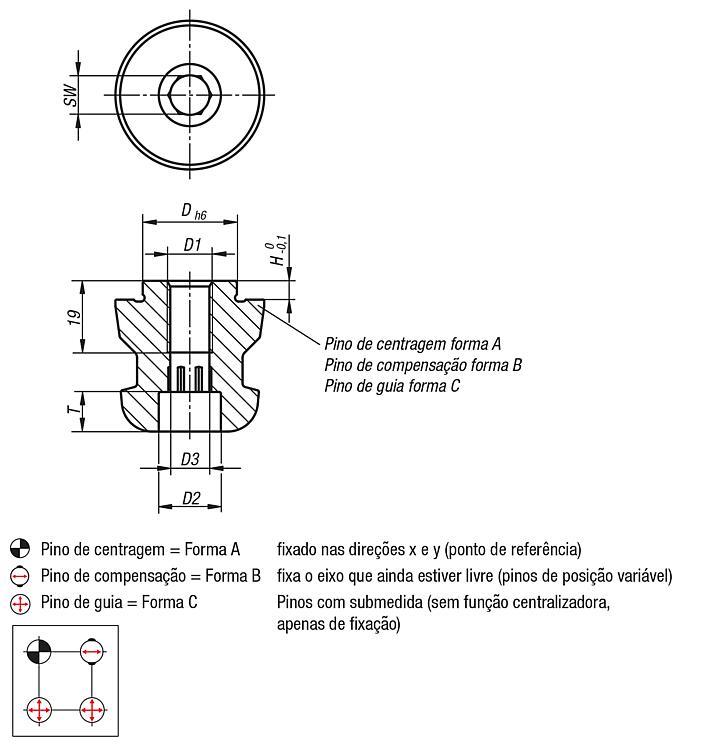

| Código do artigo | Forma | D
| D1 | D2 | D3 | H | T | SW | CAD | Aces. | Preço | Encomendar |
|---|
| K0967.140160512 | A | 16 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 |  | | sob consulta | | | K0967.140180512 | A | 18 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | sob consulta | | | K0967.140220516 | A | 22 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | sob consulta | | | K0967.140250512 | A | 25 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | sob consulta | | | K0967.140250516 | A | 25 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | sob consulta | | | K0967.240160512 | B | 16 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | sob consulta | | | K0967.240180512 | B | 18 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | sob consulta | | | K0967.240220516 | B | 22 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | sob consulta | | | K0967.240250512 | B | 25 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | sob consulta | | | K0967.240250516 | B | 25 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | sob consulta | | | K0967.340160512 | C | 16 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | sob consulta | | | K0967.340180512 | C | 18 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | sob consulta | | | K0967.340220516 | C | 22 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | sob consulta | | | K0967.340250512 | C | 25 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | sob consulta | | | K0967.340250516 | C | 25 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | sob consulta | |
