Acoplamento de paletes para módulo de fixação UNILOCK EGM 110-75
Descrição do artigo/Imagens dos produtos
DescriçãoMaterial:Alumínio.Indicação:O acoplamento de paletes para o módulo de fixação UNILOCK EGM 110-75 serve de interface entre a palete de fixação e o módulo de fixação em uma automação robótica. O design compacto do acoplamento de paletes permite que as paletes sejam carregadas extremamente perto da mesa coordenada.

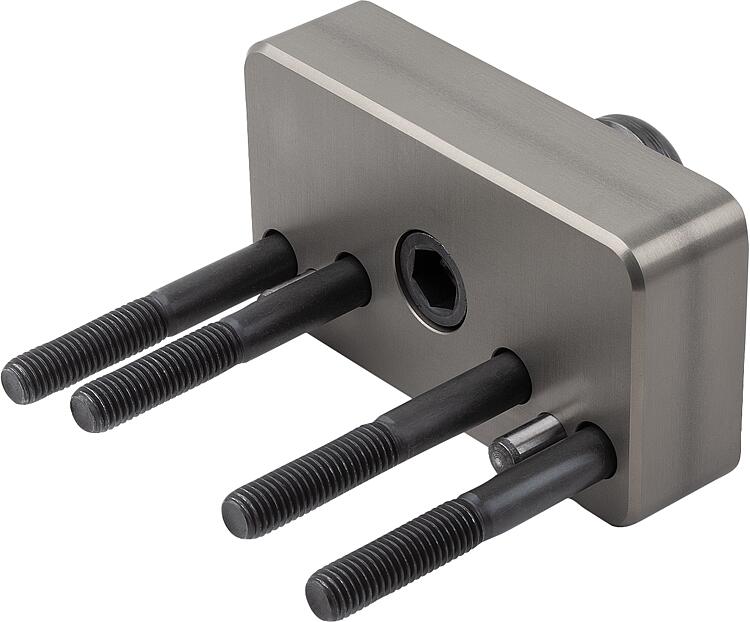

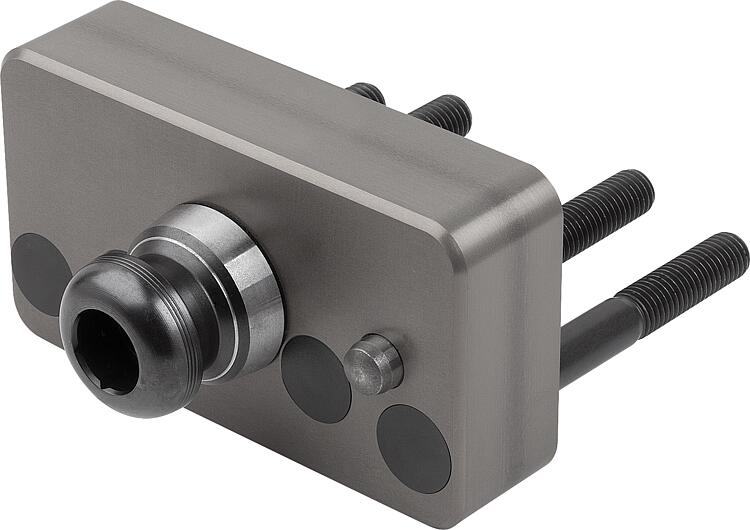

O acoplamento de paletes é puxado para dentro do módulo de fixação no robô por meio do pino de guia UNILOCK. A proteção contra torção em torno do eixo longitudinal central é fornecida por um pino cilíndrico na parte frontal do acoplamento de paletes.Montagem:Ao montar o acoplamento de paletes na palete, o torque máximo dos parafusos de fixação deve ser tido em consideração. Torque de aperto para parafusos de fixação DIN EN ISO 4762 M12 10.9: 92 Nm.Vantagens:- Estrutura compacta. - Peso baixo. - Posicionamento por meio de cones curtos.Acessórios:Módulo de fixação UNILOCK EGM 110-75 (K1973).Fornecimento- 1x acoplamento de paletes com pino de guia. - 4x parafusos de fixação DIN EN ISO 4762 M12 10.9.Particularidades:
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
