Descrição do artigo/Imagens dos produtos

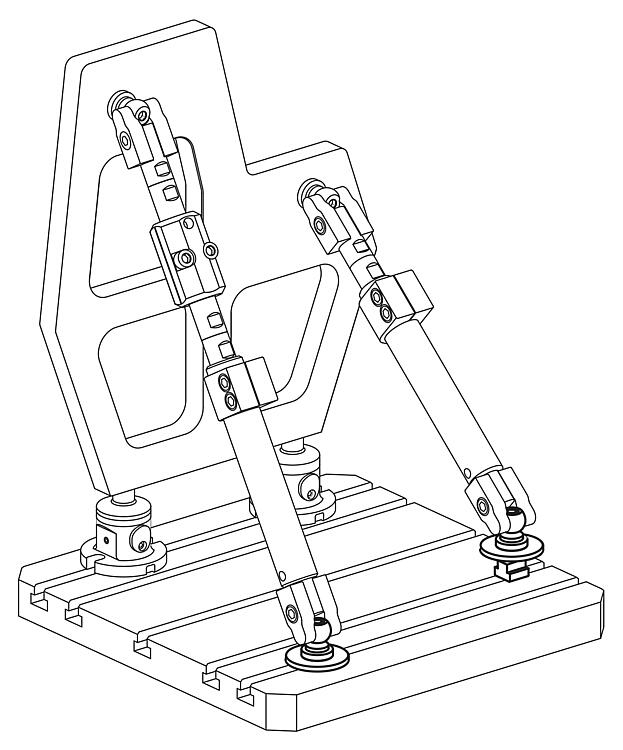

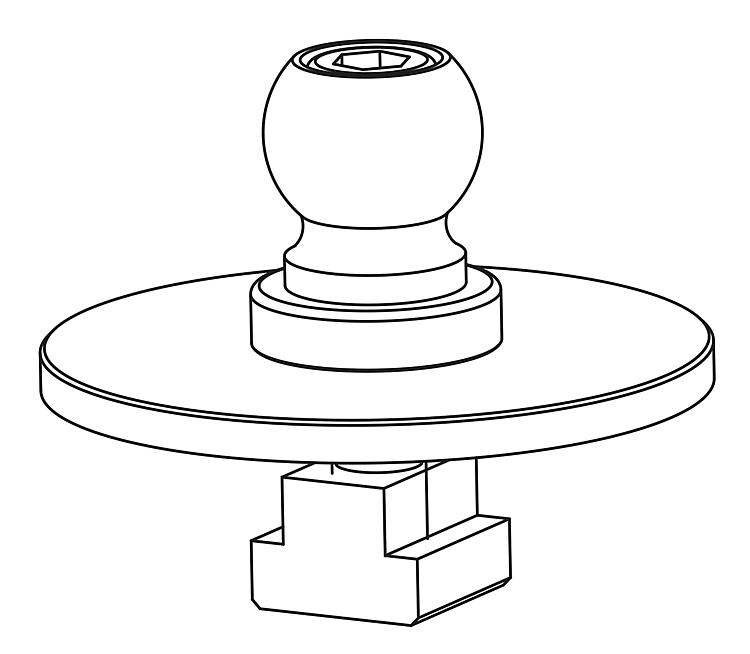

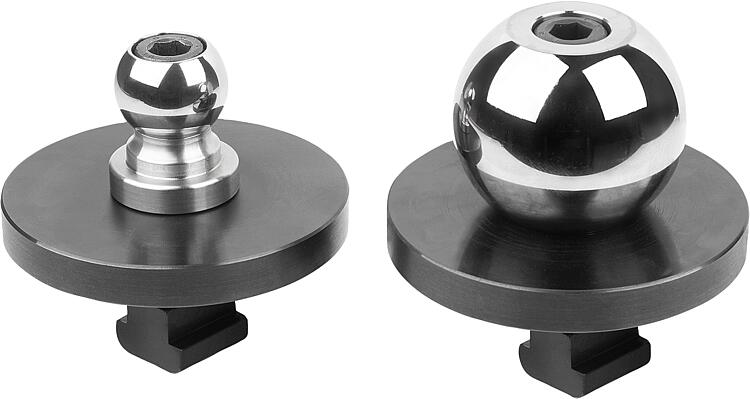

DescriçãoMaterial:Aço.Indicação:O conjunto de fixação para ranhura em T serve para adaptação sobre mesas de rasgo em T.

As esferas de fixação podem ser substituídas entre os dois tamanhos de sistema.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1189 Conjunto de fixação para ranhura em T para o estabilizador de peças de usinagem

295 kB

Indicação técnica para estabilizador de peças de usinagem

603 kB

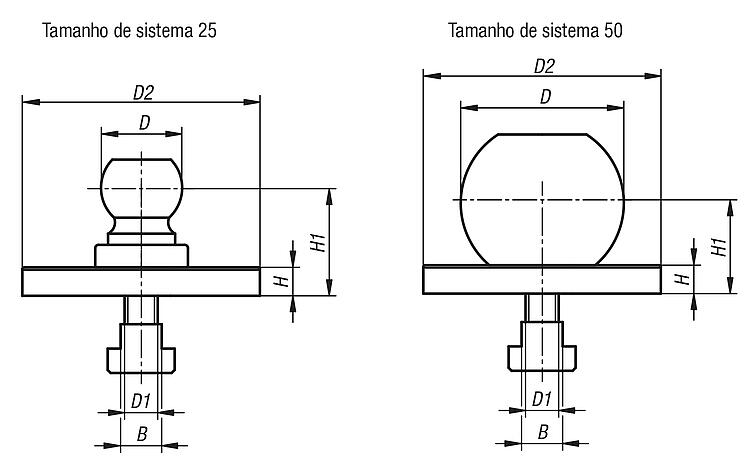

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Tamanho	B	D	D1	D2	H	H1	Preço
K1189.2514	25	14	25,4	M10	78	10	35	sob consulta
K1189.2518	25	18	25,4	M10	78	10	35	sob consulta
K1189.2522	25	22	25,4	M10	78	10	35	sob consulta
K1189.2528	25	28	25,4	M10	78	10	35	sob consulta
K1189.5014	50	14	50	M10	78	10	30	sob consulta
K1189.5018	50	18	50	M10	78	10	30	sob consulta
K1189.5022	50	22	50	M10	78	10	30	sob consulta
K1189.5028	50	28	50	M10	78	10	30	sob consulta
