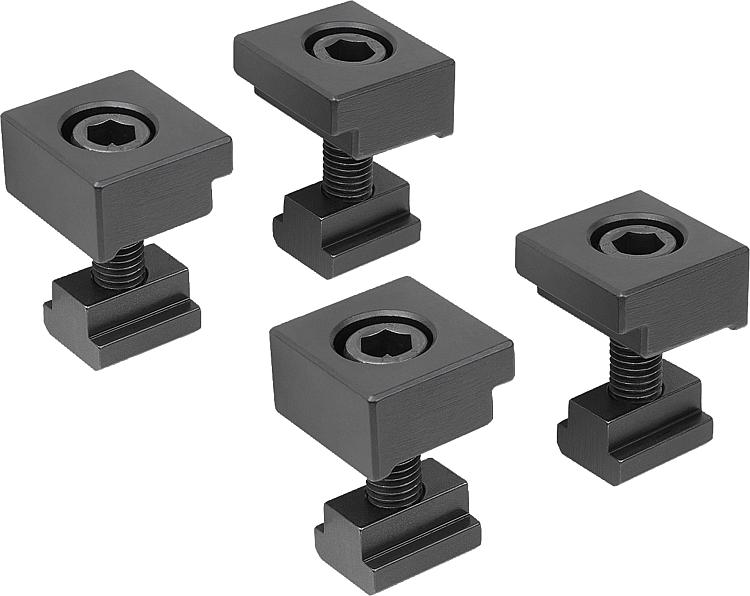

K1757Conjunto de grampos de fixação para sistema de fixação múltipla |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Aço temperado.Versão:temperadas. Superfícies de apoio polidas (HRC 32).Indicação:O conjunto de grampos permite a fixação dos trilhos de fixação em qualquer posição na mesa coordenada.Aplicação:O conjunto de grampos de fixação é inserido na ranhura em T da mesa coordenada e deslocado para a posição correspondente do trilho de fixação. A fixação ocorre através do parafuso cilíndrico.Vantagens:O conjunto de grampos de fixação pode ser usado para outros tipos de fixação dos sistemas de fixação múltipla.Fornecimento4x grampos de fixação. 4x parafusos de cabeça cilíndrica com sextavado interno DIN 912. 4x porcas para ranhuras T DIN 508.Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

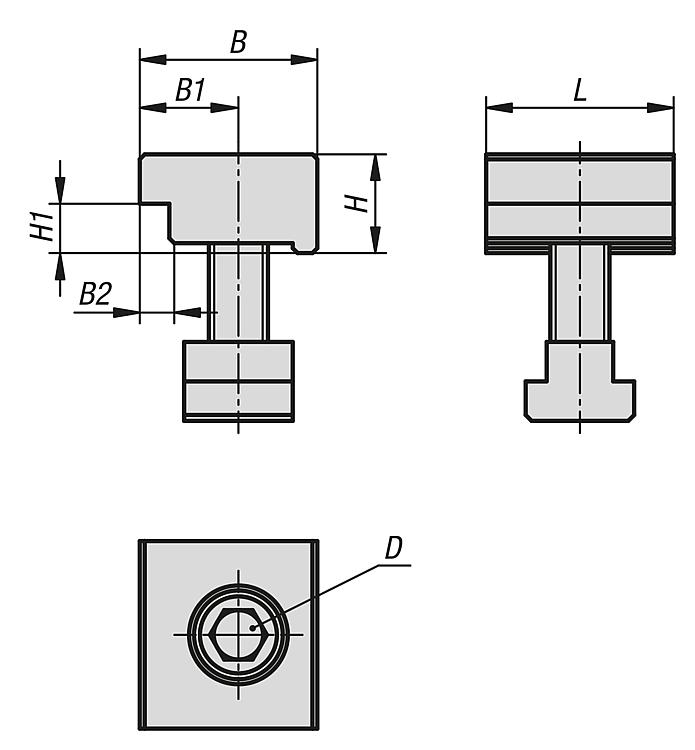

Código do artigo | Adequado para larguras de sistemas | L | B | H | B1 | B2 | H1 | D para parafuso DIN 912 | Largura de ranhura | CAD | Aces. | Preço | Encomendar |
---|
K1757.05012 | 50 | 38 | 36 | 20 | 20 | 6 | 10 | M12 | 14 | | | sob consulta | | K1757.07216 | 72/100 | 40 | 50 | 28 | 27 | 8 | 14 | M16 | 18 | | | sob consulta | |
