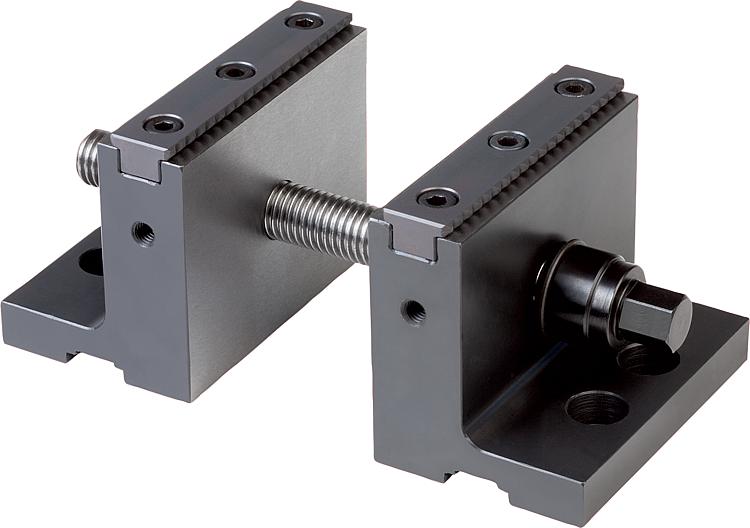

K1115Mordente escalonado de encaixe para usinagem de 5 eixos |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Aço.Versão:Mordente escalonado endurecido, superfícies de fixação polidas. Barra serrilhada endurecida.Indicação para encomenda:Mordentes escalonados de encaixe na versão alta em pares com dois insertos recartilhados tipo gripper e três fusos de fixação com comprimentos diferentes.Indicação:A peça de trabalho será fixada primeiramente com o fuso centralizador inferior e depois reapertada com o fuso superior.
Equipamento básico: Para mordente com largura de 80 mm. Fornecimento do mordente escalonado de encaixe na versão alta em pares com 2 insertos recartilhados tipo “Gripper" e 3 fusos de fixação com comprimentos diferentes. 1. Comprimento 80 mm, área de fixação 6 mm a 35 mm. 2. Comprimento 140 mm, área de fixação 6 mm a 95 mm. 3. Comprimento 200 mm, área de fixação 6 mm a 155 mm.

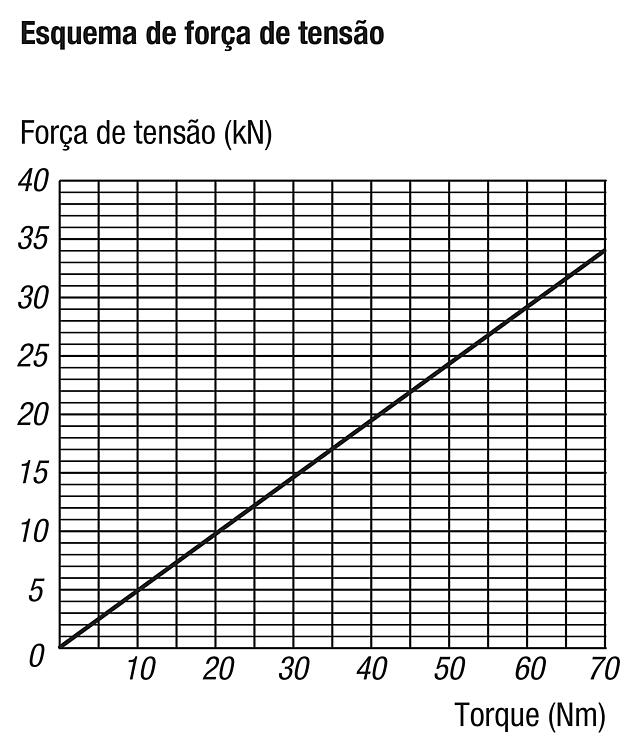

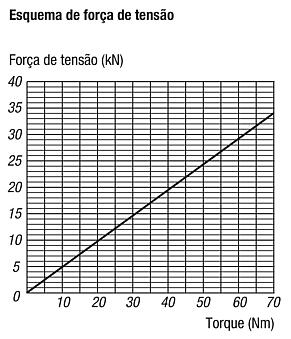

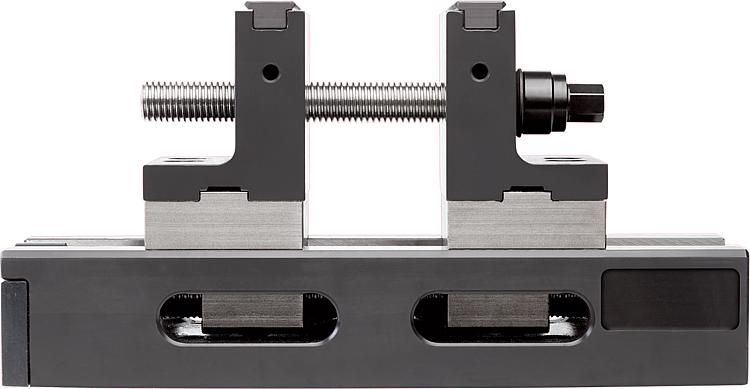

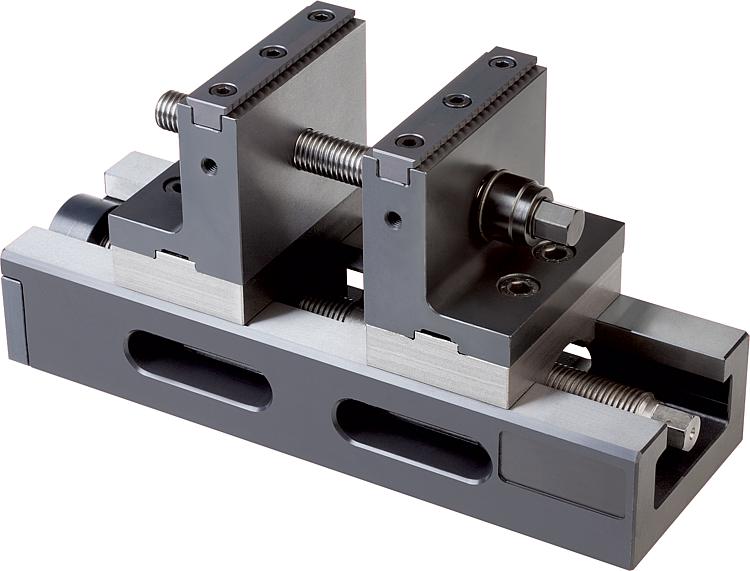

Para morsa autocentrante com largura de mordente de 125 mm. Fornecimento do mordente escalonado de encaixe na versão alta em pares com 2 insertos tipo "Gripper" e 3 fusos de fixação com comprimentos diferentes. 1. Comprimento 110 mm, área de fixação 6 mm a 60 mm. 2. Comprimento 245 mm, área de fixação 6 mm a 200 mm. 3. Comprimento 315 mm, área de fixação 6 mm a 270 mm.Vantagens:Ideal para a usinagem de 5 lados. Estrutura maior na mesa de trabalho para máquinas com 5 eixos. Força de tensão age diretamente abaixo da peça de trabalho. Os mordentes modulares podem ser reequipados para morsas autocentrantes de 80mm e 125mm. A peça de trabalho será fixada primeiramente com o fuso centralizador inferior e depois reapertada com o fuso superior.Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

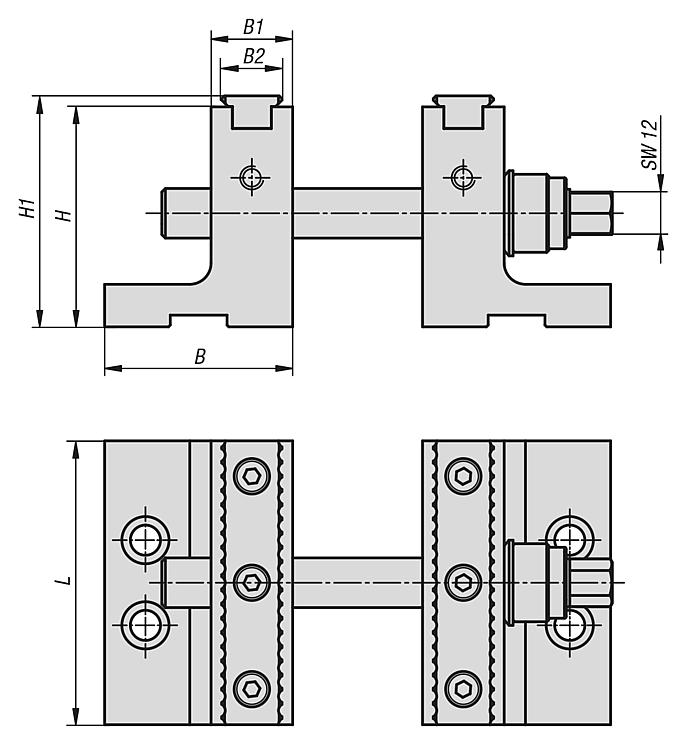

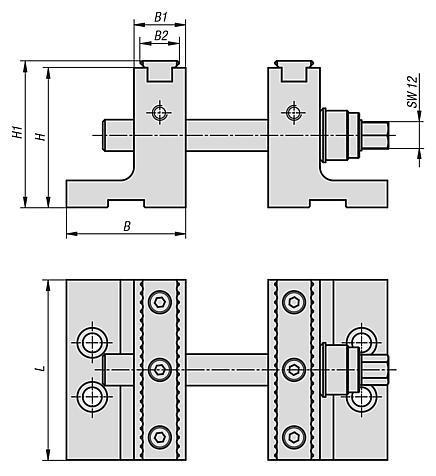

Código do artigo | Versão | B | B1 | B2 | H | H1 | L | Peso kg | CAD | Aces. | Preço | Encomendar |
---|
K1115.0801 | para usinagem de 5 eixos | 53 | 23 | 17 | 62 | 65,1 | 80 | 2,689 | | | sob consulta | | K1115.1251 | para usinagem de 5 eixos | 67 | 23 | 17 | 90 | 93,1 | 125 | 2,5 | | | sob consulta | |
