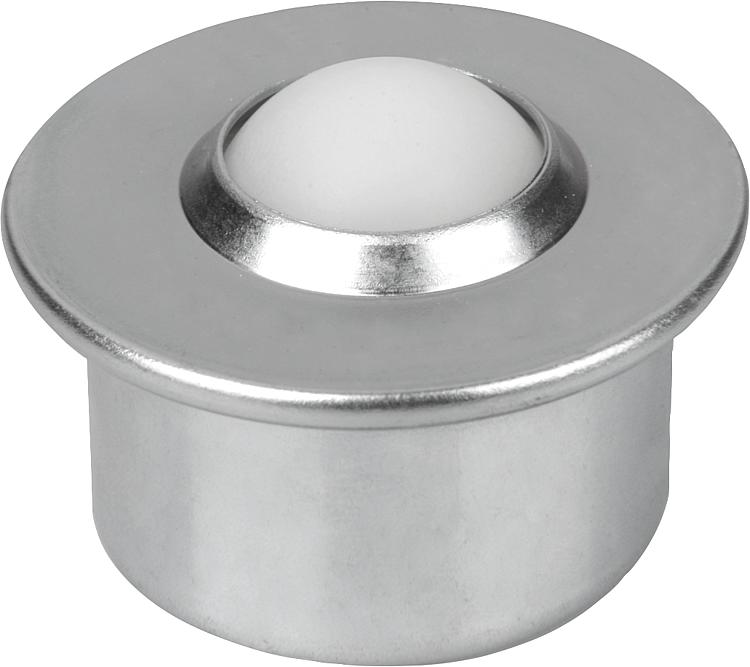

      - Esferas transferidoras com carcaça em chapa de aço e esfera em plástico

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço zincado.
Esfera de carga em poliamida PA 66.Indicação:Esferas transferidoras com esferas de rolamento em plástico são especialmente adequadas para o transporte de objetos sensíveis como vidro ou chapas de aço, latão ou alumínio polido.

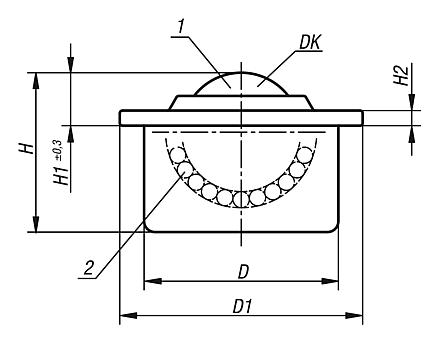

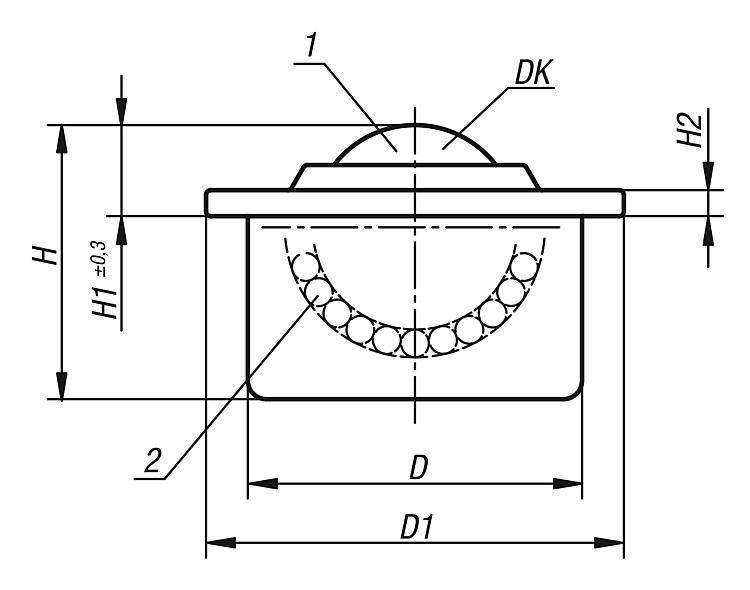

Elas possuem uma vedação de feltro, que protege contra a sujeira.Indicação de desenho:

1) Esfera de carga
2) Esfera de suporte

Forma B: tampa e carcaça zincadas, esferas de suporte em aço
Forma C: tampa e carcaça zincadas, esferas de suporte em aço inoxidável

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0761 Esferas transferidoras com carcaça em chapa de aço e esfera em plástico

219 kB

Indicações de montagem e dados técnicos para esferas transferidoras

64,1 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

	B C	15,8 22,2 30	24±0,065 36±0,080 45±0,080	31 45 55	21 30 37	9,5 9,6 13,6	2,8 4	100 200 250					Reset
Código do artigo	Forma	DK	D	D1	H	H1	H2	Capacidade de carga C (N)	Anel de tolerância adequado para esferas transferidoras	CAD	Aces.	Preço	Encomendar
K0761.115	B	15,8	24±0,065	31	21	9,5	2,8	100	K0766.024			sob consulta
K0761.122	B	22,2	36±0,080	45	30	9,6	2,8	200	K0766.036			sob consulta
K0761.130	B	30	45±0,080	55	37	13,6	4	250	K0766.045			sob consulta
K0761.215	C	15,8	24±0,065	31	21	9,5	2,8	100	K0766.024			sob consulta
K0761.222	C	22,2	36±0,080	45	30	9,6	2,8	200	K0766.036			sob consulta
K0761.230	C	30	45±0,080	55	37	13,6	4	250	K0766.045			sob consulta
