Dobradiça de dupla esfera

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Posicionadores com mola, Pinos de retenção, Pinos de bloqueio esféricos
    - Posicionadores com mola
      - Dobradiça de dupla esfera

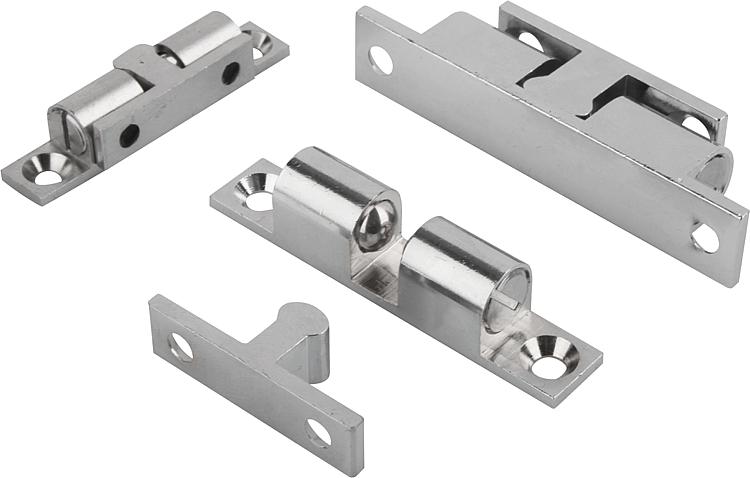

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Carcaça e gonzo em latão, Zamack ou aço inox 1.4401.
Esferas e molas em aço inox.

Versão:Latão e Zamack banhados a cromo.
Aço inox jateado.

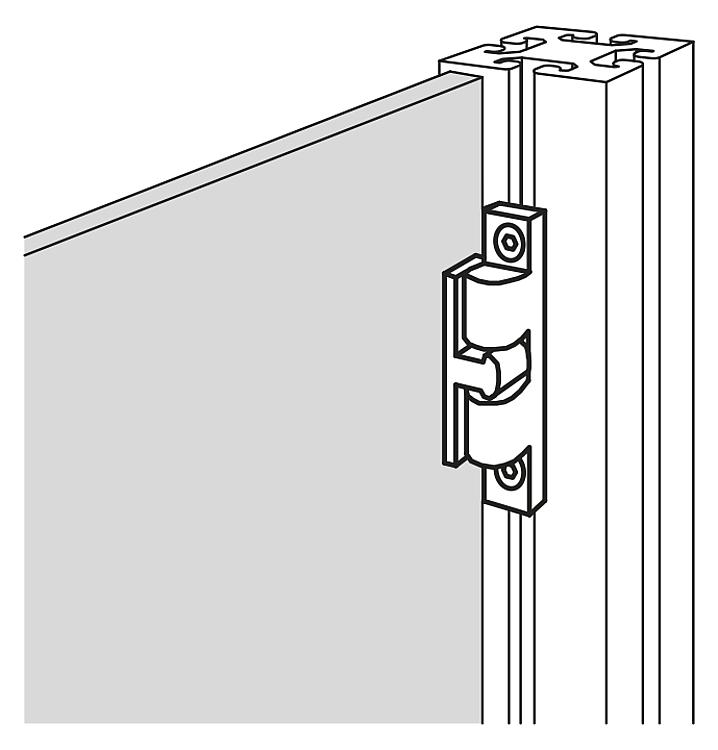

Esferas e molas em aço inox, superfície sem tratamento.Indicação:Fecho rápido para diversas possibilidades de utilização, como por exemplo, prender portas, abas, coberturas e similares. A dobradiça de dupla esfera é composta de uma carcaça e uma peça complementar, o chamado gonzo de fechamento, que engata na carcaça. O gonzo de fechamento pode ser inserido por pressão na parte lateral ou frontal da carcaça. A pressão de engate é regulável. Indicação de desenho:

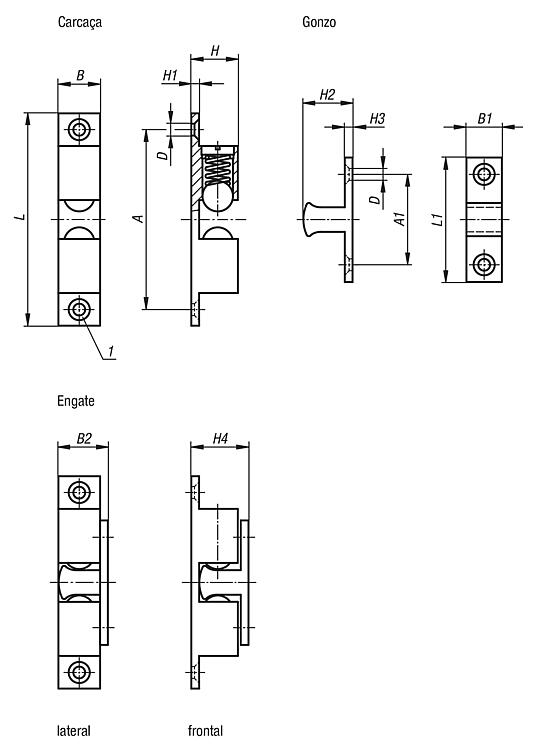

1) Escareado DIN 74-A

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

K0583_Datasheet_32178_Dobradi_a_de_dupla_esfera--pt

186 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

	latão zinco aço inoxidável	- 1.4401	banhado a cromo jateado	35 40 50 58 60 25	15 20 24 30 16 11	7,9 8,8 11 13 8 10	7 7,9 9 12 7,5 10,5 8	10 10,8 13,5 16 10,5 12,9 17	3,8 4,8 3,2 4,2	9,3 10,6 13,2 15 10 12,2 17 9	1,8 2 2,4 2,5 2,9 4	10 11,2 13,5 15,7 11 13,2 19 8,5	2 2,2 2,5 2,9 4	11,8 13 15,9 18,5 13,5 23 11,5	44 49 60 68,4 43 50 70 32	25 29,5 36 40 30 42 18	10±2 35±5 30±7 25±5 13 18 38 8	padrão				Reset
Código do artigo	Material do corpo básico	Chave de aço	Superfície Corpo básico	A	A1	B	B1	B2	D	H	H1	H2	H3	H4	L	L1	Força de retenção aprox. N	Força de mola	CAD	Aces.	Preço	Encomendar
K0583.44	latão	-	banhado a cromo	35	15	7,9	7	10	3,8	9,3	1,8	10	2	11,8	44	25	10±2	padrão			sob consulta
K0583.50	latão	-	banhado a cromo	40	20	8,8	7,9	10,8	3,8	10,6	2	11,2	2	13	49	29,5	35±5	padrão			sob consulta
K0583.60	latão	-	banhado a cromo	50	24	11	9	13,5	4,8	13,2	2,4	13,5	2,2	15,9	60	36	30±7	padrão			sob consulta
K0583.70	latão	-	banhado a cromo	58	30	13	12	16	4,8	15	2,4	15,7	2,2	18,5	68,4	40	25±5	padrão			sob consulta
K0583.430	zinco	-	banhado a cromo	35	16	8	7,5	10,5	3,2	10	2,5	11	2,5	13,5	43	25	13	padrão			sob consulta
K0583.500	zinco	-	banhado a cromo	40	20	10	9	12,9	4,2	12,2	2,9	13,2	2,9	15,9	50	30	18	padrão			sob consulta
K0583.700	zinco	-	banhado a cromo	60	30	13	10,5	17	4,2	17	4	19	4	23	70	42	38	padrão			sob consulta
K0583.322	aço inoxidável	1.4401	jateado	25	11	8	8	10	3,2	9	2	8,5	2	11,5	32	18	8	padrão			sob consulta
K0583.432	aço inoxidável	1.4401	jateado	35	16	8	7,5	10,5	3,2	10	2,5	11	2,5	13,5	43	25	13	padrão			sob consulta
K0583.502	aço inoxidável	1.4401	jateado	40	20	10	9	12,9	4,2	12,2	2,9	13,2	2,9	15,9	50	30	18	padrão			sob consulta
K0583.702	aço inoxidável	1.4401	jateado	60	30	13	10,5	17	4,2	17	4	19	4	23	70	42	38	padrão			sob consulta
