Posicionadores com mola e sensor de condição

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Posicionadores com mola, Pinos de retenção, Pinos de bloqueio esféricos
    - Posicionadores com mola
      - Posicionadores com mola e sensor de condição

Descrição do artigo/Imagens dos produtos

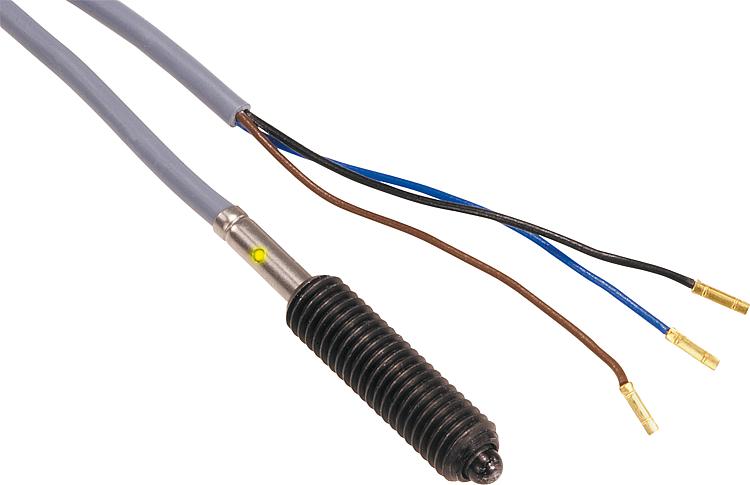

DescriçãoDescrição do produto:Além de sua função mecânica como elemento de engate e posicionamento, os posicionadores com mola com sensor de condição são usados para detectar se um componente está na posição desejada ou não.
O sensor reconhece se o pino de pressão está retraído ou estendido e permite que essa informação de status seja processada eletronicamente.
Material:Bucha, pino de pressão e mola em aço.
Sensor de condição em aço inoxidável.
Versão:peça brunida. Pino de pressão endurecido.Indicação:O sensor de condição é ligado a um curso igual a H.Dados técnicos:Sensor indutivo:
Circuito de saída: PNP contato normalmente aberto (NA) ou normalmente fechado (NC)
Tensão de operação: 10 - 30 V DC
Corrente de serviço: < 200 mA
Distância de operação: 0,8 mm
Frequência de chaveamento: 2000 Hz
Resistência a curto-circuito: sim
Resistência à polaridade reversa: sim
Grau de proteção: IP 67
Tipo de conexão: cabo PVC 2 m
Aprovação: CE

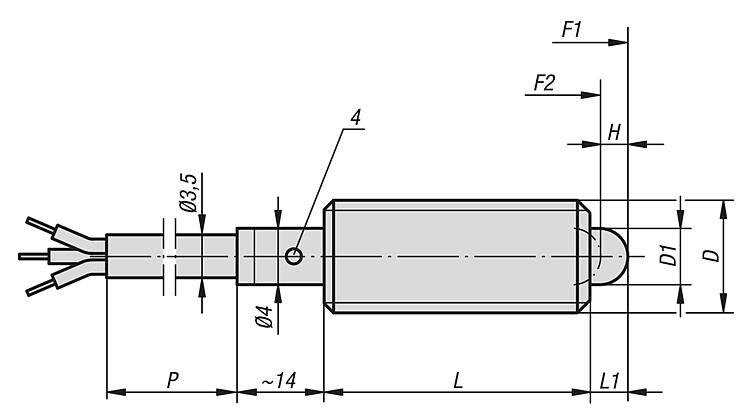

Aplicação:Os posicionadores de pressão com sensores de condição permitem o controle de processo dependente do status. É possível garantir que uma peça de trabalho ou um componente móvel esteja no local desejado antes de seguir para outras etapas.Faixa de temperatura:Faixa de temperatura: -25° C - +70°CSegurança:Os posicionadores com sensores de condição não são adequados para a segurança de pessoas.Indicação de desenho:

4) Display de LED

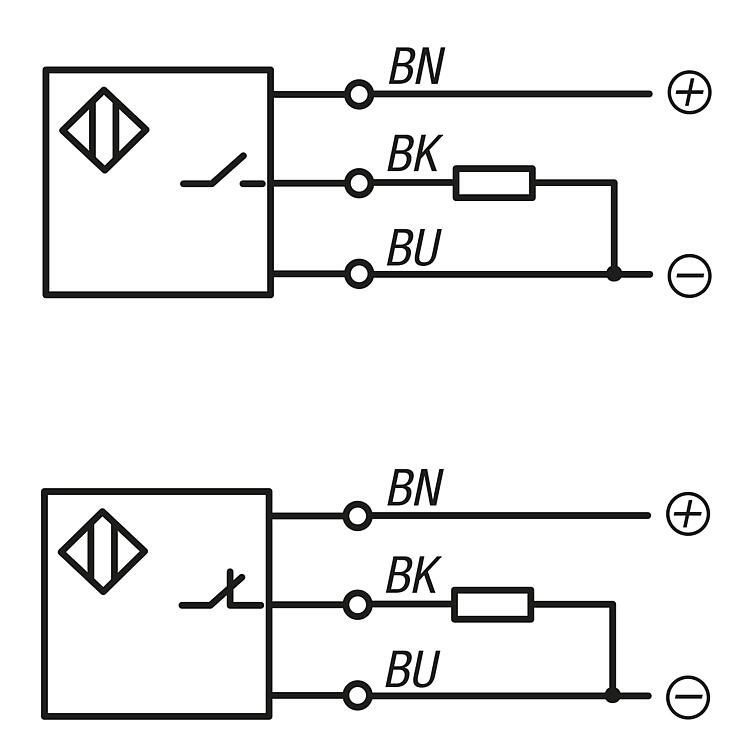

BN = marrom
BK = preto
BU = azul

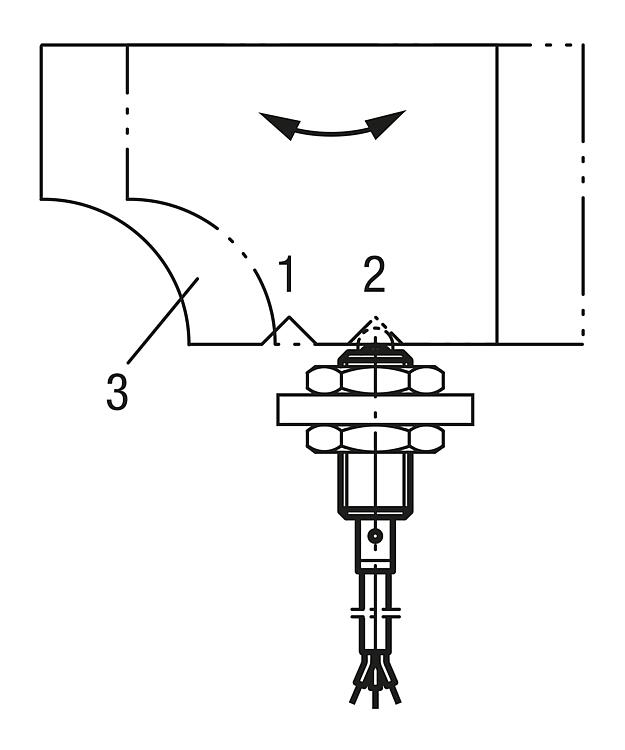

Exemplo de aplicação para consulta de posição:
Posição 1: Corrediça engatada
Posição 2: Corrediça desengatada
3) Corrediça

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0656 Posicionadores com mola e sensor de condição

251 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

	normal fechado normal aberto	M6 M8 M10	2,7 4 4,5	2 3	27 29 36	3 4	7 15 20	20 30 38	2000				Reset
Código do artigo	Versão 2	D	D1	H	L	L1	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	P=Comprimento do cabo	CAD	Aces.	Preço	Encomendar
K0656.5061	normal fechado	M6	2,7	2	27	3	7	20	2000			sob consulta
K0656.5081	normal fechado	M8	4	2	29	3	15	30	2000			sob consulta
K0656.5101	normal fechado	M10	4,5	3	36	4	20	38	2000			sob consulta
K0656.5062	normal aberto	M6	2,7	2	27	3	7	20	2000			sob consulta
K0656.5082	normal aberto	M8	4	2	29	3	15	30	2000			sob consulta
K0656.5102	normal aberto	M10	4,5	3	36	4	20	38	2000			sob consulta
