Módulo básico de 5 eixos UNILOCK de dupla fixação tamanho de sistema 80 mm
Descrição do artigo/Imagens dos produtos

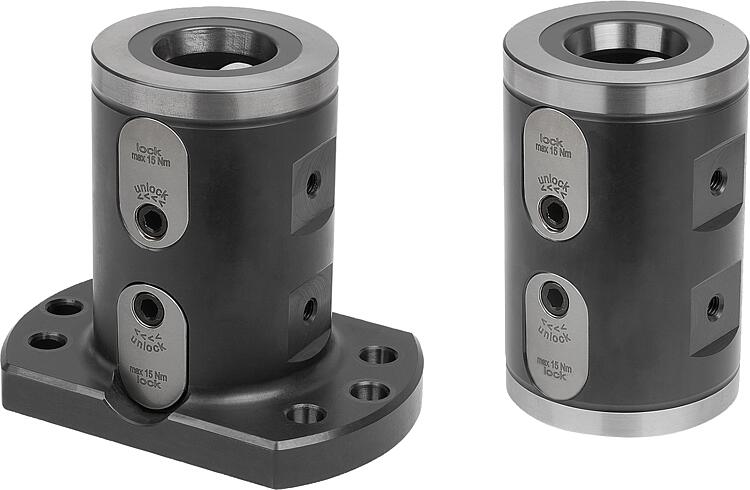

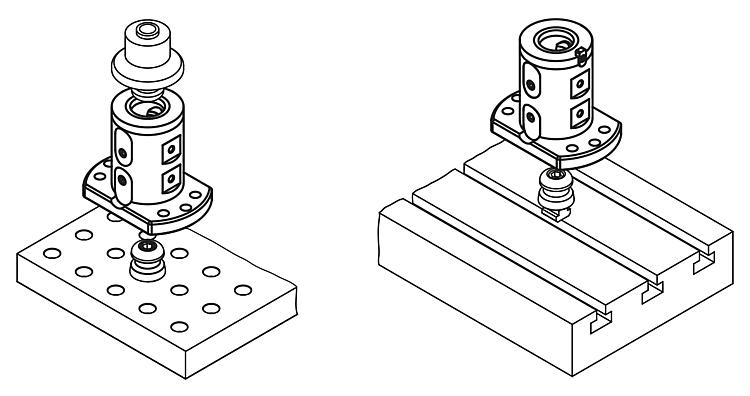

DescriçãoMaterial:Aço temperado.Versão:Corpo básico oxidado. Superfícies funcionais endurecidas e retificadas.Indicação:Os módulos básicos de 5 eixos UNILOCK podem ser adaptados diretamente em mesas de coordenadas com sistemas de fixação com furos ou mesas de máquinas em versão com ranhura em T, bem como paletes de entalhes com distância entre entalhes de 40/50 mm, tamanho de sistema M12. Adequados para sistemas de fixação de ponto zero UNILOCK com pinos de guia UNILOCK. Com pinos de fixação adaptadores correspondentes, eles também podem ser montados diretamente nos sistemas de fixação de ponto zero usuais. O módulo básico sem base adequa-se especialmente para fixações com economia de espaço.
Com os pinos de guia UNILOCK em conexão com os parafusos de fixação M10, M12, M16, são possíveis as seguintes forças de retenção: - Força de retenção (M10) 35.000 N - Força de retenção (M12) 50.000 N - Força de retenção (M16) 75.000 N Força de retenção com parafuso cilíndrico DIN EN ISO 4762 -12.9.
Os pinos de guia só podem ser fixados em conexão com uma unidade de troca no módulo de fixação.Sob consulta:Com proteção contra torçãoIndicação de desenho:

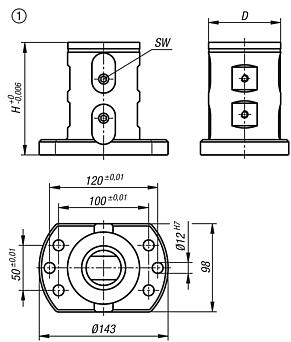

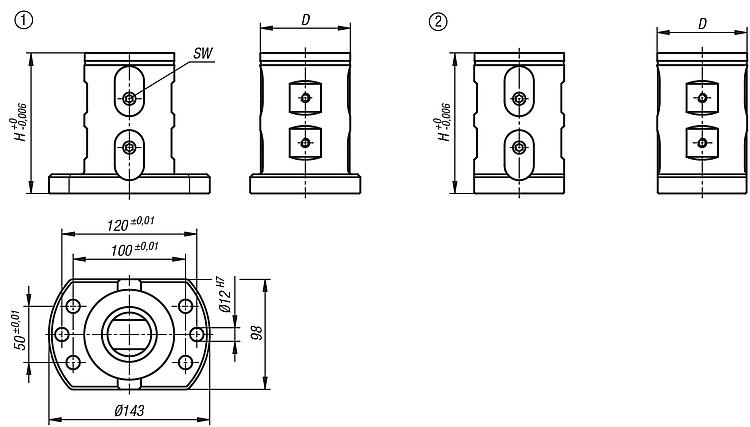

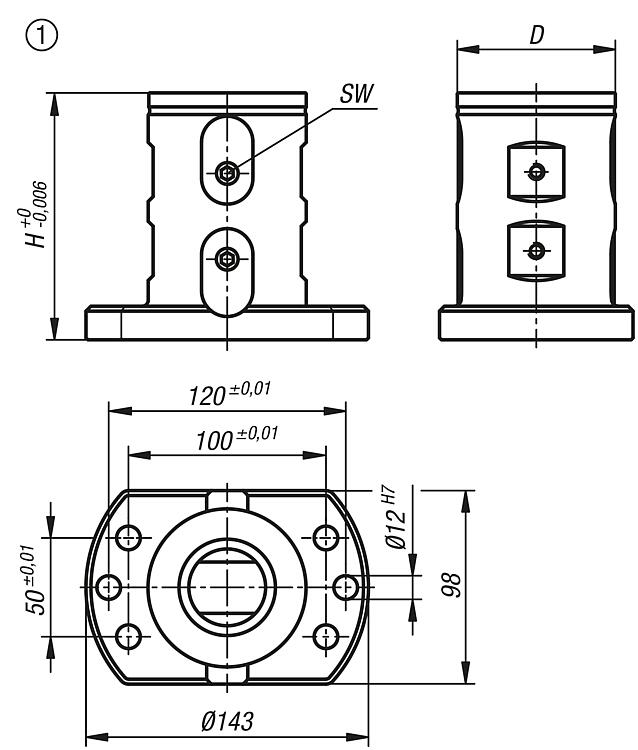

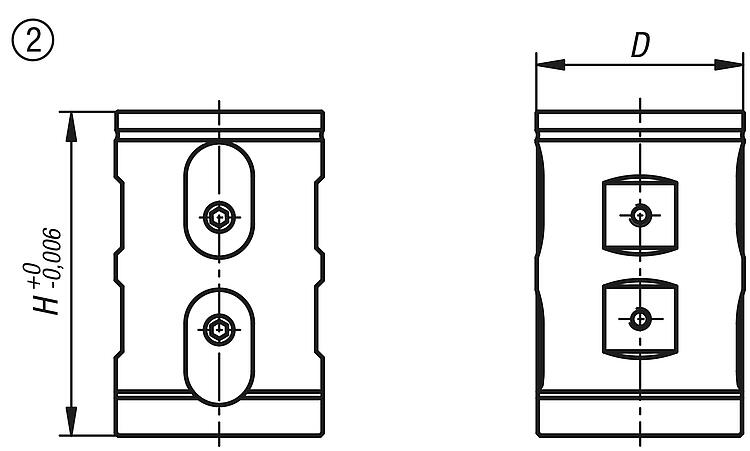

1) com pé 2) sem base
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
