K0659Manivelas com cabo cilíndrico giratório |
voltar |
|
|

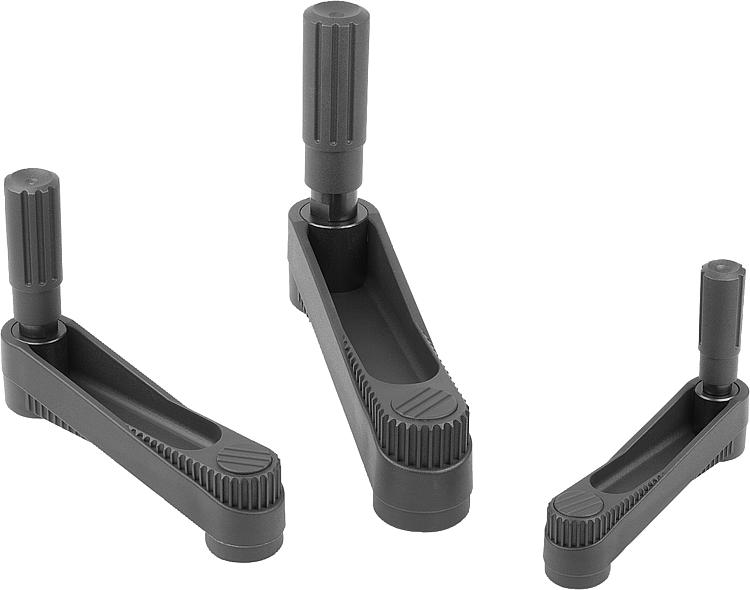

DescriçãoMaterial:Manivela e cabo termoplásticos.
Cubo e eixo do cabo em aço com classe de resistência 5.8 ou aço inoxidável 1.4404. Versão:Termoplástico cinza escuro.
Peças de aço brunidas.
Aço inoxidável, superfície sem tratamento.Indicação:A tampa de cobertura do cubo e o cabo cilíndrico giratório são fornecidos desmontados.
Para a montagem, o eixo do cabo deve ser parafusado no furo de alojamento.
As manivelas podem ser fixadas axialmente a um eixo através de união por chaveta, utilizando um pino transversal ou por meio de um parafuso cilíndrico DIN 6912 e uma arruela DIN 7349.
Nas versões com furo transversal, a fixação é efetuada com o pino roscado parafusado ISO 4027 (DIN 914).Acessórios:Parafusos cilíndricos K1160 com sextavado interno,

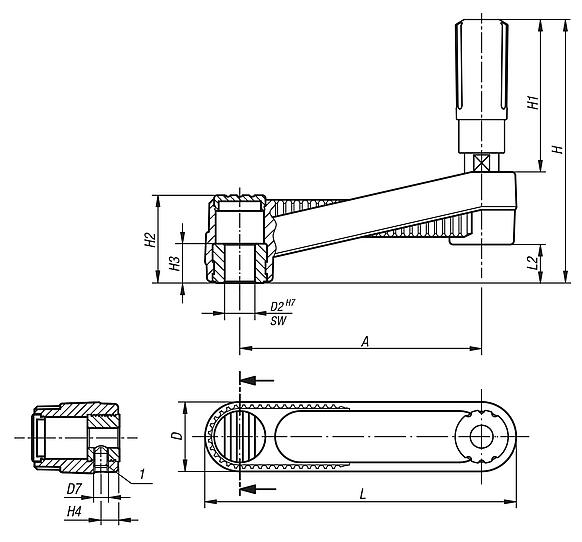

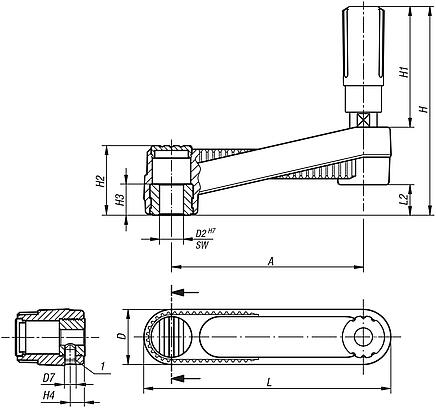

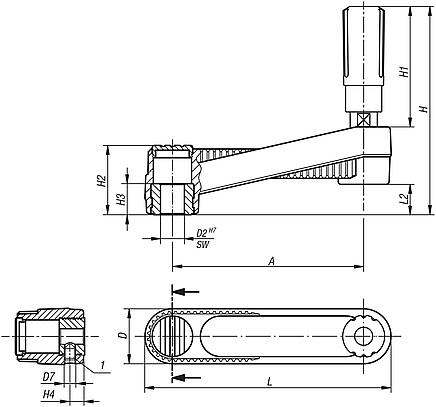

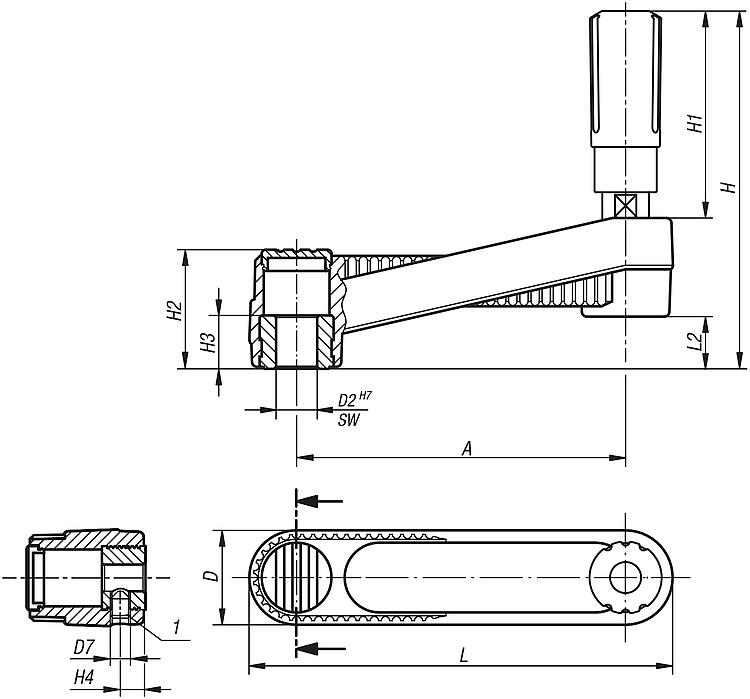

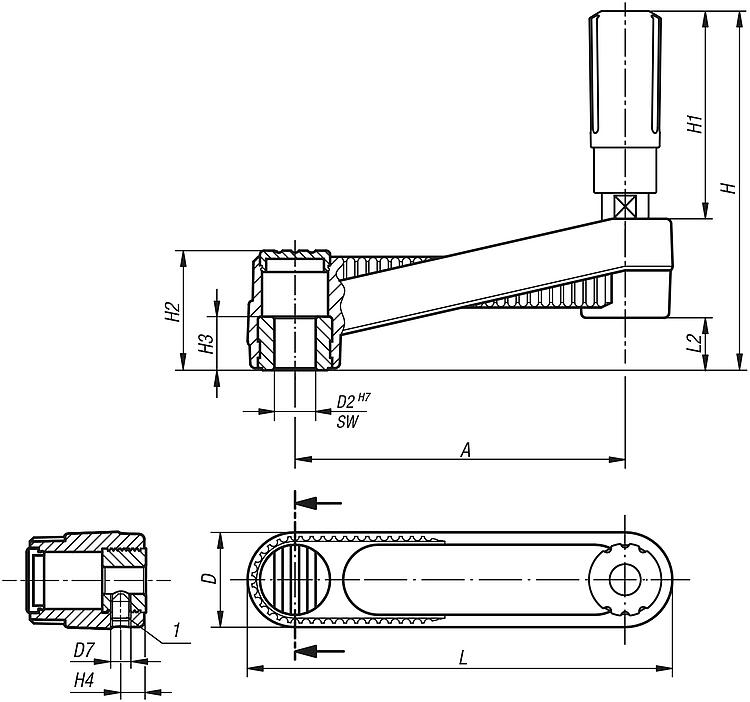

cabeça baixa DIN 6912.Indicação de desenho:1) Posição do furo transversal deslocada 90° em relação ao rasgo de chaveta DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Manivelas com cabo cilíndrico giratório, furo de ajuste sem ranhura |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
Código do artigo
| Versão 1 | Versão 2 | Material
dos componentes | A | D | D2 | D7 | H | H1 | H2 | H3 | H4 | L | L2 | CAD | Aces. | Preço | Encomendar |
|---|
| K0659.3108 | furo de ajuste | sem furo transversal | aço | 80 | 24 | 8 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 |  | | sob consulta | | | K0659.3110 | furo de ajuste | sem furo transversal | aço | 80 | 24 | 10 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | | | sob consulta | | | K0659.3210 | furo de ajuste | sem furo transversal | aço | 100 | 29 | 10 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | | | sob consulta | | | K0659.3212 | furo de ajuste | sem furo transversal | aço | 100 | 29 | 12 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | | | sob consulta | | | K0659.3312 | furo de ajuste | sem furo transversal | aço | 125 | 36 | 12 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | | | sob consulta | | | K0659.3314 | furo de ajuste | sem furo transversal | aço | 125 | 36 | 14 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | | | sob consulta | | | K0659.31086 | furo de ajuste | com furo transversal | aço | 80 | 24 | 8 | M6 | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | | | sob consulta | | | K0659.31106 | furo de ajuste | com furo transversal | aço | 80 | 24 | 10 | M6 | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | | | sob consulta | | | K0659.32106 | furo de ajuste | com furo transversal | aço | 100 | 29 | 10 | M6 | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | | | sob consulta | | | K0659.32126 | furo de ajuste | com furo transversal | aço | 100 | 29 | 12 | M6 | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | | | sob consulta | | | K0659.33126 | furo de ajuste | com furo transversal | aço | 125 | 36 | 12 | M6 | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | | | sob consulta | | | K0659.33146 | furo de ajuste | com furo transversal | aço | 125 | 36 | 14 | M6 | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | | | sob consulta | | | K0659.03108 | furo de ajuste | sem furo transversal | aço inoxidável | 80 | 24 | 8 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | | | sob consulta | | | K0659.03110 | furo de ajuste | sem furo transversal | aço inoxidável | 80 | 24 | 10 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | | | sob consulta | | | K0659.03210 | furo de ajuste | sem furo transversal | aço inoxidável | 100 | 29 | 10 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | | | sob consulta | | | K0659.03212 | furo de ajuste | sem furo transversal | aço inoxidável | 100 | 29 | 12 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | | | sob consulta | | | K0659.03312 | furo de ajuste | sem furo transversal | aço inoxidável | 125 | 36 | 12 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | | | sob consulta | | | K0659.03314 | furo de ajuste | sem furo transversal | aço inoxidável | 125 | 36 | 14 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | | | sob consulta | | | K0659.031086 | furo de ajuste | com furo transversal | aço inoxidável | 80 | 24 | 8 | M6 | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | | | sob consulta | | | K0659.031106 | furo de ajuste | com furo transversal | aço inoxidável | 80 | 24 | 10 | M6 | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | | | sob consulta | | | K0659.032106 | furo de ajuste | com furo transversal | aço inoxidável | 100 | 29 | 10 | M6 | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | | | sob consulta | | | K0659.032126 | furo de ajuste | com furo transversal | aço inoxidável | 100 | 29 | 12 | M6 | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | | | sob consulta | | | K0659.033126 | furo de ajuste | com furo transversal | aço inoxidável | 125 | 36 | 12 | M6 | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | | | sob consulta | | | K0659.033146 | furo de ajuste | com furo transversal | aço inoxidável | 125 | 36 | 14 | M6 | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | | | sob consulta | |
|
Manivelas com cabo cilíndrico giratório, furo de ajuste com ranhura |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
Código do artigo
| Versão 1 | Versão 2 | Material
dos componentes | A | B3 | D | D2 | D7 | H | H1 | H2 | H3 | H4 | L | L2 | T | CAD | Aces. | Preço | Encomendar |
|---|
| K0659.310802 | furo de ajuste com ranhura | sem furo transversal | aço | 80 | 2 | 24 | 8 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | 9 | | | sob consulta | | | K0659.311003 | furo de ajuste com ranhura | sem furo transversal | aço | 80 | 3 | 24 | 10 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | 11,4 | | | sob consulta | | | K0659.321003 | furo de ajuste com ranhura | sem furo transversal | aço | 100 | 3 | 29 | 10 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | 11,4 | | | sob consulta | | | K0659.321204 | furo de ajuste com ranhura | sem furo transversal | aço | 100 | 4 | 29 | 12 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | 13,8 | | | sob consulta | | | K0659.331204 | furo de ajuste com ranhura | sem furo transversal | aço | 125 | 4 | 36 | 12 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | 13,8 | | | sob consulta | | | K0659.331405 | furo de ajuste com ranhura | sem furo transversal | aço | 125 | 5 | 36 | 14 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | 16,3 | | | sob consulta | | | K0659.3108026 | furo de ajuste com ranhura | com furo transversal | aço | 80 | 2 | 24 | 8 | M6 | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | 9 | | | sob consulta | | | K0659.3110036 | furo de ajuste com ranhura | com furo transversal | aço | 80 | 3 | 24 | 10 | M6 | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | 11,4 | | | sob consulta | | | K0659.3210036 | furo de ajuste com ranhura | com furo transversal | aço | 100 | 3 | 29 | 10 | M6 | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | 11,4 | | | sob consulta | | | K0659.3212046 | furo de ajuste com ranhura | com furo transversal | aço | 100 | 4 | 29 | 12 | M6 | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | 13,8 | | | sob consulta | | | K0659.3312046 | furo de ajuste com ranhura | com furo transversal | aço | 125 | 4 | 36 | 12 | M6 | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | 13,8 | | | sob consulta | | | K0659.3314056 | furo de ajuste com ranhura | com furo transversal | aço | 125 | 5 | 36 | 14 | M6 | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | 16,3 | | | sob consulta | | | K0659.0310802 | furo de ajuste com ranhura | sem furo transversal | aço inoxidável | 80 | 2 | 24 | 8 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | 9 | | | sob consulta | | | K0659.0311003 | furo de ajuste com ranhura | sem furo transversal | aço inoxidável | 80 | 3 | 24 | 10 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | 11,4 | | | sob consulta | | | K0659.0321003 | furo de ajuste com ranhura | sem furo transversal | aço inoxidável | 100 | 3 | 29 | 10 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | 11,4 | | | sob consulta | | | K0659.0321204 | furo de ajuste com ranhura | sem furo transversal | aço inoxidável | 100 | 4 | 29 | 12 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | 13,8 | | | sob consulta | | | K0659.0331204 | furo de ajuste com ranhura | sem furo transversal | aço inoxidável | 125 | 4 | 36 | 12 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | 13,8 | | | sob consulta | | | K0659.0331405 | furo de ajuste com ranhura | sem furo transversal | aço inoxidável | 125 | 5 | 36 | 14 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | 16,3 | | | sob consulta | | | K0659.03108026 | furo de ajuste com ranhura | com furo transversal | aço inoxidável | 80 | 2 | 24 | 8 | M6 | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | 9 | | | sob consulta | | | K0659.03110036 | furo de ajuste com ranhura | com furo transversal | aço inoxidável | 80 | 3 | 24 | 10 | M6 | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | 11,4 | | | sob consulta | | | K0659.03210036 | furo de ajuste com ranhura | com furo transversal | aço inoxidável | 100 | 3 | 29 | 10 | M6 | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | 11,4 | | | sob consulta | | | K0659.03212046 | furo de ajuste com ranhura | com furo transversal | aço inoxidável | 100 | 4 | 29 | 12 | M6 | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | 13,8 | | | sob consulta | | | K0659.03312046 | furo de ajuste com ranhura | com furo transversal | aço inoxidável | 125 | 4 | 36 | 12 | M6 | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | 13,8 | | | sob consulta | | | K0659.03314056 | furo de ajuste com ranhura | com furo transversal | aço inoxidável | 125 | 5 | 36 | 14 | M6 | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | 16,3 | | | sob consulta | |
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
Código do artigo
| Versão 1 | Versão 2 | Material
dos componentes | A | D | D7 | H | H1 | H2 | H3 | H4 | L | L2 | SW | CAD | Aces. | Preço | Encomendar |
|---|
| K0659.4108 | furo quadrado | sem furo transversal | aço | 80 | 24 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | 8 | | | sob consulta | | | K0659.4110 | furo quadrado | sem furo transversal | aço | 80 | 24 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | 10 | | | sob consulta | | | K0659.4210 | furo quadrado | sem furo transversal | aço | 100 | 29 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | 10 | | | sob consulta | | | K0659.4212 | furo quadrado | sem furo transversal | aço | 100 | 29 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | 12 | | | sob consulta | | | K0659.4312 | furo quadrado | sem furo transversal | aço | 125 | 36 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | 12 | | | sob consulta | | | K0659.4314 | furo quadrado | sem furo transversal | aço | 125 | 36 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | 14 | | | sob consulta | | | K0659.41086 | furo quadrado | com furo transversal | aço | 80 | 24 | M6 | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | 8 | | | sob consulta | | | K0659.41106 | furo quadrado | com furo transversal | aço | 80 | 24 | M6 | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | 10 | | | sob consulta | | | K0659.42106 | furo quadrado | com furo transversal | aço | 100 | 29 | M6 | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | 10 | | | sob consulta | | | K0659.42126 | furo quadrado | com furo transversal | aço | 100 | 29 | M6 | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | 12 | | | sob consulta | | | K0659.43126 | furo quadrado | com furo transversal | aço | 125 | 36 | M6 | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | 12 | | | sob consulta | | | K0659.43146 | furo quadrado | com furo transversal | aço | 125 | 36 | M6 | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | 14 | | | sob consulta | |
|
