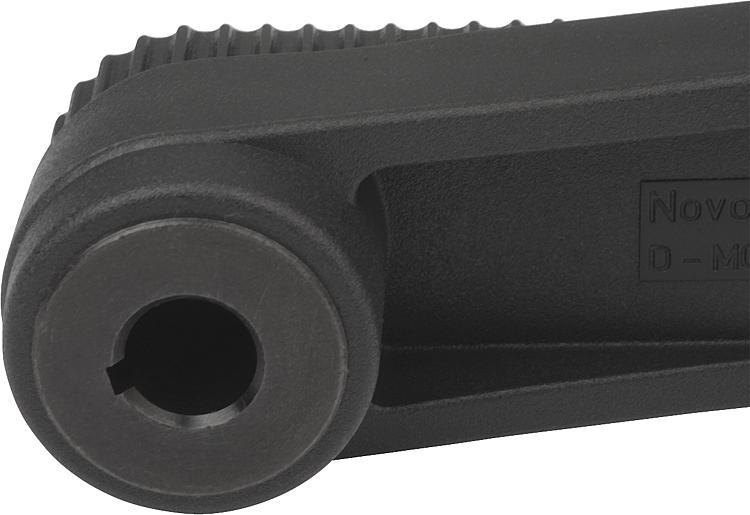

      - Manivelas com cabo cilíndrico giratório, furo de ajuste com ranhura

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Manivela e cabo termoplásticos.
Cubo e eixo do cabo em aço com classe de resistência 5.8 ou aço inoxidável 1.4404.

Versão:Termoplástico cinza escuro.
Peças de aço brunidas.
Aço inoxidável, superfície sem tratamento.Indicação:A tampa de cobertura do cubo e o cabo cilíndrico giratório são fornecidos desmontados.
Para a montagem, o eixo do cabo deve ser parafusado no furo de alojamento.
As manivelas podem ser fixadas axialmente a um eixo através de união por chaveta, utilizando um pino transversal ou por meio de um parafuso cilíndrico DIN 6912 e uma arruela DIN 7349.
Nas versões com furo transversal, a fixação é efetuada com o pino roscado parafusado ISO 4027 (DIN 914).Acessórios:Parafusos cilíndricos K1160 com sextavado interno,
cabeça baixa DIN 6912.Indicação de desenho:

1) Posição do furo transversal deslocada 90° em relação ao rasgo de chaveta

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0659_PBMN Manivelas com cabo cilíndrico giratório, furo de ajuste com ranhura

470 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

	furo de ajuste com ranhura	sem furo transversal com furo transversal	aço aço inoxidável	80 100 125	2 3 4 5	24 29 36	8 10 12 14	- M6	85,8 107,1 139,5	49,1 61,4 82,5	28,5 35,5 44	13 18,5	- 7,5	104 129 161	12,7 15,7 19,5	9 11,4 13,8 16,3				Reset
Código do artigo	Versão 1	Versão 2	Material dos componentes	A	B3	D	D2	D7	H	H1	H2	H3	H4	L	L2	T	CAD	Aces.	Preço	Encomendar
K0659.310802	furo de ajuste com ranhura	sem furo transversal	aço	80	2	24	8	-	85,8	49,1	28,5	13	-	104	12,7	9			sob consulta
K0659.311003	furo de ajuste com ranhura	sem furo transversal	aço	80	3	24	10	-	85,8	49,1	28,5	13	-	104	12,7	11,4			sob consulta
K0659.321003	furo de ajuste com ranhura	sem furo transversal	aço	100	3	29	10	-	107,1	61,4	35,5	13	-	129	15,7	11,4			sob consulta
K0659.321204	furo de ajuste com ranhura	sem furo transversal	aço	100	4	29	12	-	107,1	61,4	35,5	13	-	129	15,7	13,8			sob consulta
K0659.331204	furo de ajuste com ranhura	sem furo transversal	aço	125	4	36	12	-	139,5	82,5	44	18,5	-	161	19,5	13,8			sob consulta
K0659.331405	furo de ajuste com ranhura	sem furo transversal	aço	125	5	36	14	-	139,5	82,5	44	18,5	-	161	19,5	16,3			sob consulta
K0659.3108026	furo de ajuste com ranhura	com furo transversal	aço	80	2	24	8	M6	85,8	49,1	28,5	13	7,5	104	12,7	9			sob consulta
K0659.3110036	furo de ajuste com ranhura	com furo transversal	aço	80	3	24	10	M6	85,8	49,1	28,5	13	7,5	104	12,7	11,4			sob consulta
K0659.3210036	furo de ajuste com ranhura	com furo transversal	aço	100	3	29	10	M6	107,1	61,4	35,5	13	7,5	129	15,7	11,4			sob consulta
K0659.3212046	furo de ajuste com ranhura	com furo transversal	aço	100	4	29	12	M6	107,1	61,4	35,5	13	7,5	129	15,7	13,8			sob consulta
K0659.3312046	furo de ajuste com ranhura	com furo transversal	aço	125	4	36	12	M6	139,5	82,5	44	18,5	7,5	161	19,5	13,8			sob consulta
K0659.3314056	furo de ajuste com ranhura	com furo transversal	aço	125	5	36	14	M6	139,5	82,5	44	18,5	7,5	161	19,5	16,3			sob consulta
K0659.0310802	furo de ajuste com ranhura	sem furo transversal	aço inoxidável	80	2	24	8	-	85,8	49,1	28,5	13	-	104	12,7	9			sob consulta
K0659.0311003	furo de ajuste com ranhura	sem furo transversal	aço inoxidável	80	3	24	10	-	85,8	49,1	28,5	13	-	104	12,7	11,4			sob consulta
K0659.0321003	furo de ajuste com ranhura	sem furo transversal	aço inoxidável	100	3	29	10	-	107,1	61,4	35,5	13	-	129	15,7	11,4			sob consulta
K0659.0321204	furo de ajuste com ranhura	sem furo transversal	aço inoxidável	100	4	29	12	-	107,1	61,4	35,5	13	-	129	15,7	13,8			sob consulta
K0659.0331204	furo de ajuste com ranhura	sem furo transversal	aço inoxidável	125	4	36	12	-	139,5	82,5	44	18,5	-	161	19,5	13,8			sob consulta
K0659.0331405	furo de ajuste com ranhura	sem furo transversal	aço inoxidável	125	5	36	14	-	139,5	82,5	44	18,5	-	161	19,5	16,3			sob consulta
K0659.03108026	furo de ajuste com ranhura	com furo transversal	aço inoxidável	80	2	24	8	M6	85,8	49,1	28,5	13	7,5	104	12,7	9			sob consulta
K0659.03110036	furo de ajuste com ranhura	com furo transversal	aço inoxidável	80	3	24	10	M6	85,8	49,1	28,5	13	7,5	104	12,7	11,4			sob consulta
K0659.03210036	furo de ajuste com ranhura	com furo transversal	aço inoxidável	100	3	29	10	M6	107,1	61,4	35,5	13	7,5	129	15,7	11,4			sob consulta
K0659.03212046	furo de ajuste com ranhura	com furo transversal	aço inoxidável	100	4	29	12	M6	107,1	61,4	35,5	13	7,5	129	15,7	13,8			sob consulta
K0659.03312046	furo de ajuste com ranhura	com furo transversal	aço inoxidável	125	4	36	12	M6	139,5	82,5	44	18,5	7,5	161	19,5	13,8			sob consulta
K0659.03314056	furo de ajuste com ranhura	com furo transversal	aço inoxidável	125	5	36	14	M6	139,5	82,5	44	18,5	7,5	161	19,5	16,3			sob consulta
