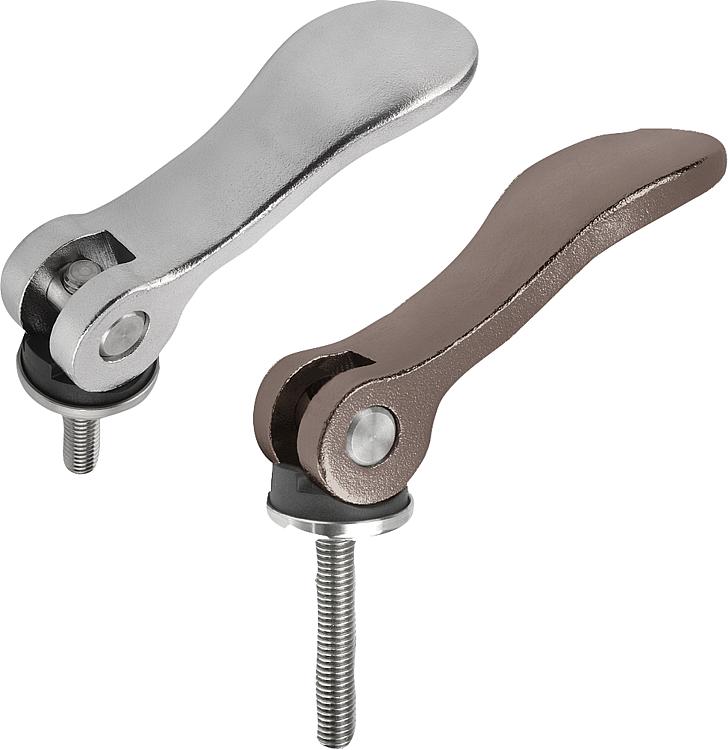

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Cabo da alavanca de aço inoxidável 1.4308 (corresponde ao AISI 304).
Arruela de pressão de plástico PA 66 GF 35-X, reforçada com fibra de vidro.
Pino de eixo, arruela e parafuso prisioneiro em aço inoxídável 1.4305 (corresponde a AISI 303).

Versão:Cabo da alavanca com polimento eletrolítico ou jateado.
Arruela de pressão preta.
Pino de eixo, arruela e parafuso prisioneiro com superfícies sem tratamento. Indicação:Plásticos possuem a propriedade de deformação, quando submetidos a cargas (fluência).Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0645_AG inch Alavanca excêntrica de aço inoxidável com rosca macho, arruela de pressão de plástico-metal e prisioneiro de aço inoxidável - inch

218 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Superfície Corpo básico	D	D1	D2	B	B1	H	H1	A	A1	L	Curso S	Força de aperto F (kN)	Força manual FH N	Preço
K0645.95120ADX10	com polimento eletrolítico	6-32	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	sob consulta
K0645.95120ADX15	com polimento eletrolítico	6-32	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	sob consulta
K0645.95120ADX30	com polimento eletrolítico	6-32	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	sob consulta
K0645.95120AEX10	com polimento eletrolítico	8-32	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	sob consulta
K0645.95120AEX15	com polimento eletrolítico	8-32	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	sob consulta
K0645.95120AEX30	com polimento eletrolítico	8-32	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	sob consulta
K0645.05120AEX15	com polimento eletrolítico	8-32	15,4	8	18	13	11,2	17	52,3	59,1	15	1	2,5	100	sob consulta
K0645.05120AEX20	com polimento eletrolítico	8-32	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	sob consulta
K0645.05120AEX30	com polimento eletrolítico	8-32	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	sob consulta
K0645.05120A0X20	com polimento eletrolítico	10-24	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	sob consulta
K0645.05120A0X30	com polimento eletrolítico	10-24	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	sob consulta
K0645.05120A0X40	com polimento eletrolítico	10-24	15,4	8	18	13	11,2	17	52,3	59,1	40	1	2,5	100	sob consulta
K0645.05120A0X50	com polimento eletrolítico	10-24	15,4	8	18	13	11,2	17	52,3	59,1	50	1	2,5	100	sob consulta
K0645.05120A1X20	com polimento eletrolítico	10-32	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	sob consulta
K0645.05120A1X30	com polimento eletrolítico	10-32	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	sob consulta
K0645.05120A1X40	com polimento eletrolítico	10-32	15,4	8	18	13	11,2	17	52,3	59,1	40	1	2,5	100	sob consulta
K0645.05120A1X50	com polimento eletrolítico	10-32	15,4	8	18	13	11,2	17	52,3	59,1	50	1	2,5	100	sob consulta
K0645.15120A1X20	com polimento eletrolítico	10-32	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	sob consulta
K0645.15120A1X30	com polimento eletrolítico	10-32	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	sob consulta
K0645.15120A1X40	com polimento eletrolítico	10-32	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	sob consulta
K0645.15120A1X50	com polimento eletrolítico	10-32	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	sob consulta
K0645.15120A2X20	com polimento eletrolítico	1/4-20	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	sob consulta
K0645.15120A2X30	com polimento eletrolítico	1/4-20	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	sob consulta
K0645.15120A2X40	com polimento eletrolítico	1/4-20	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	sob consulta
K0645.15120A2X50	com polimento eletrolítico	1/4-20	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	sob consulta
K0645.25120A3X25	com polimento eletrolítico	5/16-18	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	sob consulta
K0645.25120A3X30	com polimento eletrolítico	5/16-18	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	sob consulta
K0645.25120A3X40	com polimento eletrolítico	5/16-18	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	sob consulta
K0645.25120A3X50	com polimento eletrolítico	5/16-18	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	sob consulta
K0645.25120A4X25	com polimento eletrolítico	3/8-16	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	sob consulta
K0645.25120A4X30	com polimento eletrolítico	3/8-16	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	sob consulta
K0645.25120A4X40	com polimento eletrolítico	3/8-16	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	sob consulta
K0645.25120A4X50	com polimento eletrolítico	3/8-16	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	sob consulta
