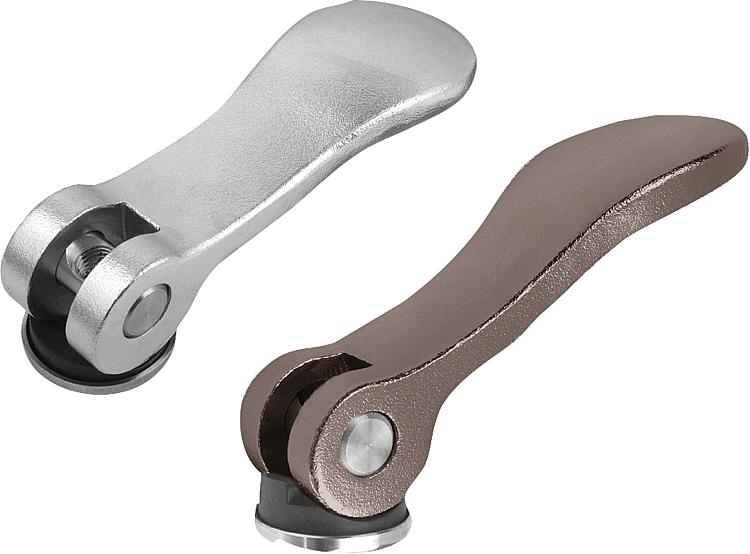

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Cabo de alavanca 1.4308 (corresponde ao AISI 304).
Arruela de pressão em plástico PA 66 GF 35-X reforçada com fibra de vidro.
Pino de eixo, arruela 1.4305 (corresponde a AISI 303).

Versão:Cabo da alavanca com polimento eletrolítico ou jateado.
Arruela de pressão preta.
Pino de eixo com superfície sem proteção anticorrosiva.Indicação:Plásticos possuem a propriedade de deformação, quando submetidos a cargas (fluência).Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0645_IG inch Alavanca excêntrica de aço inoxidável com rosca fêmea, arruela de pressão de plástico-metal - inch

214 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Superfície Corpo básico	D	D1	D2	B	B1	H	H1	A	A1	Curso S	Força de aperto F (kN)	Força manual FH N	Preço
K0645.95120AD	com polimento eletrolítico	6-32	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	sob consulta
K0645.95120AE	com polimento eletrolítico	8-32	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	sob consulta
K0645.05120AE	com polimento eletrolítico	8-32	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	sob consulta
K0645.05120A0	com polimento eletrolítico	10-24	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	sob consulta
K0645.05120A1	com polimento eletrolítico	10-32	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	sob consulta
K0645.15120A1	com polimento eletrolítico	10-32	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	sob consulta
K0645.15120A2	com polimento eletrolítico	1/4-20	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	sob consulta
K0645.25120A3	com polimento eletrolítico	5/16-18	27,1	11	33,3	24	18	28,5	96	108	1,5	8	350	sob consulta
K0645.95123AD	jateado	6-32	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	sob consulta
K0645.95123AE	jateado	8-32	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	sob consulta
K0645.05123AE	jateado	8-32	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	sob consulta
K0645.05123A0	jateado	10-24	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	sob consulta
K0645.05123A1	jateado	10-32	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	sob consulta
K0645.15123A1	jateado	10-32	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	sob consulta
K0645.15123A2	jateado	1/4-20	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	sob consulta
K0645.25123A3	jateado	5/16-18	27,1	11	33,3	24	18	28,5	96	108	1,5	8	350	sob consulta
