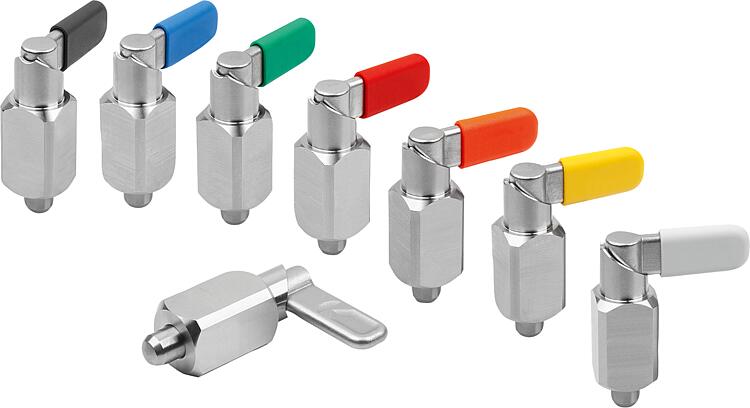

Trava de aço inoxidável com perfil quadrado

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Posicionadores com mola, Pinos de retenção, Pinos de bloqueio esféricos
    - Trava
      - Trava de aço inoxidável com perfil quadrado

Descrição do artigo/Imagens dos produtos

DescriçãoDescrição do produto:As travas são usadas para evitar alterações da posição de engate, causadas por
forças transversais.
Ao girar a trava 180°, o pino guia de travamento retrai, permitindo alterar assim
a posição de engate.
O entalhe de engate faz com que a trava seja mantida nesta posição e o pino
permaneça retraído.Material:Trava 1.4308.
Bucha 1.4301.
Pino de guia de travamento 1.4305.
Mola de pressão 1.4310.
Tampa da trava de termoplástico PA.Versão:Bucha e trava de superfície sem tratamento.
Pino de guia para travamento retificado e com superfície sem tratamento.
Mola de pressão com superfície sem tratamento.
Tampa da trava em diferentes cores:
- cinza escuro RAL 7021
- laranja puro RAL 2004
- amarelo colza RAL 1021
- vermelho tráfego RAL 3020
- verde segurança RAL 6032
- azul tráfego RAL 5017
- cinza claro RAL 7035Indicação:Graças à bucha quadrada, as travas são adequadas para soldagem. Recomenda-se o posicionamento por solda a ponto para evitar o aquecimento excessivo da mola.Vantagens:Ao girar a trava em 180°, o pino de guia para travamento retrai.
Opcionalmente, com tampas da trava de plástico coloridas.
Bucha quadrada para soldagem.Sob consulta:Versões especiais.
Acessórios:Buchas de posicionamento K1290, K1839, K1840.

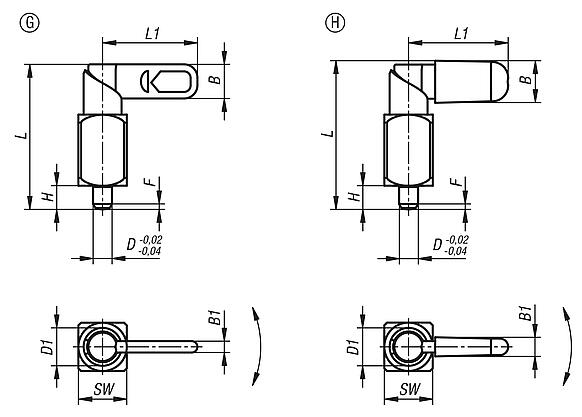

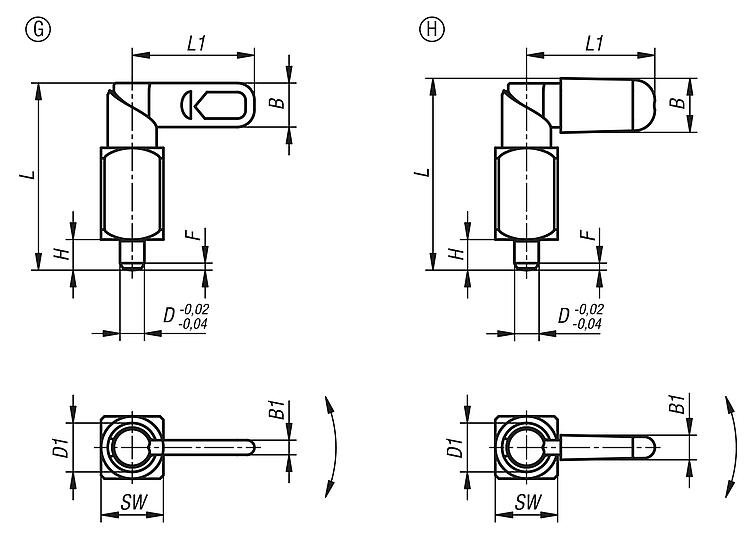

Indicação de desenho:

Forma G: sem tampa da trava
Forma H: com tampa da trava

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2223 Trava de aço inoxidável com perfil quadrado

225 kB

Desenhos (visão geral)

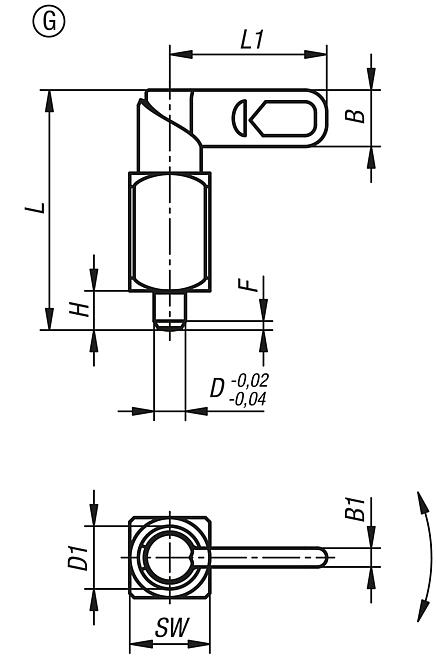

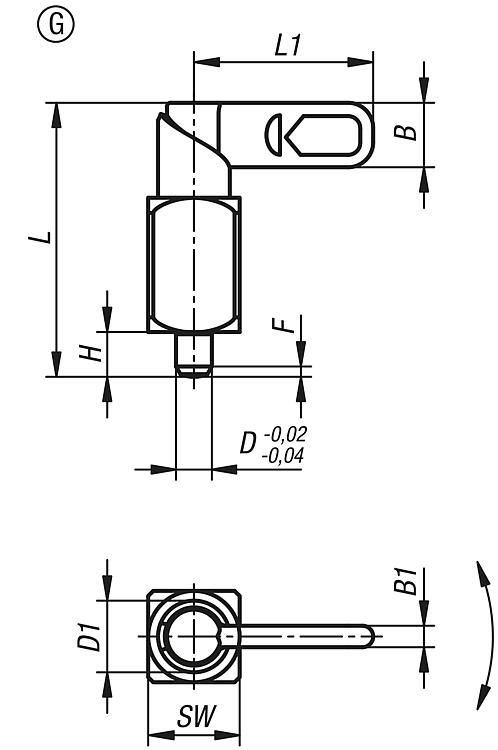

Parafuso de travamento de aço inoxidável com perfil quadrado, forma G, sem tampa de revestimento da trava

mais informações

Desenhos

Parafuso de travamento de aço inoxidável com perfil quadrado, forma G, sem tampa de revestimento da trava

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	L	L1	B	B1	H	F x 30°	SW	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K2223.1100410	G	4	10	38,5	25	9	3	6	1	12	8	14	sob consulta
K2223.1100510	G	5	10	38,5	25	9	3	6	1,3	12	8	14	sob consulta
K2223.1100610	G	6	10	38,5	25	9	3	6	1,8	12	8	14	sob consulta
K2223.1100512	G	5	12	47,4	30	10,8	3,6	8	1,3	16	8	14	sob consulta
K2223.1100612	G	6	12	47,4	30	10,8	3,6	8	1,8	16	8	14	sob consulta
K2223.1100812	G	8	12	47,4	30	10,8	3,6	8	2,3	16	8	14	sob consulta
K2223.1100616	G	6	16	61,2	40	14,4	4,8	10	1,8	20	15	35	sob consulta
K2223.1100816	G	8	16	61,2	40	14,4	4,8	10	2,3	20	15	35	sob consulta
K2223.1101016	G	10	16	61,2	40	14,4	4,8	10	2,8	20	15	35	sob consulta
K2223.1100820	G	8	20	71	50	18	6	12	2,3	24	20	60	sob consulta
K2223.1101020	G	10	20	71	50	18	6	12	2,8	24	20	60	sob consulta
K2223.1101220	G	12	20	71	50	18	6	12	3	24	20	60	sob consulta

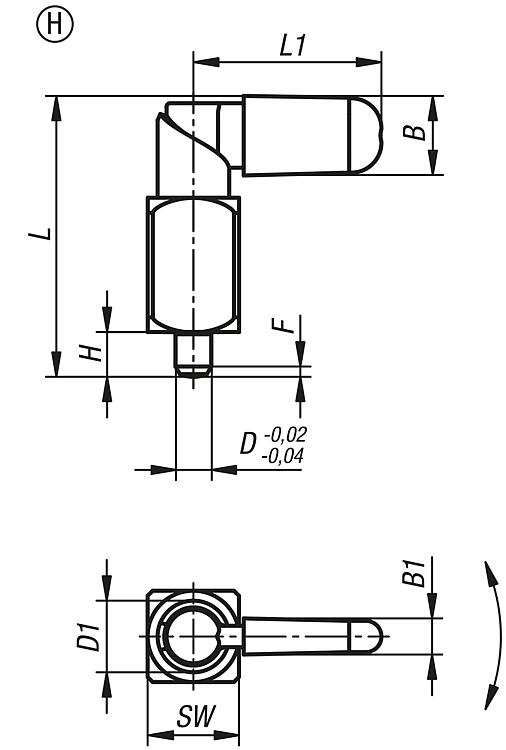

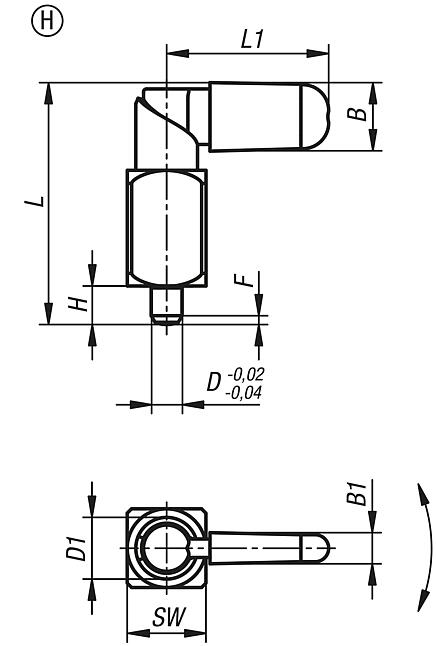

Parafuso de travamento de aço inoxidável com perfil quadrado, forma H, com tampa de revestimento da trava

mais informações

Desenhos

Parafuso de travamento de aço inoxidável com perfil quadrado, forma H, com tampa de revestimento da trava

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Cor dos componentes	D	D1	L	L1	B	B1	H	F x 30°	SW	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K2223.1110410	H	grafite RAL 7021	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14	sob consulta
K2223.1110510	H	grafite RAL 7021	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14	sob consulta
K2223.1110610	H	grafite RAL 7021	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14	sob consulta
K2223.1110512	H	grafite RAL 7021	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14	sob consulta
K2223.1110612	H	grafite RAL 7021	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14	sob consulta
K2223.1110812	H	grafite RAL 7021	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14	sob consulta
K2223.1110616	H	grafite RAL 7021	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35	sob consulta
K2223.1110816	H	grafite RAL 7021	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35	sob consulta
K2223.1111016	H	grafite RAL 7021	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35	sob consulta
K2223.1110820	H	grafite RAL 7021	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60	sob consulta
K2223.1111020	H	grafite RAL 7021	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60	sob consulta
K2223.1111220	H	grafite RAL 7021	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60	sob consulta
K2223.11104102	H	laranja RAL 2004	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14	sob consulta
K2223.11105102	H	laranja RAL 2004	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14	sob consulta
K2223.11106102	H	laranja RAL 2004	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14	sob consulta
K2223.11105122	H	laranja RAL 2004	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14	sob consulta
K2223.11106122	H	laranja RAL 2004	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14	sob consulta
K2223.11108122	H	laranja RAL 2004	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14	sob consulta
K2223.11106162	H	laranja RAL 2004	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35	sob consulta
K2223.11108162	H	laranja RAL 2004	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35	sob consulta
K2223.11110162	H	laranja RAL 2004	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35	sob consulta
K2223.11108202	H	laranja RAL 2004	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60	sob consulta
K2223.11110202	H	laranja RAL 2004	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60	sob consulta
K2223.11112202	H	laranja RAL 2004	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60	sob consulta
K2223.111041016	H	amarelo RAL 1021	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14	sob consulta
K2223.111051016	H	amarelo RAL 1021	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14	sob consulta
K2223.111061016	H	amarelo RAL 1021	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14	sob consulta
K2223.111051216	H	amarelo RAL 1021	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14	sob consulta
K2223.111061216	H	amarelo RAL 1021	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14	sob consulta
K2223.111081216	H	amarelo RAL 1021	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14	sob consulta
K2223.111061616	H	amarelo RAL 1021	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35	sob consulta
K2223.111081616	H	amarelo RAL 1021	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35	sob consulta
K2223.111101616	H	amarelo RAL 1021	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35	sob consulta
K2223.111082016	H	amarelo RAL 1021	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60	sob consulta
K2223.111102016	H	amarelo RAL 1021	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60	sob consulta
K2223.111122016	H	amarelo RAL 1021	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60	sob consulta
K2223.111041084	H	vermelho RAL 3020	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14	sob consulta
K2223.111051084	H	vermelho RAL 3020	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14	sob consulta
K2223.111061084	H	vermelho RAL 3020	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14	sob consulta
K2223.111051284	H	vermelho RAL 3020	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14	sob consulta
K2223.111061284	H	vermelho RAL 3020	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14	sob consulta
K2223.111081284	H	vermelho RAL 3020	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14	sob consulta
K2223.111061684	H	vermelho RAL 3020	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35	sob consulta
K2223.111081684	H	vermelho RAL 3020	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35	sob consulta
K2223.111101684	H	vermelho RAL 3020	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35	sob consulta
K2223.111082084	H	vermelho RAL 3020	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60	sob consulta
K2223.111102084	H	vermelho RAL 3020	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60	sob consulta
K2223.111122084	H	vermelho RAL 3020	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60	sob consulta
K2223.111041086	H	verde RAL 6032	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14	sob consulta
K2223.111051086	H	verde RAL 6032	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14	sob consulta
K2223.111061086	H	verde RAL 6032	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14	sob consulta
K2223.111051286	H	verde RAL 6032	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14	sob consulta
K2223.111061286	H	verde RAL 6032	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14	sob consulta
K2223.111081286	H	verde RAL 6032	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14	sob consulta
K2223.111061686	H	verde RAL 6032	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35	sob consulta
K2223.111081686	H	verde RAL 6032	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35	sob consulta
K2223.111101686	H	verde RAL 6032	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35	sob consulta
K2223.111082086	H	verde RAL 6032	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60	sob consulta
K2223.111102086	H	verde RAL 6032	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60	sob consulta
K2223.111122086	H	verde RAL 6032	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60	sob consulta
K2223.111041087	H	azul RAL 5017	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14	sob consulta
K2223.111051087	H	azul RAL 5017	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14	sob consulta
K2223.111061087	H	azul RAL 5017	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14	sob consulta
K2223.111051287	H	azul RAL 5017	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14	sob consulta
K2223.111061287	H	azul RAL 5017	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14	sob consulta
K2223.111081287	H	azul RAL 5017	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14	sob consulta
K2223.111061687	H	azul RAL 5017	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35	sob consulta
K2223.111081687	H	azul RAL 5017	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35	sob consulta
K2223.111101687	H	azul RAL 5017	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35	sob consulta
K2223.111082087	H	azul RAL 5017	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60	sob consulta
K2223.111102087	H	azul RAL 5017	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60	sob consulta
K2223.111122087	H	azul RAL 5017	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60	sob consulta
K2223.111041088	H	cinza RAL 7035	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14	sob consulta
K2223.111051088	H	cinza RAL 7035	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14	sob consulta
K2223.111061088	H	cinza RAL 7035	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14	sob consulta
K2223.111051288	H	cinza RAL 7035	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14	sob consulta
K2223.111061288	H	cinza RAL 7035	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14	sob consulta
K2223.111081288	H	cinza RAL 7035	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14	sob consulta
K2223.111061688	H	cinza RAL 7035	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35	sob consulta
K2223.111081688	H	cinza RAL 7035	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35	sob consulta
K2223.111101688	H	cinza RAL 7035	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35	sob consulta
K2223.111082088	H	cinza RAL 7035	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60	sob consulta
K2223.111102088	H	cinza RAL 7035	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60	sob consulta
K2223.111122088	H	cinza RAL 7035	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60	sob consulta
