    - Tampão de ajuste em plástico com inserção antiderrapante para tubos redondos e quadrados

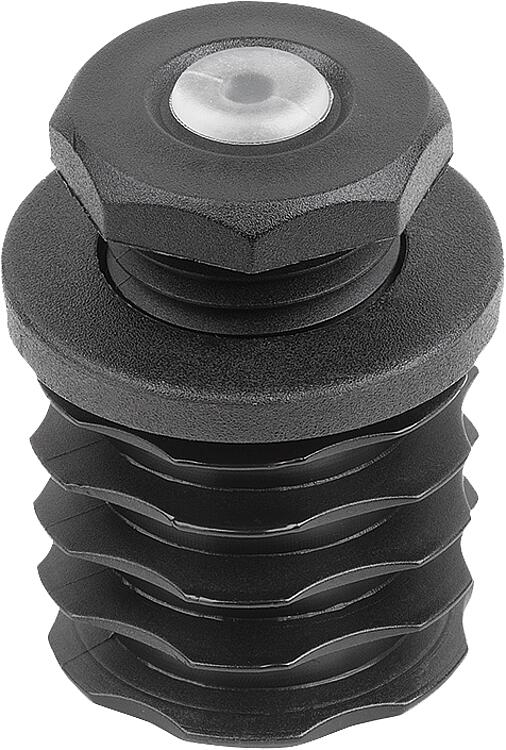

      - Tampão de ajuste em plástico com inserção antiderrapante para tubos redondos e quadrados, forma A, redondo

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Corpo básico em poliamida.
Com inserção antiderrapante em elastômero de poliuretano.Versão:Estrutura básica: preto.Indicação:O ajuste da base deve ser feito sem carga.
A capacidade de suporte de carga estática axial indicada se refere a um parafuso desaparafusado a 10 mm para fora e totalmente plano.
Os tampões de ajuste não são adequados como deslizadores de carga e não se destinam a cargas dinâmicas.

O formato lamelar da porca pode ser fechado ou interrompido.

Forma A e forma B: a partir de 60 mm com porca roscada montada.Aplicação:Os tampões de ajuste são usados em tubos de aço, tampas de tubos ou estruturas de base de alumínio na indústria, no comércio e em residências. Especialmente adequado para evitar um deslizamento em pisos lisos.Montagem:A montagem pode ser efetuada manualmente pressionando para dentro ou batendo com um martelo anti-retrocesso.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2034_A Tampão de ajuste em plástico com inserção antiderrapante para tubos redondos e quadrados, forma A, redondo

284 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 2	Forma	Tipo da forma	D	D1	H	H1	L	L1	L2	SW	Capacidade de carga máx. kN (apenas com carga estática)	Adequado para	Preço
K2034.00251520	para tubos redondos	A	redondo	25	M16	5	5	19,7	22	29	24	1,5	Ø25x1,5-2	sob consulta
K2034.00301015	para tubos redondos	A	redondo	30	M22	5	5	19,7	29	-	28	3	Ø30x1-1,5	sob consulta
K2034.00301520	para tubos redondos	A	redondo	30	M22	5	5	27	29	-	28	2,5	Ø30x1,5-2	sob consulta
K2034.00321520	para tubos redondos	A	redondo	32	M22	5	5	19,7	29	-	28	3	Ø32x1,5-2	sob consulta
K2034.00351520	para tubos redondos	A	redondo	35	M22	5	5	29,3	29	-	28	3	Ø35x1,5-2	sob consulta
K2034.00352025	para tubos redondos	A	redondo	35	M22	5	5	29,3	29	-	28	3	Ø35x2-2,5	sob consulta
K2034.00381520	para tubos redondos	A	redondo	38	M22	5	5	29,3	29	-	28	3	Ø38x1,5-2	sob consulta
K2034.00401520	para tubos redondos	A	redondo	40	M22	5	5	29,3	29	-	28	3	Ø40x1,5-2	sob consulta
K2034.00402025	para tubos redondos	A	redondo	40	M22	5	5	29,3	29	-	28	3	Ø40x2-2,5	sob consulta
K2034.00421520	para tubos redondos	A	redondo	42	M30	5	5	29,3	31	-	41	3	Ø42x1,5-2	sob consulta
K2034.00451520	para tubos redondos	A	redondo	45	M30	5	5	29,3	31	-	41	3	Ø45x1,5-2	sob consulta
K2034.00501520	para tubos redondos	A	redondo	50	M30	5	5	29,3	31	-	41	3	Ø50x1,5-2	sob consulta
K2034.00511220	para tubos redondos	A	redondo	50,8	M30	5	5	29,3	31	-	41	3	Ø50,8x1,2-2	sob consulta
K2034.00601520	para tubos redondos	A	redondo	60	S42X2	6	10	34,7	40	-	58	3	Ø60x1,5-2	sob consulta
K2034.00801520	para tubos redondos	A	redondo	80	S56X2	6	10	34,7	40	-	74	3	Ø80x1,5-2	sob consulta
