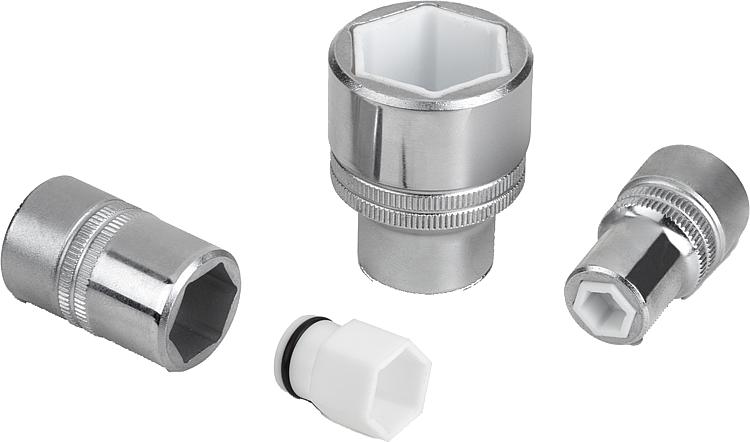

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Soquete de aço ferramenta.
Aplicação PETP-especial.Versão:Soquete banhado a cromo.Indicação:Soquete:
Soquete com 1/2“ acionamento, fabricante Hazet. Modificado especialmente para alojamento dos insertos de plástico. Graças ao comprimento e formato interno do soquete, o inserto plástico é mantido de forma segura. Como resultado, obtém-se uma transmissão de força ideal para a cabeça do parafuso. Quando usado adequadamente, o contato metálico entre o soquete e a cabeça sextavada é evitado, devido à sua construção. Sendo assim, fica excluída a possibilidade de corrosão por contato.

Inserto de plástico:
Inserto de plástico para apertar e soltar parafusos e porcas da linha de produtos KIPP NOVOnox hygienic. As superfícies polidas e sensíveis estão protegidas, evitando assim a possível corrosão subsequente de contato.
O pressionamento no soquete especial é feito manualmente. Através do fechamento de forma e do dispositivo de aperto, obtém-se uma retenção ideal no soquete. Para trocar os insertos de plástico desgastados, não é necessário utilizar nenhuma ferramenta especial.
Com um torque de aperto definido (classe de resistência 6.8), os encaixes de plástico alcançam uma vida útil de até 1000 ciclos de substituição.

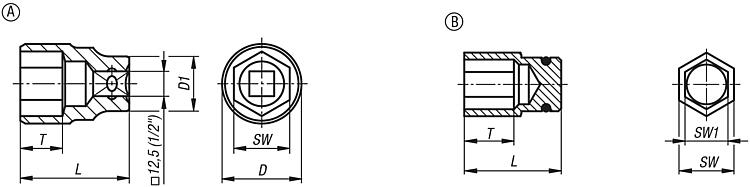

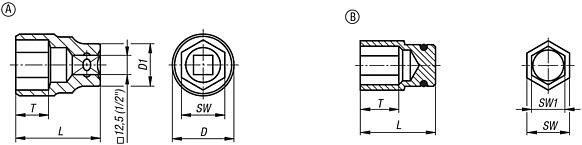

Indicação de desenho:

A) Soquete
B) Encaixe de plástico

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1361 Soquetes e encaixes de plástico

152 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

	Soquete Suporte Protetor	15,3 16,6 19,1 22,9 26,6 29 35,2 -	22 23,6 23 25 -	36,6 37,3 37,1 37 36,8 44,4 18 19,5 21,5 22 26,5	10,6 10,1 11,3 13,2 12,9 18,1 6 10 11 13,5 12 18	10 11 13 16 19 21 27	- 5 5,5 6 7 8 10 11 13 16 17 18 19 21 22 24				Reset
Código do artigo	Denominação	D=Diâmetro externo	D1	L	T	SW=Aberturas de chaves	SW1	CAD	Aces.	Preço	Encomendar
K1361.1012	Soquete	15,3	22	36,6	10,6	10	-			sob consulta
K1361.1112	Soquete	16,6	22	37,3	10,1	11	-			sob consulta
K1361.1312	Soquete	19,1	22	37,3	10,6	13	-			sob consulta
K1361.1612	Soquete	22,9	23,6	37,1	11,3	16	-			sob consulta
K1361.1912	Soquete	26,6	23	37	13,2	19	-			sob consulta
K1361.2112	Soquete	29	25	36,8	12,9	21	-			sob consulta
K1361.2712	Soquete	35,2	25	44,4	18,1	27	-			sob consulta
K1361.0502	Suporte Protetor	-	-	18	6	10	5			sob consulta
K1361.0503	Suporte Protetor	-	-	18	6	10	5,5			sob consulta
K1361.0603	Suporte Protetor	-	-	18	6	10	6			sob consulta
K1361.0704	Suporte Protetor	-	-	18	6	10	7			sob consulta
K1361.0805	Suporte Protetor	-	-	18	6	11	8			sob consulta
K1361.1006	Suporte Protetor	-	-	19,5	10	13	10			sob consulta
K1361.1107	Suporte Protetor	-	-	21,5	11	16	11			sob consulta
K1361.1308	Suporte Protetor	-	-	21,5	11	16	13			sob consulta
K1361.1610	Suporte Protetor	-	-	22	13,5	19	16			sob consulta
K1361.1710	Suporte Protetor	-	-	21,5	12	21	17			sob consulta
K1361.1812	Suporte Protetor	-	-	21,5	12	21	18			sob consulta
K1361.1913	Suporte Protetor	-	-	21,5	12	21	19			sob consulta
K1361.2114	Suporte Protetor	-	-	26,5	18	27	21			sob consulta
K1361.2214	Suporte Protetor	-	-	26,5	18	27	22			sob consulta
K1361.2416	Suporte Protetor	-	-	26,5	18	27	24			sob consulta
