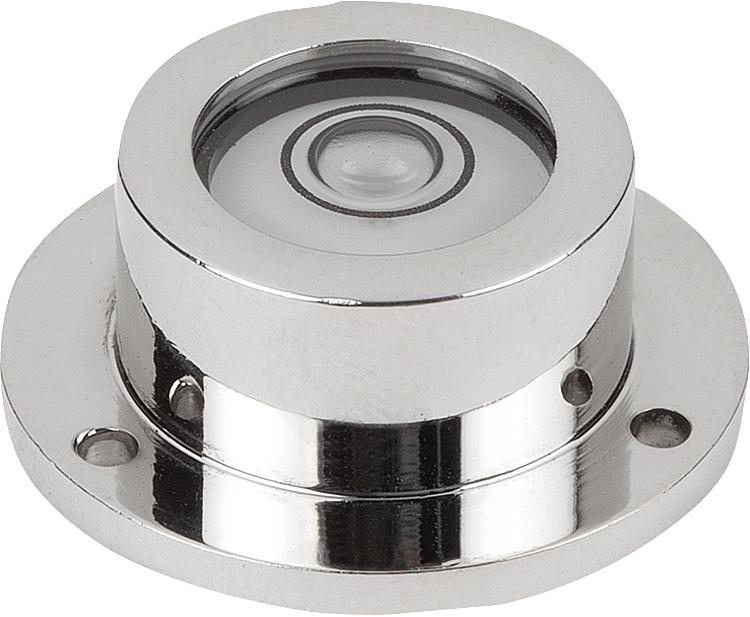

        Níveis circulares olho de boi no modelo para aparafusamento, forma A com flange aparafusável

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Suporte em latão.
Estrutura do nível em poliamida. Versão:niquelado e altamente polido.Indicação:Níveis são usados como instrumento de marcação zero ou para verificação da posição horizontal, por exemplo, em níveis, medidores de inclinação, instrumentos de medição e na engenharia mecânica.
Os níveis circulares olho de boi podem ser aparafusados por meio de três furos.
- Ajustados sobre a superfície de assento polida do flange (lado superior)
- Sensibilidade em minutos de ângulo em curso de bolha de 2 mm
- Enchimento claro
- Anel de contraste preto
- Fundo de nível brancoFaixa de temperatura:-35 °C até +55 °C.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1154_A Níveis circulares olho de boi no modelo para aparafusamento, forma A com flange aparafusável

200 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D2	D3	D4	H	H1	Sensibilidade	Preço
K1154.1141030	A	20	14	10	17	1,6	10	1,8	30'	sob consulta
K1154.1171030	A	25	17	12	21	2	10	2	30'	sob consulta
K1154.1181130	A	30	18	12	24	2,5	11	3	30'	sob consulta
K1154.1281430	A	40	28	20	34,5	2,5	14	4	30'	sob consulta
K1154.1341530	A	50	34	25	43	3	15	5	30'	sob consulta
