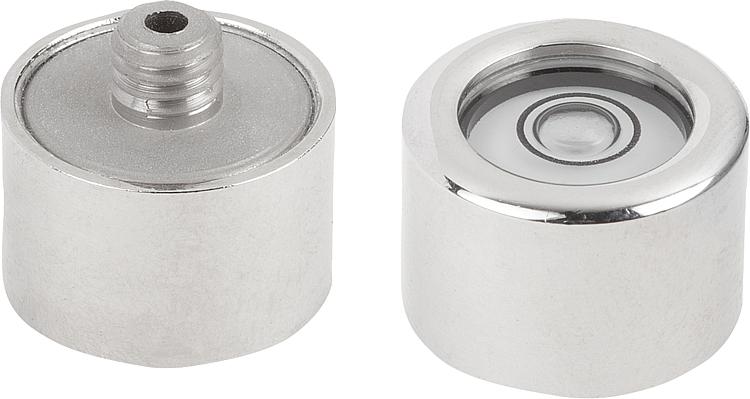

        Níveis circulares olho de boi no modelo cilindrico, forma B com pino roscado

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Suporte em latão.
Estrutura do nível em poliamida. Versão:niquelado e altamente polido.Indicação:Níveis de bolha de ar são usados como instrumento de marcação zero ou para verificação da posição horizontal, por exemplo, em níveis, medidores de inclinação, instrumentos de medição e na engenharia mecânica.
Na forma B, eles podem ser fixados com ajuda de um pino roscado.
- Sensibilidade em minutos de arco para um curso de bolha de 2 mm
- O nível circular olho de boi é ajustado na borda de apoio do suporte do nível
- Encontram-se à disposição diferentes pinos roscados para seleção
- Enchimento claro
- Anel de contraste preto
- Fundo de nível brancoFaixa de temperatura:-35 °C até +55 °C.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1155_B Níveis circulares olho de boi no modelo cilindrico, forma B com pino roscado

164 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D1	D2	D4	H	H1	Sensibilidade	Preço
K1155.2140730	B	14	10	M4	7,5	5	30'	sob consulta
K1155.2181230	B	18	12	M6	12	5	30'	sob consulta
K1155.2201230	B	20	14	M5	12	8	30'	sob consulta
K1155.2301530	B	30	21	M8	15	10	30'	sob consulta
