Fitas métricas de aço autocolantes

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Escalas, anéis de escala, níveis de bolha
    - Escalas
      - Fitas métricas de aço autocolantes

Descrição do artigo/Imagens dos produtos

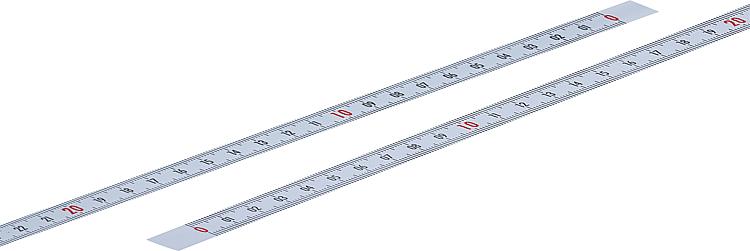

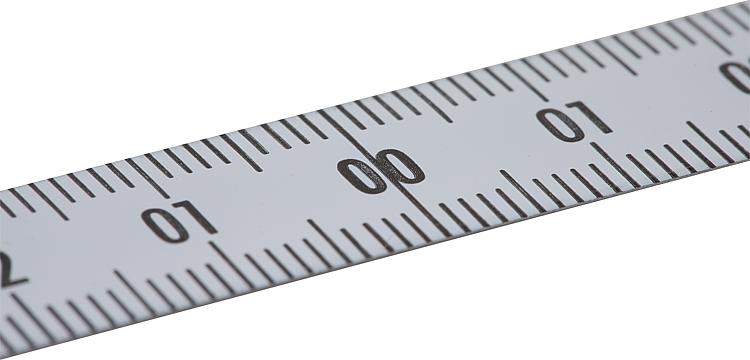

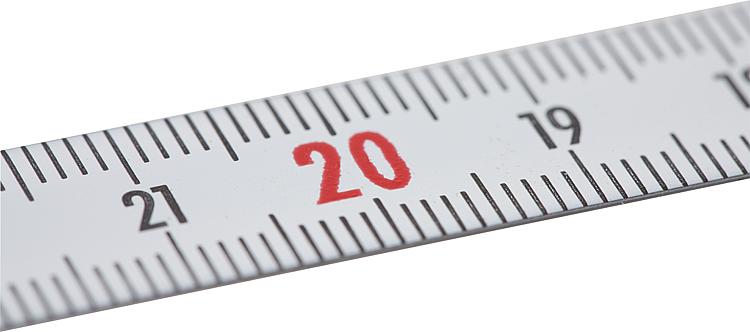

DescriçãoMaterial:Aço.Versão:peça pintada em branco.Indicação:Fitas métricas com escalas de graduação em mm na borda superior e inferior, além de numeração contínua em centímetros na cor preta. Números decimais em vermelho (versão abaixo de 1 m de comprimento e ponto zero centrado, disponível apenas na cor preta).
As fitas métricas possuem uma parte traseira auto-adesiva, que é fornecida com uma película protetora. Essa película deve ser removida antes da adesão final.Aplicação:As escalas de graduação são usadas sempre que se tratar de uma medição precisa.
Elas são utilizadas em máquinas, mesas e bancadas de trabalho.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1301 Fitas métricas de aço autocolantes

234 kB

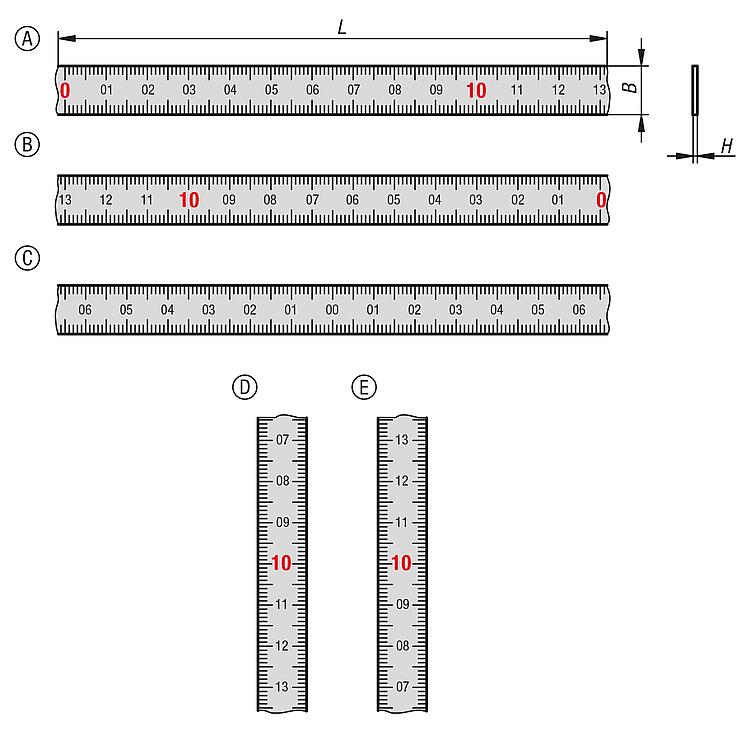

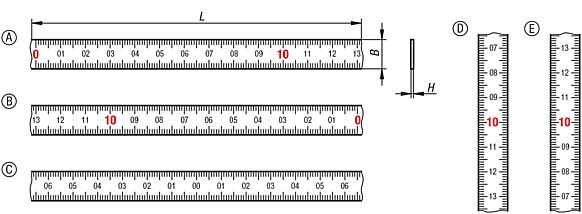

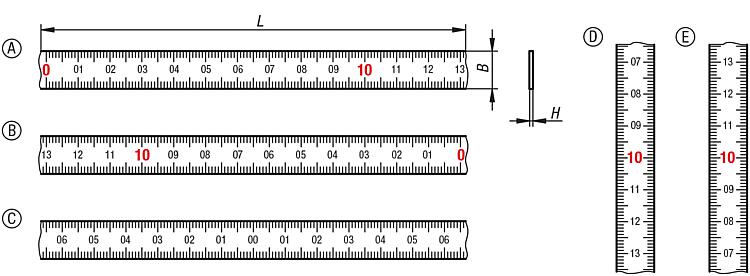

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	Forma	Ponto zero	Divisão	Escalas	B	H	L	Preço
K1301.00021010X0300	horizontal	A	à esquerda	1 mm	em ambos os lados	10	0,5	300	sob consulta
K1301.00021010X0500	horizontal	A	à esquerda	1 mm	em ambos os lados	10	0,5	500	sob consulta
K1301.00021010X1000	horizontal	A	à esquerda	1 mm	em ambos os lados	10	0,5	1000	sob consulta
K1301.00021010X2000	horizontal	A	à esquerda	1 mm	em ambos os lados	10	0,5	2000	sob consulta
K1301.00021010X3000	horizontal	A	à esquerda	1 mm	em ambos os lados	10	0,5	3000	sob consulta
K1301.00021010X5000	horizontal	A	à esquerda	1 mm	em ambos os lados	10	0,5	5000	sob consulta
K1301.00021010X6000	horizontal	A	à esquerda	1 mm	em ambos os lados	10	0,5	6000	sob consulta
K1301.00021013X0300	horizontal	A	à esquerda	1 mm	em ambos os lados	13	0,5	300	sob consulta
K1301.00021013X0500	horizontal	A	à esquerda	1 mm	em ambos os lados	13	0,5	500	sob consulta
K1301.00021013X1000	horizontal	A	à esquerda	1 mm	em ambos os lados	13	0,5	1000	sob consulta
K1301.00021013X2000	horizontal	A	à esquerda	1 mm	em ambos os lados	13	0,5	2000	sob consulta
K1301.00021013X3000	horizontal	A	à esquerda	1 mm	em ambos os lados	13	0,5	3000	sob consulta
K1301.00021013X5000	horizontal	A	à esquerda	1 mm	em ambos os lados	13	0,5	5000	sob consulta
K1301.00021013X6000	horizontal	A	à esquerda	1 mm	em ambos os lados	13	0,5	6000	sob consulta
K1301.00221010X0300	horizontal	B	à direita	1 mm	em ambos os lados	10	0,5	300	sob consulta
K1301.00221010X0500	horizontal	B	à direita	1 mm	em ambos os lados	10	0,5	500	sob consulta
K1301.00221010X1000	horizontal	B	à direita	1 mm	em ambos os lados	10	0,5	1000	sob consulta
K1301.00221010X2000	horizontal	B	à direita	1 mm	em ambos os lados	10	0,5	2000	sob consulta
K1301.00221010X3000	horizontal	B	à direita	1 mm	em ambos os lados	10	0,5	3000	sob consulta
K1301.00221010X5000	horizontal	B	à direita	1 mm	em ambos os lados	10	0,5	5000	sob consulta
K1301.00221010X6000	horizontal	B	à direita	1 mm	em ambos os lados	10	0,5	6000	sob consulta
K1301.00221013X0300	horizontal	B	à direita	1 mm	em ambos os lados	13	0,5	300	sob consulta
K1301.00221013X0500	horizontal	B	à direita	1 mm	em ambos os lados	13	0,5	500	sob consulta
K1301.00221013X1000	horizontal	B	à direita	1 mm	em ambos os lados	13	0,5	1000	sob consulta
K1301.00221013X2000	horizontal	B	à direita	1 mm	em ambos os lados	13	0,5	2000	sob consulta
K1301.00221013X3000	horizontal	B	à direita	1 mm	em ambos os lados	13	0,5	3000	sob consulta
K1301.00221013X5000	horizontal	B	à direita	1 mm	em ambos os lados	13	0,5	5000	sob consulta
K1301.00221013X6000	horizontal	B	à direita	1 mm	em ambos os lados	13	0,5	6000	sob consulta
K1301.00121013X0800	horizontal	C	central	1 mm	em ambos os lados	13	0,5	800	sob consulta
K1301.00121013X2000	horizontal	C	central	1 mm	em ambos os lados	13	0,5	2000	sob consulta
K1301.00121013X2500	horizontal	C	central	1 mm	em ambos os lados	13	0,5	2500	sob consulta
K1301.00121013X8000	horizontal	C	central	1 mm	em ambos os lados	13	0,5	8000	sob consulta
K1301.01021013X1000	vertical	D	em cima	1 mm	em ambos os lados	13	0,5	1000	sob consulta
K1301.01021013X2000	vertical	D	em cima	1 mm	em ambos os lados	13	0,5	2000	sob consulta
K1301.01021013X3000	vertical	D	em cima	1 mm	em ambos os lados	13	0,5	3000	sob consulta
K1301.01021013X5000	vertical	D	em cima	1 mm	em ambos os lados	13	0,5	5000	sob consulta
K1301.01221013X1000	vertical	E	embaixo	1 mm	em ambos os lados	13	0,5	1000	sob consulta
K1301.01221013X2000	vertical	E	embaixo	1 mm	em ambos os lados	13	0,5	2000	sob consulta
K1301.01221013X3000	vertical	E	embaixo	1 mm	em ambos os lados	13	0,5	3000	sob consulta
K1301.01221013X5000	vertical	E	embaixo	1 mm	em ambos os lados	13	0,5	5000	sob consulta
