Descrição do artigo/Imagens dos produtos

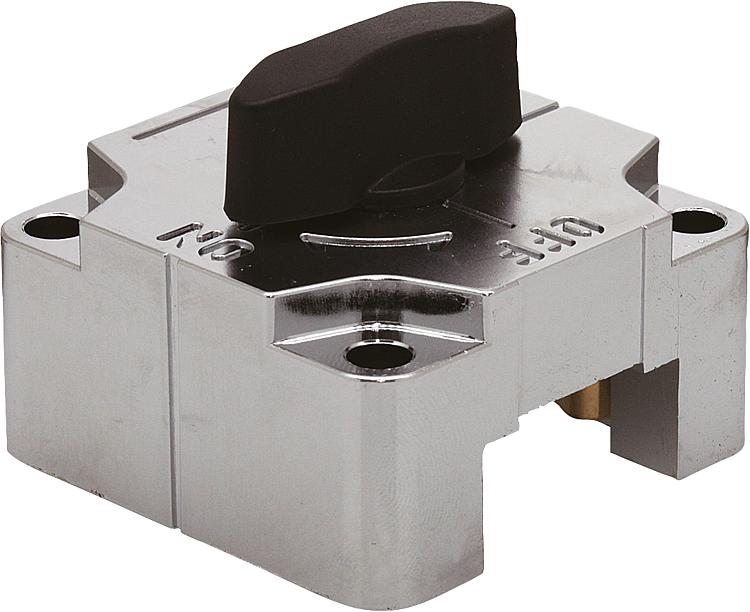

DescriçãoMaterial:Carcaça em Zamak.
Botão rotativo em termoplástico PA (poliamida).
Pinos de fixação e chaveta em aço inoxidável.
Mola de lâmina em bronze fosfatada.
Versão:Carcaça cromada.
Botão rotativo preto, reforçado com shot peening.
Pinos de fixação e chaveta com superfície sem proteção anticorrosiva.
Indicação:Ao ativar o botão rotativo, os pinos de fixação montados na parte inferior do fixador de deslize serão apertados através de molas e pressionados para baixo. Ambos os pinos de fixação serão pressionados contra a superfície, travando o fixador de deslize.Acessórios:Placas de calço K1073.
Escalas em aço inoxidável K0759.
Princípio de funcionamento:Os fixadores de deslize podem ser utilizados em 2 diferentes tipos de operação.

Modo de operação 1:
Sistema deslocável.
Se o fixador de deslize estiver aparafusado com a placa de calço (K 1073) ou com um elemento de montagem, ele poderá se deslocar sobre um perfil quadrado fixo.

Modo de operação 2:
Sistema fixo.
Se o fixador de deslize estiver aparafusado (fixado) diretamente sobre uma placa, o perfil quadrado poderá ser deslocado.
Indicação de desenho:
1) Mola de lâmina
2) Linha de leitura para escalas
Particularidades:
RoHS
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados K1072_A Fixador de deslize para perfil quadrado, botão rotativo preto 357 kB
 Indicação técnica 209 kB

Desenhos

Fixador de deslize para perfil quadrado, botão rotativo preto

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoCorLDD1HH1H2H3H4H5PWSForça
de retenção
N
Constância
térmica
CADAces.PreçoEncomendar
K1072.12121preto40284,5362218,512-63212-500≤90 °C sob consulta
K1072.16161preto40284,5402622,516-83216-500≤90 °C sob consulta
K1072.2591preto50355,5372318,5914,5402516800≤90 °C sob consulta
K1072.25121preto50355,5402621,51216402516800≤90 °C sob consulta
K1072.32121preto50355,5402621,51216403216800≤90 °C sob consulta
K1072.32161preto50355,5443025,51618403216800≤90 °C sob consulta
