Fixações de tampos de mesa Ø30 tipo I

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos para conexão de tubos, conectores de perfis
    - Abraçadeira de conexão Lean Ø30 tipo I
      - Fixações de tampos de mesa Ø30 tipo I

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Abraçadeira de aço.
Calço em plástico PA, reforçado com fibra de vidro.
Parafusos em aço.Versão:Abraçadeira galvanizada.
Calço cinzento semlhante a RAL 7042.
Parafusos galvanizados.Indicação:Para fixação de tampos de mesa em tubos redondos e de perfil com 30 mm de diâmetro exterior.

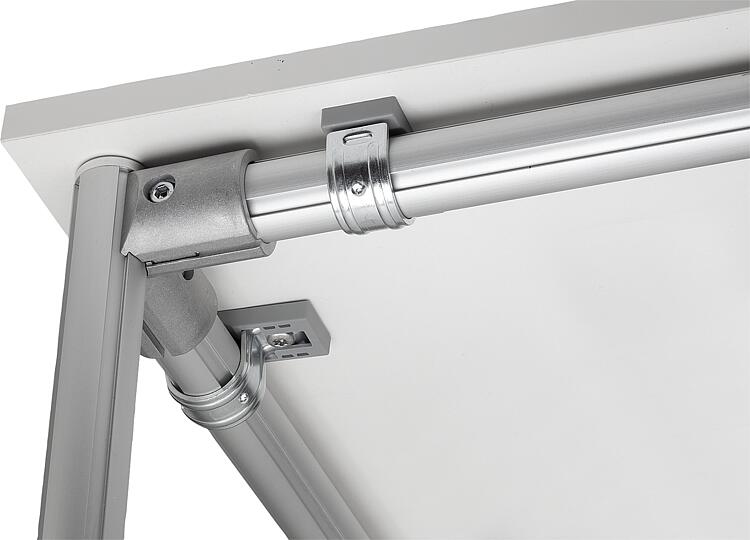

Elemento de fixação robusto para fixação de painéis de partículas ou contraplacado de camadas múltiplas para superfícies de mesas. A abraçadeira resistente em aço é aparafusada com o tubo de perfil e garante assim um suporte seguro. O tampo de mesa é fixado com o parafuso de madeira fornecida.

O calço garante uma distância exata para que o tampo da mesa fique alinhado nos elementos de conexão das construções tubulares. Dessa forma tudo se encontra ao mesmo nível.

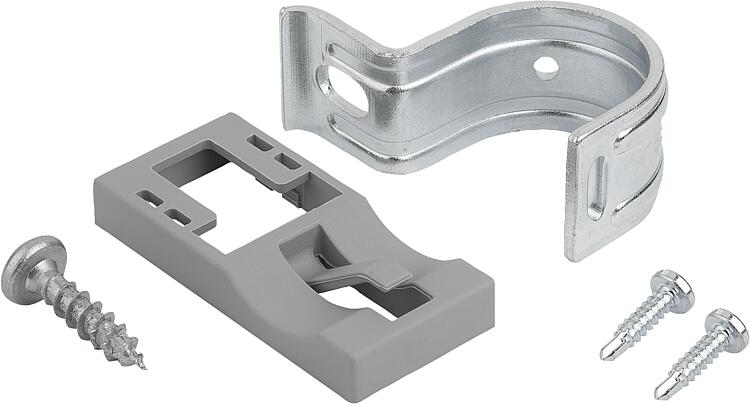

Dica: O friso deslizante Ø30 pode ser usado para a cobrir a brecha entre o tampo da mesa e do tubo de perfil.Fornecimento1 abraçadeira.
1 calço.
1 parafuso de madeira 6 x 25, galvanizado.
2 parafuso autobrocante DIN 7504 forma N – 3,9 x 16, galvanizado.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

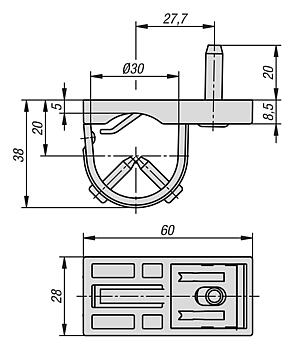

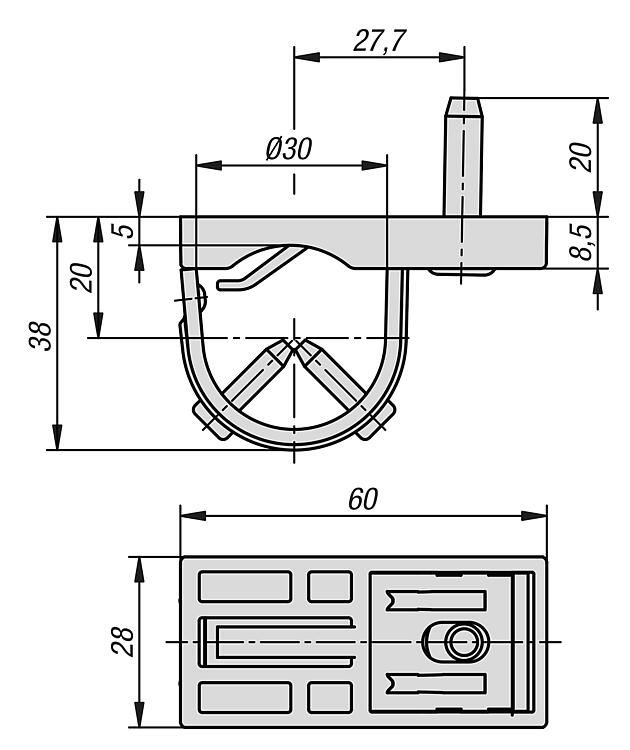

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
