Grampos tipo gancho com colar

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos de fixação
    - Grampos tipo gancho
      - Grampos tipo gancho com colar

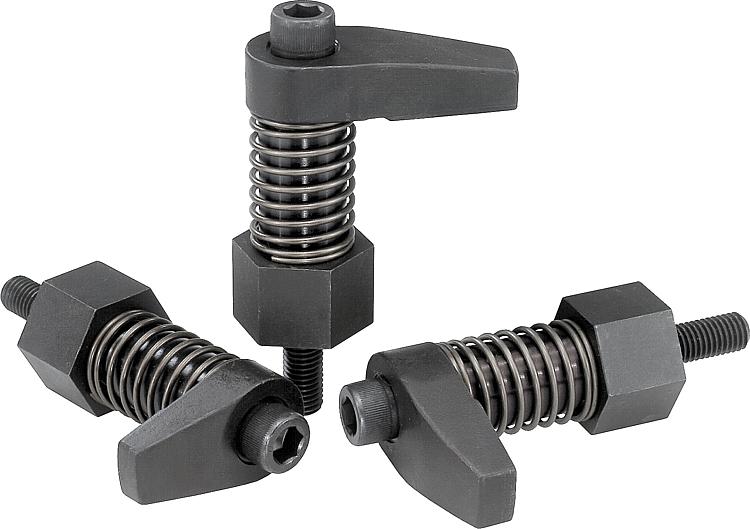

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Grampos tipo gancho e alojamento em aço temperado.Versão:peça brunida.Indicação:O gancho fixador com união pode ser aparafusado diretamente em uma perfuração em intervalos, por exemplo, mesmo sem rebaixamento.
Para ver os elementos de adaptação de altura adequados, consultar o cilindro para suporte de altura K0018.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0015 Grampos tipo gancho com colar

208 kB

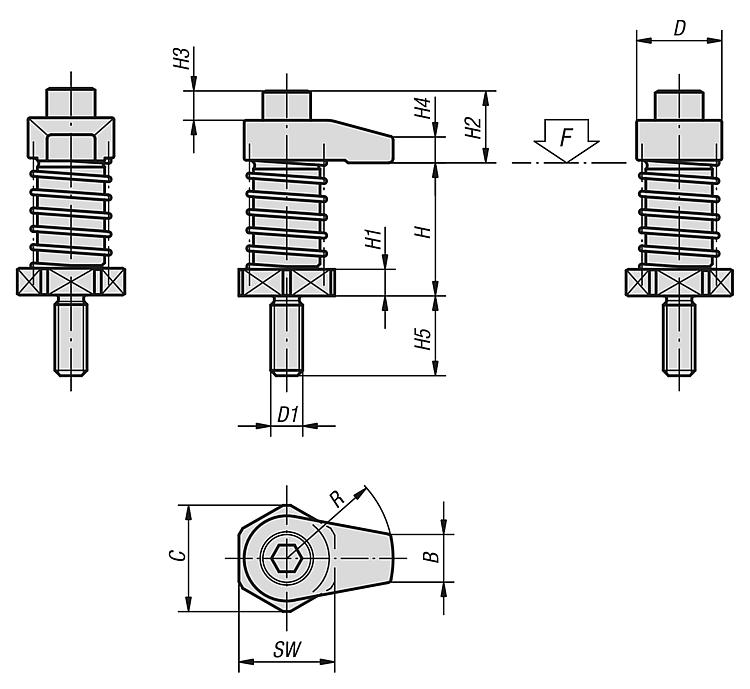

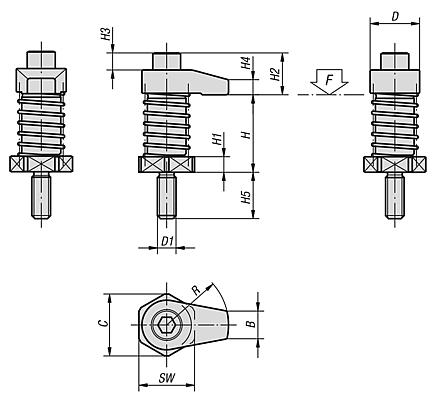

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	D	D1	H Faixa de aperto	H1	H2	H3	H4	H5	B	C	R	SW	Torque de aperto máx Nm	F máx. kN	Preço
K0015.08020	22	M8	35-45	6	14	2	7	19	10	25	20	22	20	7,9	sob consulta
K0015.08025	22	M8	35-45	6	14	2	7	19	10	25	25	22	20	7,3	sob consulta
K0015.08030	22	M8	35-45	6	14	2	7	19	10	25	30	22	20	6,7	sob consulta
K0015.08120	22	M8	45-55	16	14	2	7	19	10	25	20	22	20	7,9	sob consulta
K0015.08125	22	M8	45-55	16	14	2	7	19	10	25	25	22	20	7,3	sob consulta
K0015.08130	22	M8	45-55	16	14	2	7	19	10	25	30	22	20	6,7	sob consulta
K0015.12040	32	M12	50-65	10	27	11	10	30	18	40	40	36	45	13,5	sob consulta
K0015.12050	32	M12	50-65	10	29	11	12	30	18	40	50	36	45	12,6	sob consulta
K0015.12060	32	M12	50-65	10	29	11	12	30	18	40	60	36	45	11,7	sob consulta
K0015.12140	32	M12	65-80	25	27	11	10	30	18	40	40	36	45	13,5	sob consulta
K0015.12150	32	M12	65-80	25	29	11	12	30	18	40	50	36	45	12,6	sob consulta
K0015.12160	32	M12	65-80	25	29	11	12	30	18	40	60	36	45	11,7	sob consulta
K0015.16040	36	M16	50-65	10	36	15	15	30	22	40	40	36	60	13,4	sob consulta
K0015.16050	36	M16	50-65	10	36	15	15	30	22	40	50	36	60	12,4	sob consulta
K0015.16060	36	M16	50-65	10	36	15	15	30	22	40	60	36	60	12	sob consulta
K0015.16140	36	M16	65-80	25	36	15	15	30	22	40	40	36	60	13,4	sob consulta
K0015.16150	36	M16	65-80	25	36	15	15	30	22	40	50	36	60	12,4	sob consulta
K0015.16160	36	M16	65-80	25	36	15	15	30	22	40	60	36	60	12	sob consulta
