    - Grampos
      - Grampos

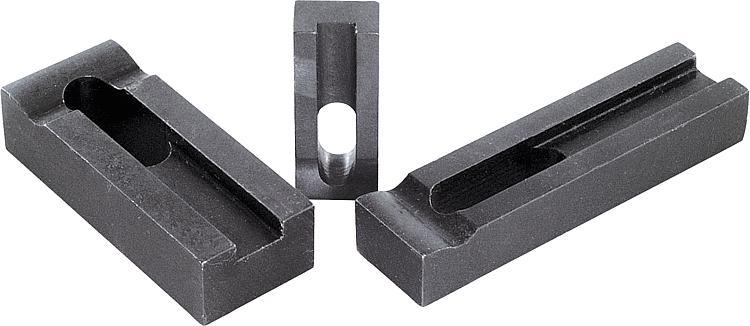

Descrição do artigo/Imagens dos produtos

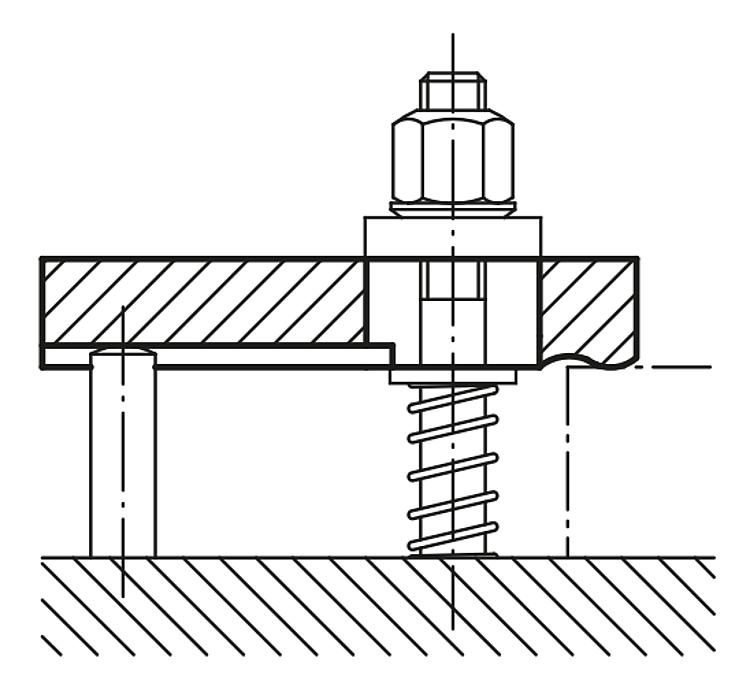

DescriçãoMaterial:Aço temperado 1.1191.Versão:peça brunida.Indicação:Pinos de apoio adequados e reguláveis, ver K0305 e K0306.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0001 Grampos

218 kB

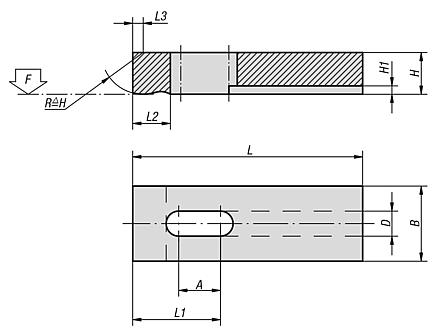

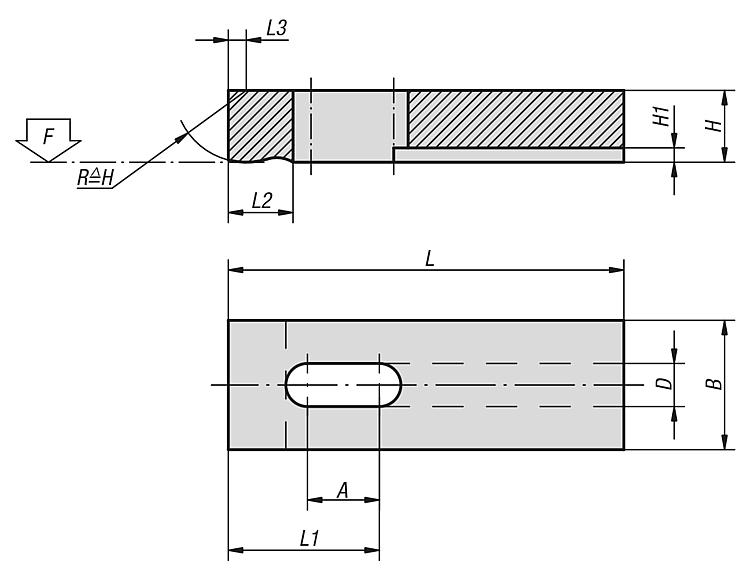

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	A	B	D	H	H1	L	L1	L2	L3	F kN	Preço
K0001.05	8	12	5,5	8	3	32	14	8	1,2	3,42	sob consulta
K0001.06	10	16	7	10	3	40	17	10	1,6	4,82	sob consulta
K0001.08	12	20	9	12	4	50	22	12	2	8,77	sob consulta
K0001.10	16	25	11	16	4,5	63	28	16	2,5	13,9	sob consulta
K0001.12	20	32	14	20	5	80	35	20	3	20,2	sob consulta
K0001.14	25	40	16	25	6	100	44	25	4	27,6	sob consulta
K0001.16	42	50	18	30	6	160	73	32	5	37,8	sob consulta
K0001.20	52	60	22	30	8	200	92	40	6	58,8	sob consulta
K0001.051	13	12	5,5	8	3	50	23	8	1,2	3,42	sob consulta
K0001.061	17	16	7	10	3	63	29	10	1,6	4,82	sob consulta
K0001.081	21	20	9	12	4	80	37	12	2	8,77	sob consulta
K0001.101	26	25	11	16	4,5	100	46	16	2,5	13,9	sob consulta
K0001.121	33	32	14	20	5	125	58	20	3	20,2	sob consulta
K0001.141	42	40	16	30	6	160	74	25	4	27,6	sob consulta
