Grampos com parafusos

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos de fixação
    - Unidades de fixação
      - Grampos com parafusos

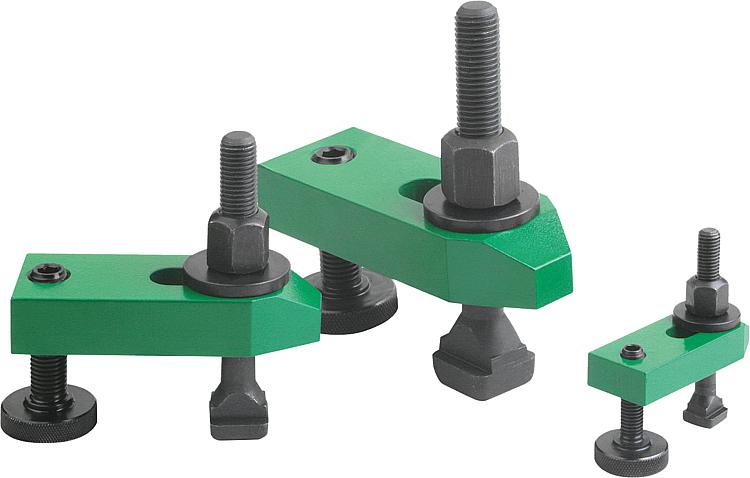

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço temperado.
Parafusos temperados em 8.8.Versão:Grampos pintados. Parafusos brunidos.Indicação:“F” depende da profundidade da ranhura de acordo com a norma DIN 650. Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0003 Grampos com parafusos

170 kB

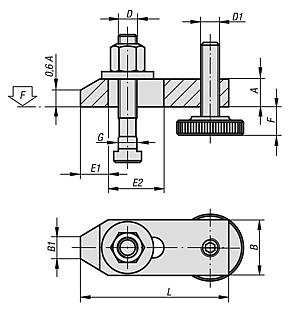

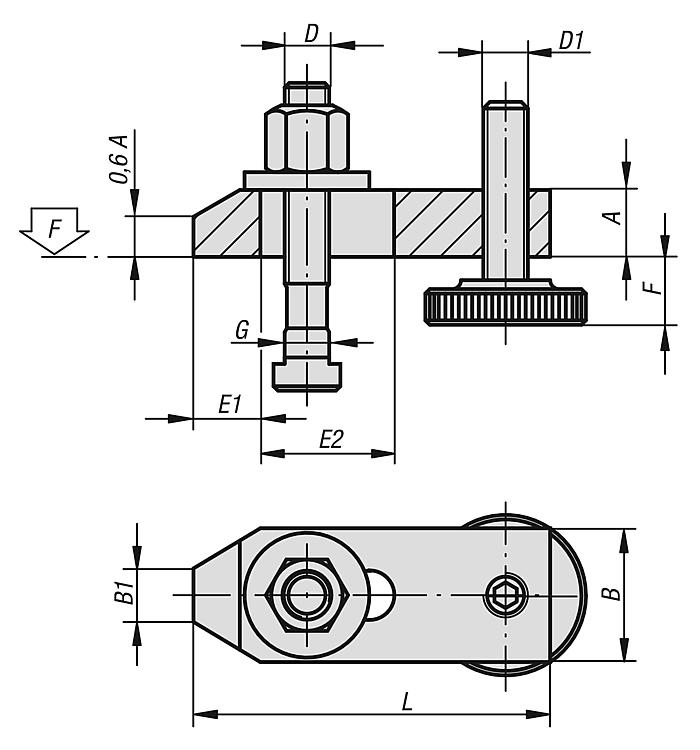

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	L	A	B	B1	E1	E2	F	G para ranhura em T	D	D1	F kN	Preço
K0003.1010	80	15	30	12	15	30	8-32	10	M10x80	M10	13,9	sob consulta
K0003.1212	100	20	40	14	21	40	10-40	12	M12x100	M12	20,2	sob consulta
K0003.1214	100	20	40	14	21	40	10-38	14	M12x100	M12	20,2	sob consulta
K0003.1616	125	25	50	18	26	45	13-49	16	M16x125	M16	37,8	sob consulta
K0003.1618	125	25	50	18	26	45	13-46	18	M16x125	M16	37,8	sob consulta
K0003.2020	160	30	60	22	30	60	16-65	20	M20x160	M20	58,8	sob consulta
K0003.2022	160	30	60	22	30	60	16-65	22	M20x160	M20	58,8	sob consulta
