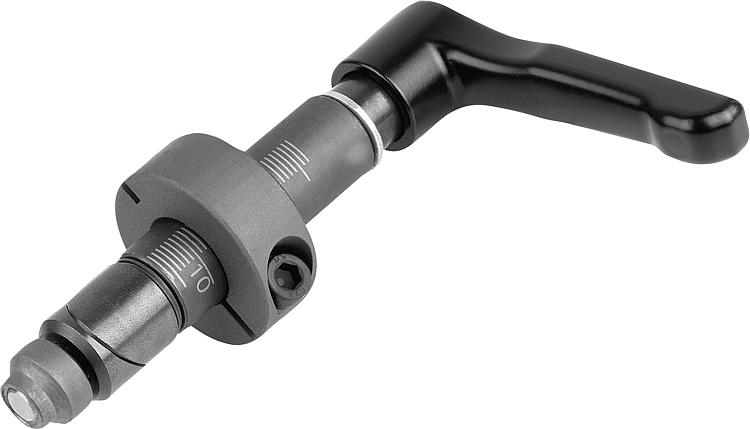

        Pinos de guia em aço, forma B

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Cabo da alavanca em zinco fundido conforme norma DIN EN 12844.
Pino de centragem e cunha de fixação em aço 1.0715.
Anel de aperto em aço.Versão:Cabo da alavanca preto, revestimento plástico.
Pino de centragem e anel de aperto fosfatados.
Cunhas de fixação com acabamento oxidado.

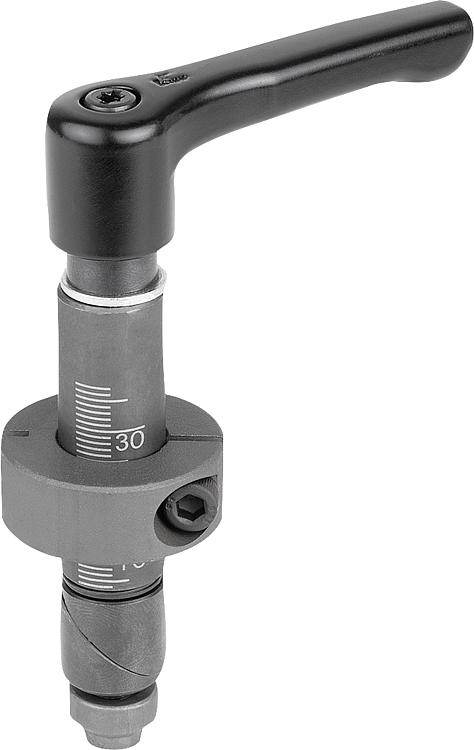

Escala de medida a laser.Indicação:Ao girar a alavanca de aperto, ambos os calços de aperto são tensionadas no furo. Através dos anéis de aperto reguláveis de forma contínua, um ou mais elementos para atamento e içamento de cargas de espessuras diferentes são firmemente fixados. Aplicação:Os pinos posicionadores de aperto são destinados para fixar de forma ideal elementos de batente convencionais em materiais de espessuras diferentes sobre mesas perfuradas/mesas de solda com orifícios de diâmetro de 16 mm ou 28 mm.Vantagens:Faixa de aperto regulável de 0-36 mm e 0-75 mm, sem intervalos.
Insensível em relação ao diâmetro e qualidade de superfície do furo (até H12).
Faixa de aperto de fácil pré-regulagem por meio de escala.
Fixação no furo sem danificar a superfície.
Efeito de força de fixação para baixo aplicável também em mesas com espessuras mais finas (≥8 mm ou ≥4 mm).
Compatível com elementos de batentes de fim de curso convencionais.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

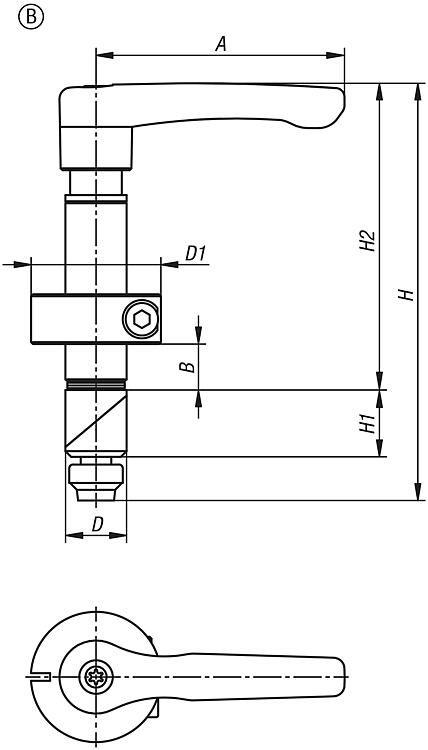

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
