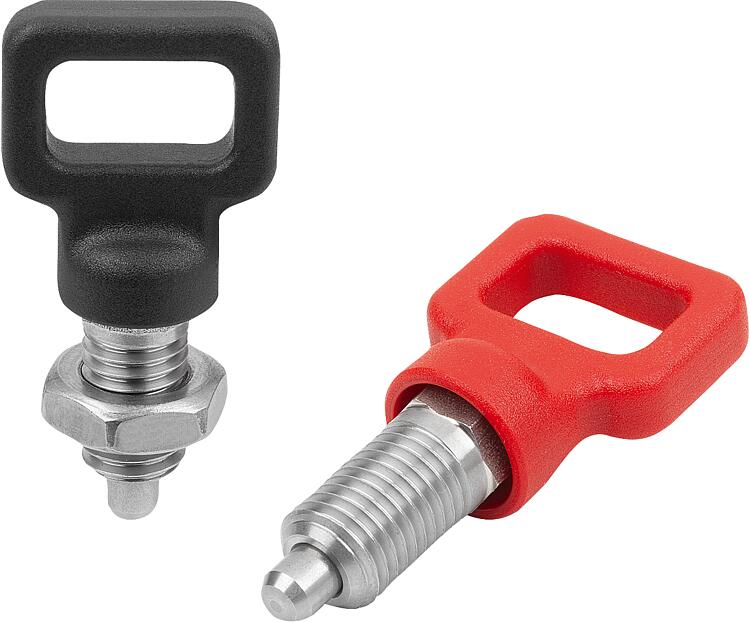

K2047Pinos de retenção em aço ou em aço inoxidável com ilhó de... |
voltar |
|
|
DescriçãoDescrição do produto:Os pinos de retenção são usados para evitar alterações da posição de engate, causadas por forças transversais. Somente após a retirada manual do pino, é possível fazer o deslocamento para outra posição de engate. Material:Versão em aço:
Bucha roscada 1.0715.
Pino guia de travamento 1.4305.
Versão em aço inoxidável:
Bucha roscada 1.4305.
Pino guia de travamento 1.4305.
Ilhó de fixação em termoplástico cinza escuro RAL 7021 ou vermelho tráfego RAL 3020. Versão:Versão em aço:
Pino guia de travamento não endurecido.
Bucha roscada passivada na cor azul.
Pino de guia para travamento com superfície sem tratamento.
Versão em aço inoxidável:
Pino guia de travamento não endurecido.
Peças de aço com superfície sem tratamento.Indicação:Se a retirada do pino de guia para travamento for efetuada por um longo período de tempo, e se for preciso evitar, que o pino de guia para travamento recue, deve-se utilizar as formas C ou D.

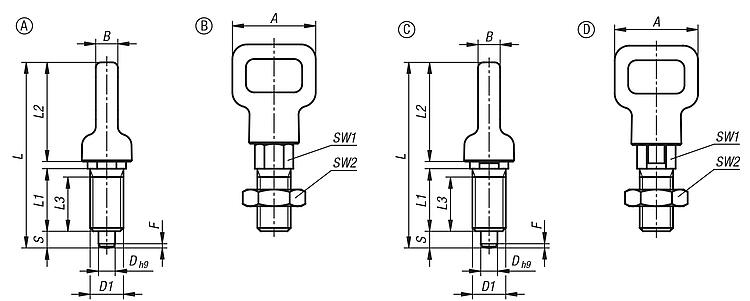

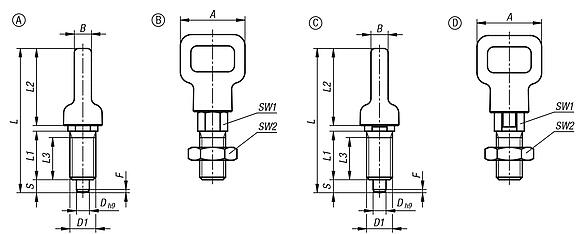

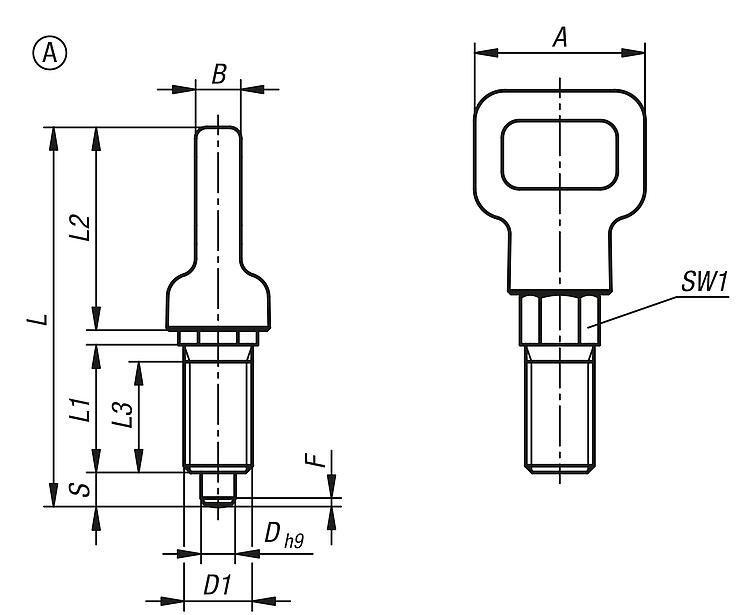

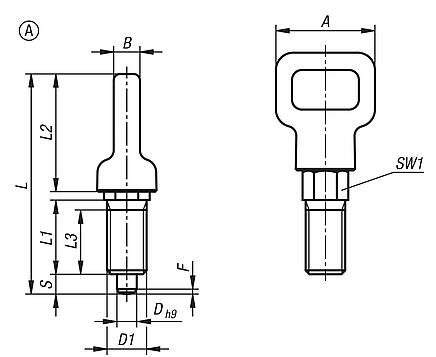

Durante a montagem, deve ser considerado o torque de aperto máx. indicado.Sob consulta:Outros cursos sob consulta.Indicação de desenho:Forma A: sem ranhura de engate, sem contraporca

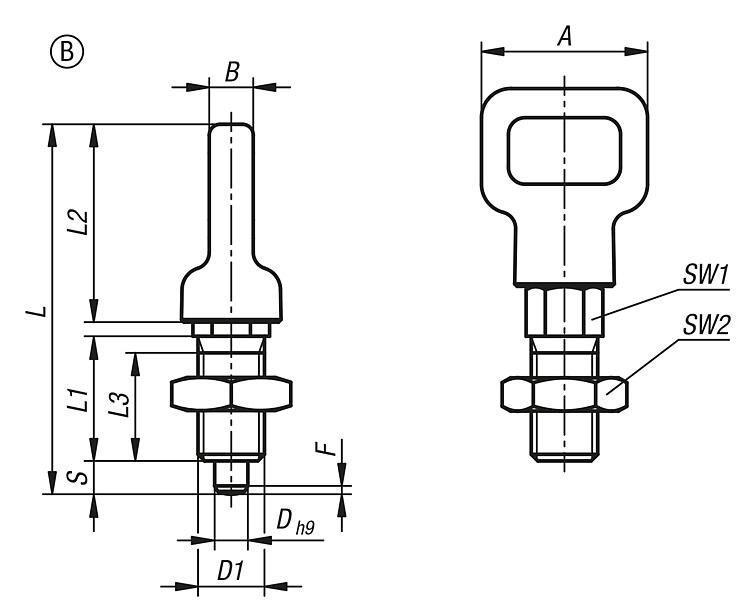

Forma B: sem ranhura de engate, com contraporca

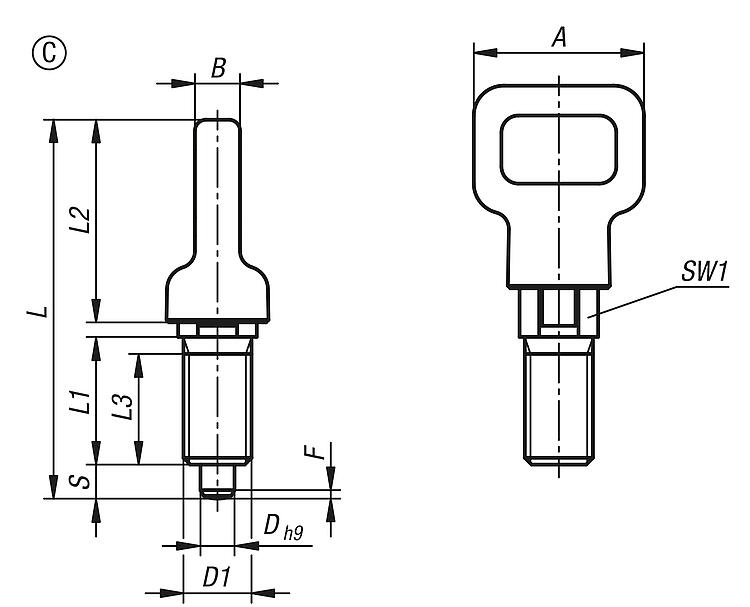

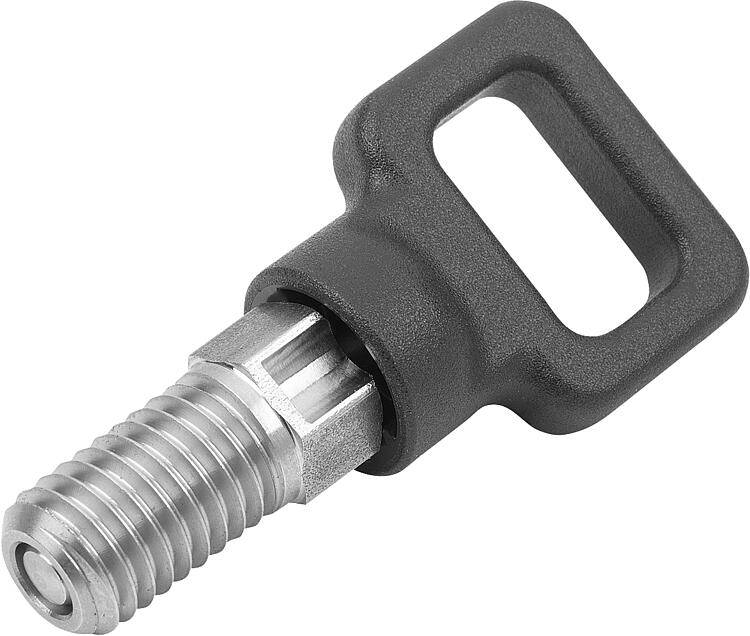

Forma C: com ranhura de engate, sem contraporca

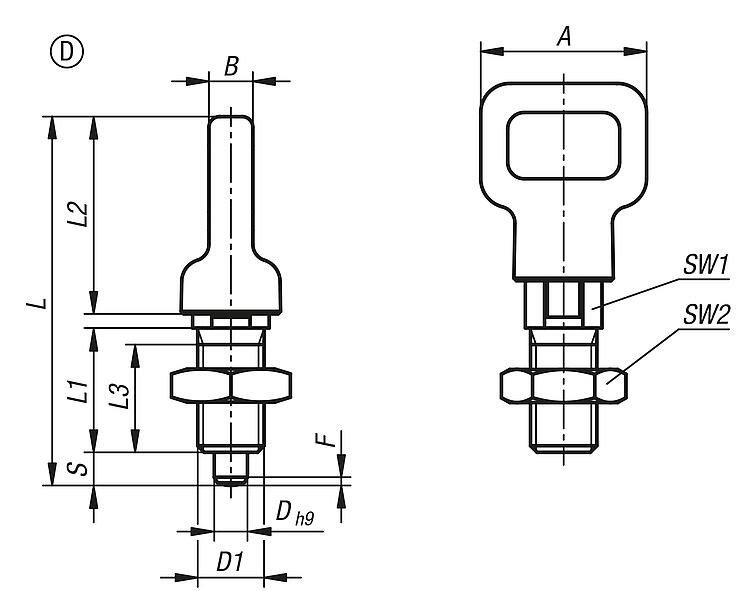

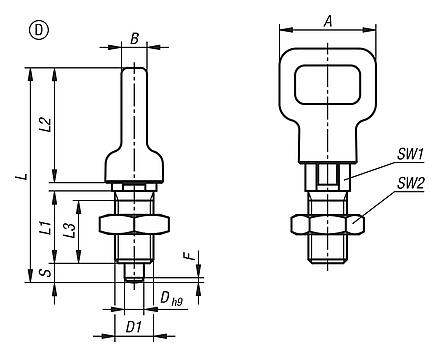

Forma D: com ranhura de engate, com contraporca DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Pinos de retenção em aço ou em aço inoxidável com ilhó de fixação em plástico, forma A |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Material
do corpo
básico | Cor
dos componentes | D | D1 | A | B | L | L1 | L2 | L3 | Curso
S | SW1 | F x 30° | Força de
mola inicial
F1 aprox. N | Força de
mola final
F2 aprox. N | Torque
de aperto
máx. Nm | CAD | Aces. | Preço | Encomendar |
|---|
| K2047.0104080 | A | aço | grafite RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 |  | | sob consulta | | | K2047.0115100 | A | aço | grafite RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.0126120 | A | aço | grafite RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.0138160 | A | aço | grafite RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K2047.0104081 | A | aço | grafite RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.0115101 | A | aço | grafite RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.0126121 | A | aço | grafite RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.0138161 | A | aço | grafite RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K2047.010408084 | A | aço | vermelho RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.011510084 | A | aço | vermelho RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.012612084 | A | aço | vermelho RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.013816084 | A | aço | vermelho RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K2047.010408184 | A | aço | vermelho RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.011510184 | A | aço | vermelho RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.012612184 | A | aço | vermelho RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.013816184 | A | aço | vermelho RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K2047.1104080 | A | aço inoxidável | grafite RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.1115100 | A | aço inoxidável | grafite RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.1126120 | A | aço inoxidável | grafite RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.1138160 | A | aço inoxidável | grafite RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K2047.1104081 | A | aço inoxidável | grafite RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.1115101 | A | aço inoxidável | grafite RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.1126121 | A | aço inoxidável | grafite RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.1138161 | A | aço inoxidável | grafite RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K2047.110408084 | A | aço inoxidável | vermelho RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.111510084 | A | aço inoxidável | vermelho RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.112612084 | A | aço inoxidável | vermelho RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.113816084 | A | aço inoxidável | vermelho RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K2047.110408184 | A | aço inoxidável | vermelho RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.111510184 | A | aço inoxidável | vermelho RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.112612184 | A | aço inoxidável | vermelho RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.113816184 | A | aço inoxidável | vermelho RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | sob consulta | |
|
Pinos de retenção em aço ou em aço inoxidável com ilhó de fixação em plástico, forma B |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Material
do corpo
básico | Cor
dos componentes | D | D1 | A | B | L | L1 | L2 | L3 | Curso
S | SW1 | SW2 | F x 30° | Força de
mola inicial
F1 aprox. N | Força de
mola final
F2 aprox. N | Torque
de aperto
máx. Nm | CAD | Aces. | Preço | Encomendar |
|---|
| K2047.0204080 | B | aço | grafite RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.0215100 | B | aço | grafite RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.0226120 | B | aço | grafite RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.0238160 | B | aço | grafite RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K2047.0204081 | B | aço | grafite RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.0215101 | B | aço | grafite RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.0226121 | B | aço | grafite RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.0238161 | B | aço | grafite RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K2047.020408084 | B | aço | vermelho RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.021510084 | B | aço | vermelho RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.022612084 | B | aço | vermelho RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.023816084 | B | aço | vermelho RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K2047.020408184 | B | aço | vermelho RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.021510184 | B | aço | vermelho RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.022612184 | B | aço | vermelho RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.023816184 | B | aço | vermelho RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K2047.1204080 | B | aço inoxidável | grafite RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.1215100 | B | aço inoxidável | grafite RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.1226120 | B | aço inoxidável | grafite RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.1238160 | B | aço inoxidável | grafite RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K2047.1204081 | B | aço inoxidável | grafite RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.1215101 | B | aço inoxidável | grafite RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.1226121 | B | aço inoxidável | grafite RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.1238161 | B | aço inoxidável | grafite RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K2047.120408084 | B | aço inoxidável | vermelho RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.121510084 | B | aço inoxidável | vermelho RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.122612084 | B | aço inoxidável | vermelho RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.123816084 | B | aço inoxidável | vermelho RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K2047.120408184 | B | aço inoxidável | vermelho RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.121510184 | B | aço inoxidável | vermelho RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.122612184 | B | aço inoxidável | vermelho RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.123816184 | B | aço inoxidável | vermelho RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | sob consulta | |
|
Pinos de retenção em aço ou em aço inoxidável com ilhó de fixação em plástico, forma C |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Material
do corpo
básico | Cor
dos componentes | D | D1 | A | B | L | L1 | L2 | L3 | Curso
S | SW1 | F x 30° | Força de
mola inicial
F1 aprox. N | Força de
mola final
F2 aprox. N | Torque
de aperto
máx. Nm | CAD | Aces. | Preço | Encomendar |
|---|
| K2047.0304080 | C | aço | grafite RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.0315100 | C | aço | grafite RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.0326120 | C | aço | grafite RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.0338160 | C | aço | grafite RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K2047.0304081 | C | aço | grafite RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.0315101 | C | aço | grafite RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.0326121 | C | aço | grafite RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.0338161 | C | aço | grafite RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K2047.030408084 | C | aço | vermelho RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.031510084 | C | aço | vermelho RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.032612084 | C | aço | vermelho RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.033816084 | C | aço | vermelho RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K2047.030408184 | C | aço | vermelho RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.031510184 | C | aço | vermelho RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.032612184 | C | aço | vermelho RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.033816184 | C | aço | vermelho RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K2047.1304080 | C | aço inoxidável | grafite RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.1315100 | C | aço inoxidável | grafite RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.1326120 | C | aço inoxidável | grafite RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.1338160 | C | aço inoxidável | grafite RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K2047.1304081 | C | aço inoxidável | grafite RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.1315101 | C | aço inoxidável | grafite RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.1326121 | C | aço inoxidável | grafite RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.1338161 | C | aço inoxidável | grafite RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K2047.130408084 | C | aço inoxidável | vermelho RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.131510084 | C | aço inoxidável | vermelho RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.132612084 | C | aço inoxidável | vermelho RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.133816084 | C | aço inoxidável | vermelho RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K2047.130408184 | C | aço inoxidável | vermelho RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.131510184 | C | aço inoxidável | vermelho RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.132612184 | C | aço inoxidável | vermelho RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.133816184 | C | aço inoxidável | vermelho RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | sob consulta | |
|
Pinos de retenção em aço ou em aço inoxidável com ilhó de fixação em plástico, forma D |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Material
do corpo
básico | Cor
dos componentes | D | D1 | A | B | L | L1 | L2 | L3 | Curso
S | SW1 | SW2 | F x 30° | Força de
mola inicial
F1 aprox. N | Força de
mola final
F2 aprox. N | Torque
de aperto
máx. Nm | CAD | Aces. | Preço | Encomendar |
|---|
| K2047.0404080 | D | aço | grafite RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.0415100 | D | aço | grafite RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.0426120 | D | aço | grafite RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.0438160 | D | aço | grafite RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K2047.0404081 | D | aço | grafite RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.0415101 | D | aço | grafite RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.0426121 | D | aço | grafite RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.0438161 | D | aço | grafite RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K2047.040408084 | D | aço | vermelho RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.041510084 | D | aço | vermelho RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.042612084 | D | aço | vermelho RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.043816084 | D | aço | vermelho RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K2047.040408184 | D | aço | vermelho RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.041510184 | D | aço | vermelho RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.042612184 | D | aço | vermelho RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.043816184 | D | aço | vermelho RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K2047.1404080 | D | aço inoxidável | grafite RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.1415100 | D | aço inoxidável | grafite RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.1426120 | D | aço inoxidável | grafite RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.1438160 | D | aço inoxidável | grafite RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K2047.1404081 | D | aço inoxidável | grafite RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.1415101 | D | aço inoxidável | grafite RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.1426121 | D | aço inoxidável | grafite RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.1438161 | D | aço inoxidável | grafite RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K2047.140408084 | D | aço inoxidável | vermelho RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.141510084 | D | aço inoxidável | vermelho RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.142612084 | D | aço inoxidável | vermelho RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.143816084 | D | aço inoxidável | vermelho RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K2047.140408184 | D | aço inoxidável | vermelho RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | sob consulta | | | K2047.141510184 | D | aço inoxidável | vermelho RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K2047.142612184 | D | aço inoxidável | vermelho RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K2047.143816184 | D | aço inoxidável | vermelho RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | sob consulta | |
|
