Descrição do artigo/Imagens dos produtos

DescriçãoDescrição do produto:A alavanca excêntrica possui uma arruela de pressão plástica otimizada tecnicamente.
A arruela de pressão é feita de um plástico especial de alto desempenho que garante uma excelente resistência ao desgaste e à fadiga. Material:

Cabo da alavanca de aço 1.0401.
Arruela de pressão de termoplástico de alto desempenho, reforçada com fibra de carbono.
Pino de eixo de aço inoxidável 1.4305 (corresponde a AISI 303).
Parafuso prisioneiro de aço, classe de resistência 5.8.

Versão:Cabo da alavanca e prisioneiro passivados na cor azul.
Arruela de pressão na cor preta.
Pino de eixo com superfície sem tratamento.Indicação:Plásticos possuem a propriedade de deformação, quando submetidos a cargas (fluência).Acessórios:Para superfícies de contato ligeiramente curvas, pode ser encomendado uma arruela adicional de aço inoxidável K2130, como opção.
Esta pode ser instalada como uma arruela intermediária entre a arruela de pressão e a superfície de contato.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2123_AG inch Alavancas excêntricas de aço com rosca macho, arruela de pressão plástica e parafuso prisioneiro de aço - inch

198 kB

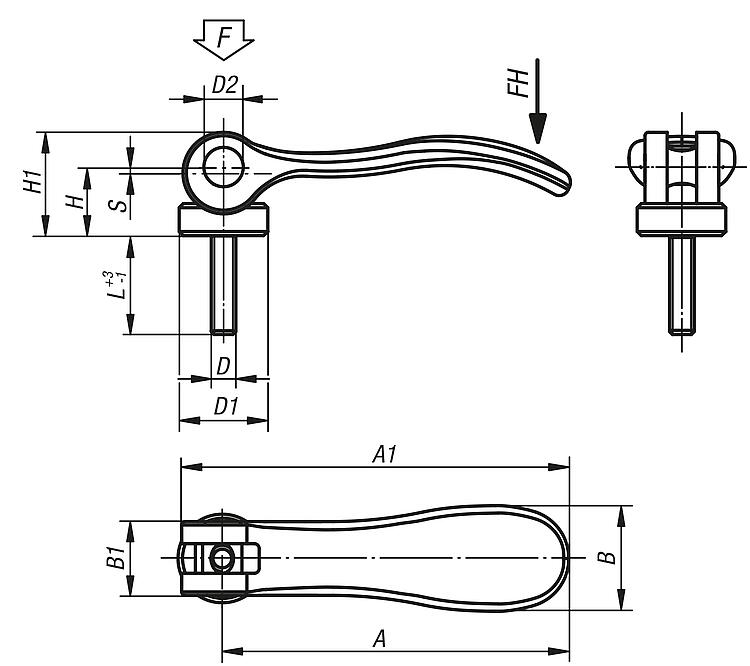

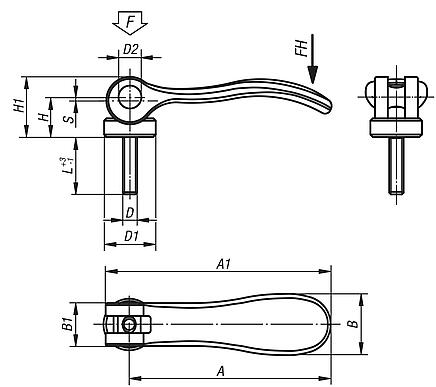

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Código de artigo antigo KIPP	D	D1	D2	B	B1	H	H1	A	A1	L	Força de aperto F (kN)	Força manual FH N	Curso S	Preço
K2123.15022A1X20	K0788.15022A1X20	10-32	16	9	21,5	15	14,7	22,2	70,4	79,2	20	4	120	1,2	sob consulta
K2123.15022A1X30	K0788.15022A1X30	10-32	16	9	21,5	15	14,7	22,2	70,4	79,2	30	4	120	1,2	sob consulta
K2123.15022A1X40	K0788.15022A1X40	10-32	16	9	21,5	15	14,7	22,2	70,4	79,2	40	4	120	1,2	sob consulta
K2123.15022A1X50	K0788.15022A1X50	10-32	16	9	21,5	15	14,7	22,2	70,4	79,2	50	4	120	1,2	sob consulta
K2123.15022A2X20	K0788.15022A2X20	1/4-20	16	9	21,5	15	14,7	22,2	70,4	79,2	20	4	120	1,2	sob consulta
K2123.15022A2X30	K0788.15022A2X30	1/4-20	16	9	21,5	15	14,7	22,2	70,4	79,2	30	4	120	1,2	sob consulta
K2123.15022A2X40	K0788.15022A2X40	1/4-20	16	9	21,5	15	14,7	22,2	70,4	79,2	40	4	120	1,2	sob consulta
K2123.15022A2X50	K0788.15022A2X50	1/4-20	16	9	21,5	15	14,7	22,2	70,4	79,2	50	4	120	1,2	sob consulta
K2123.25022A3X25	K0788.25022A3X25	5/16-18	25	11	33,3	24	18,3	28,8	96	108	25	8	350	1,5	sob consulta
K2123.25022A3X30	K0788.25022A3X30	5/16-18	25	11	33,3	24	18,3	28,8	96	108	30	8	350	1,5	sob consulta
K2123.25022A3X40	K0788.25022A3X40	5/16-18	25	11	33,3	24	18,3	28,8	96	108	40	8	350	1,5	sob consulta
K2123.25022A3X50	K0788.25022A3X50	5/16-18	25	11	33,3	24	18,3	28,8	96	108	50	8	350	1,5	sob consulta
K2123.25022A4X25	K0788.25022A4X25	3/8-16	25	11	33,3	24	18,3	28,8	96	108	25	8	350	1,5	sob consulta
K2123.25022A4X30	K0788.25022A4X30	3/8-16	25	11	33,3	24	18,3	28,8	96	108	30	8	350	1,5	sob consulta
K2123.25022A4X40	K0788.25022A4X40	3/8-16	25	11	33,3	24	18,3	28,8	96	108	40	8	350	1,5	sob consulta
K2123.25022A4X50	K0788.25022A4X50	3/8-16	25	11	33,3	24	18,3	28,8	96	108	50	8	350	1,5	sob consulta
