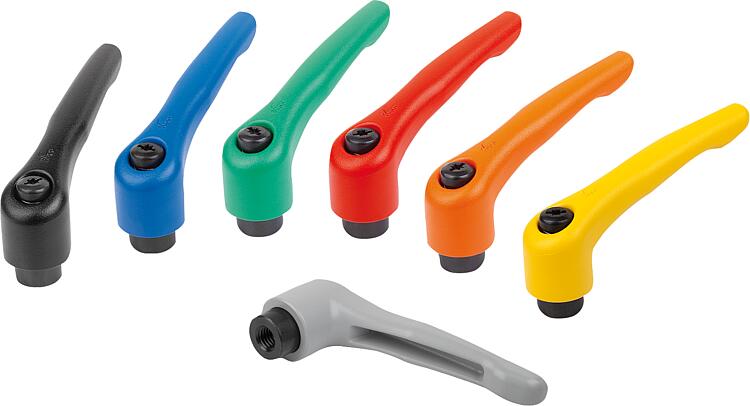

Alavanca de aperto com rosca fêmea, mate texturizado

voltar

Produtos
- Novos produtos
  - Novos produtos
    - Alavancas de aperto em Zamak com rosca fêmea, inserto roscado de aço brunido
      - Alavanca de aperto com rosca fêmea, mate texturizado

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Cabo da alavanca em Zamak, de acordo com a norma DIN EN 12844.
Peças de aço com classe de resistência 5.8.Versão:Cabo da alavanca com revestimento plástico.
Peças de aço brunido.Sob consulta:Outros tipos de roscas fêmea, cores adicionais e versões especiais.
A medida “H1” pode ser fornecida em outros comprimentos, mediante pagamento de uma taxa adicional.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0122_STM Alavanca de aperto com rosca fêmea, mate texturizado

236 kB

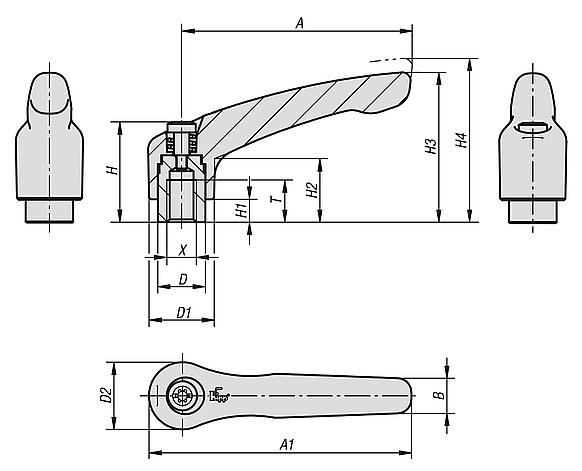

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Superfície Corpo básico	Tamanho	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Quantidade de dentes	Preço
K0122.903181	preto RAL 9005	mate texturizado	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.904181	preto RAL 9005	mate texturizado	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.905181	preto RAL 9005	mate texturizado	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.003181	preto RAL 9005	mate texturizado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.004181	preto RAL 9005	mate texturizado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.005181	preto RAL 9005	mate texturizado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.104181	preto RAL 9005	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.105181	preto RAL 9005	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.106181	preto RAL 9005	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.206181	preto RAL 9005	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.208181	preto RAL 9005	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.308181	preto RAL 9005	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.310181	preto RAL 9005	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.410181	preto RAL 9005	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.412181	preto RAL 9005	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.512181	preto RAL 9005	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.516181	preto RAL 9005	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.903182	laranja RAL 2004	mate texturizado	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.904182	laranja RAL 2004	mate texturizado	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.905182	laranja RAL 2004	mate texturizado	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.003182	laranja RAL 2004	mate texturizado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.004182	laranja RAL 2004	mate texturizado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.005182	laranja RAL 2004	mate texturizado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.104182	laranja RAL 2004	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.105182	laranja RAL 2004	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.106182	laranja RAL 2004	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.206182	laranja RAL 2004	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.208182	laranja RAL 2004	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.308182	laranja RAL 2004	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.310182	laranja RAL 2004	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.410182	laranja RAL 2004	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.412182	laranja RAL 2004	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.512182	laranja RAL 2004	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.516182	laranja RAL 2004	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.903183	amarelo RAL 1021	mate texturizado	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.904183	amarelo RAL 1021	mate texturizado	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.905183	amarelo RAL 1021	mate texturizado	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.003183	amarelo RAL 1021	mate texturizado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.004183	amarelo RAL 1021	mate texturizado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.005183	amarelo RAL 1021	mate texturizado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.104183	amarelo RAL 1021	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.105183	amarelo RAL 1021	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.106183	amarelo RAL 1021	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.206183	amarelo RAL 1021	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.208183	amarelo RAL 1021	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.308183	amarelo RAL 1021	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.310183	amarelo RAL 1021	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.410183	amarelo RAL 1021	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.412183	amarelo RAL 1021	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.512183	amarelo RAL 1021	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.516183	amarelo RAL 1021	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.903184	vermelho RAL 3020	mate texturizado	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.904184	vermelho RAL 3020	mate texturizado	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.905184	vermelho RAL 3020	mate texturizado	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.003184	vermelho RAL 3020	mate texturizado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.004184	vermelho RAL 3020	mate texturizado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.005184	vermelho RAL 3020	mate texturizado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.104184	vermelho RAL 3020	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.105184	vermelho RAL 3020	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.106184	vermelho RAL 3020	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.206184	vermelho RAL 3020	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.208184	vermelho RAL 3020	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.308184	vermelho RAL 3020	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.310184	vermelho RAL 3020	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.410184	vermelho RAL 3020	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.412184	vermelho RAL 3020	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.512184	vermelho RAL 3020	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.516184	vermelho RAL 3020	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.903185	verde RAL 6032	mate texturizado	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.904185	verde RAL 6032	mate texturizado	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.905185	verde RAL 6032	mate texturizado	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.003185	verde RAL 6032	mate texturizado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.004185	verde RAL 6032	mate texturizado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.005185	verde RAL 6032	mate texturizado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.104185	verde RAL 6032	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.105185	verde RAL 6032	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.106185	verde RAL 6032	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.206185	verde RAL 6032	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.208185	verde RAL 6032	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.308185	verde RAL 6032	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.310185	verde RAL 6032	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.410185	verde RAL 6032	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.412185	verde RAL 6032	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.512185	verde RAL 6032	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.516185	verde RAL 6032	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.903186	azul RAL 5017	mate texturizado	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.904186	azul RAL 5017	mate texturizado	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.905186	azul RAL 5017	mate texturizado	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.003186	azul RAL 5017	mate texturizado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.004186	azul RAL 5017	mate texturizado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.005186	azul RAL 5017	mate texturizado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.104186	azul RAL 5017	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.105186	azul RAL 5017	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.106186	azul RAL 5017	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.206186	azul RAL 5017	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.208186	azul RAL 5017	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.308186	azul RAL 5017	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.310186	azul RAL 5017	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.410186	azul RAL 5017	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.412186	azul RAL 5017	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.512186	azul RAL 5017	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.516186	azul RAL 5017	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.903187	cinza RAL 7035	mate texturizado	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.904187	cinza RAL 7035	mate texturizado	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.905187	cinza RAL 7035	mate texturizado	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.003187	cinza RAL 7035	mate texturizado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.004187	cinza RAL 7035	mate texturizado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.005187	cinza RAL 7035	mate texturizado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.104187	cinza RAL 7035	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.105187	cinza RAL 7035	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.106187	cinza RAL 7035	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.206187	cinza RAL 7035	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.208187	cinza RAL 7035	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.308187	cinza RAL 7035	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.310187	cinza RAL 7035	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.410187	cinza RAL 7035	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.412187	cinza RAL 7035	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.512187	cinza RAL 7035	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.516187	cinza RAL 7035	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.903188	cinza RAL 7040	mate texturizado	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.904188	cinza RAL 7040	mate texturizado	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.905188	cinza RAL 7040	mate texturizado	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.003188	cinza RAL 7040	mate texturizado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.004188	cinza RAL 7040	mate texturizado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.005188	cinza RAL 7040	mate texturizado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.104188	cinza RAL 7040	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.105188	cinza RAL 7040	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.106188	cinza RAL 7040	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.206188	cinza RAL 7040	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.208188	cinza RAL 7040	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.308188	cinza RAL 7040	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.310188	cinza RAL 7040	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.410188	cinza RAL 7040	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.412188	cinza RAL 7040	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.512188	cinza RAL 7040	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.516188	cinza RAL 7040	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
