K0257

Volantes com cabo cilíndrico giratório

voltar

Produtos
- Linhas de produtos
  - NOVOgrip
    - Volantes com cabo cilíndrico giratório

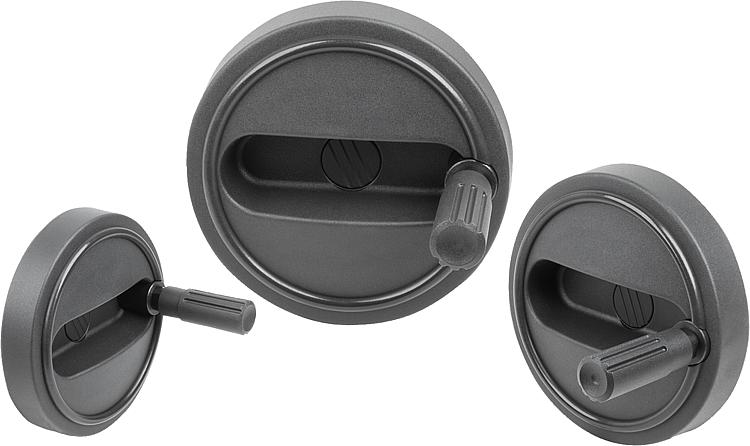

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Corpo básico do volante em termoplástico.
Cubo e eixo do manípulo en aço com classe de resistência 5.8 ou aço inoxidável 1.4404.

Versão:Termoplástico cinza escuro.
Peças de aço brunidas.
Aço inoxidável, superfície sem tratamento.Indicação:A tampa de cobertura do cubo e o cabo cilíndrico giratório são fornecidos desmontados. Para a devida montagem, o eixo do cabo deve ser parafusado no furo de alojamento.
Os volantes podem ser fixados axialmente no eixo através de uma união por chaveta, usando um pino transversal ou por meio de um parafuso de cabeça cilíndrica DIN 6912 e uma arruela DIN 7349.
Nas versões com furo transversal, a fixação é realizada com o pino roscado parafusado ISO 4027 (DIN 914).
Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0257 Volantes com cabo cilíndrico giratório

395 kB

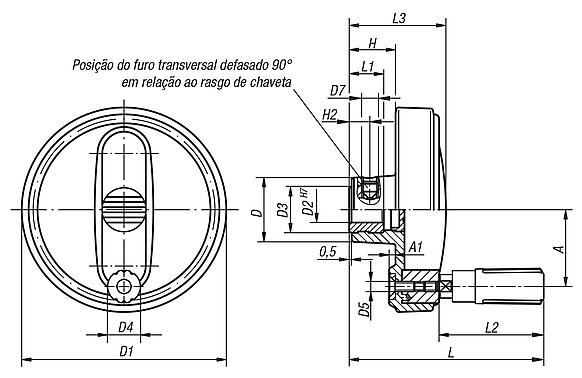

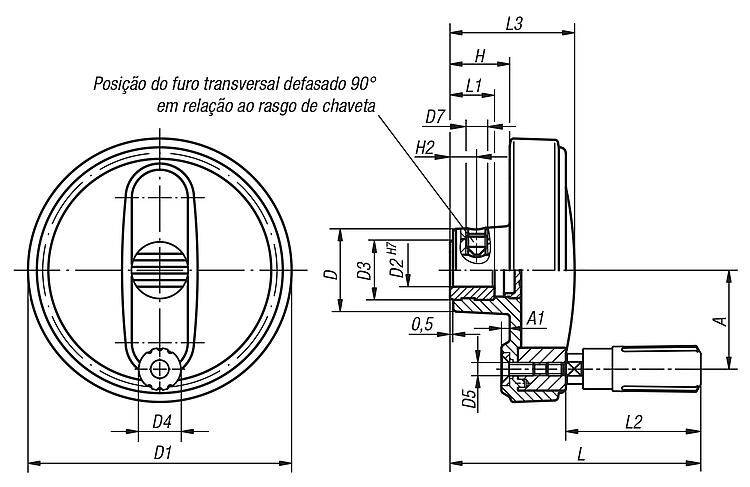

Desenhos

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	Versão 2	Material dos componentes	D	D1	D2	D3	D4	D5	D7	A	A1	H	H2	L	L1	L2	L3	B3	T	Preço
K0257.108008	furo de ajuste	sem furo transversal	aço	25	80	8H7	19	14	M4	-	30	2,5	17,6	-	74,6	13	40	36,7	-	-	sob consulta
K0257.108010	furo de ajuste	sem furo transversal	aço	25	80	10H7	19	14	M4	-	30	2,5	17,6	-	74,6	13	40	36,7	-	-	sob consulta
K0257.108012	furo de ajuste	sem furo transversal	aço	25	80	12H7	19	14	M4	-	30	2,5	17,6	-	74,6	13	40	36,7	-	-	sob consulta
K0257.210010	furo de ajuste	sem furo transversal	aço	28	100	10H7	19	16	M5	-	38	3	20,1	-	90,2	13	49,1	43,5	-	-	sob consulta
K0257.210012	furo de ajuste	sem furo transversal	aço	28	100	12H7	19	16	M5	-	38	3	20,1	-	90,2	13	49,1	43,5	-	-	sob consulta
K0257.312512	furo de ajuste	sem furo transversal	aço	35	125	12H7	25	20	M6	-	47,5	4	23,3	-	110,7	18,5	61,4	52,1	-	-	sob consulta
K0257.312514	furo de ajuste	sem furo transversal	aço	35	125	14H7	25	20	M6	-	47,5	4	23,3	-	110,7	18,5	61,4	52,1	-	-	sob consulta
K0257.312516	furo de ajuste	sem furo transversal	aço	35	125	16H7	25	20	M6	-	47,5	4	23,3	-	110,7	18,5	61,4	52,1	-	-	sob consulta
K0257.416014	furo de ajuste	sem furo transversal	aço	45	160	14H7	25	25	M8	-	62	5,6	28	-	143	18,5	82,5	63,8	-	-	sob consulta
K0257.416016	furo de ajuste	sem furo transversal	aço	45	160	16H7	25	25	M8	-	62	5,6	28	-	143	18,5	82,5	63,8	-	-	sob consulta
K0257.10800802	furo de ajuste com ranhura	sem furo transversal	aço	25	80	8H7	19	14	M4	-	30	2,5	17,6	-	74,6	13	40	36,7	2	9	sob consulta
K0257.10801003	furo de ajuste com ranhura	sem furo transversal	aço	25	80	10H7	19	14	M4	-	30	2,5	17,6	-	74,6	13	40	36,7	3	11,4	sob consulta
K0257.10801204	furo de ajuste com ranhura	sem furo transversal	aço	25	80	12H7	19	14	M4	-	30	2,5	17,6	-	74,6	13	40	36,7	4	13,8	sob consulta
K0257.21001003	furo de ajuste com ranhura	sem furo transversal	aço	28	100	10H7	19	16	M5	-	38	3	20,1	-	90,2	13	49,1	43,5	3	11,4	sob consulta
K0257.21001204	furo de ajuste com ranhura	sem furo transversal	aço	28	100	12H7	19	16	M5	-	38	3	20,1	-	90,2	13	49,1	43,5	4	13,8	sob consulta
K0257.31251204	furo de ajuste com ranhura	sem furo transversal	aço	35	125	12H7	25	20	M6	-	47,5	4	23,3	-	110,7	18,5	61,4	52,1	4	13,8	sob consulta
K0257.31251405	furo de ajuste com ranhura	sem furo transversal	aço	35	125	14H7	25	20	M6	-	47,5	4	23,3	-	110,7	18,5	61,4	52,1	5	16,3	sob consulta
K0257.31251605	furo de ajuste com ranhura	sem furo transversal	aço	35	125	16H7	25	20	M6	-	47,5	4	23,3	-	110,7	18,5	61,4	52,1	5	18,3	sob consulta
K0257.41601405	furo de ajuste com ranhura	sem furo transversal	aço	45	160	14H7	25	25	M8	-	62	5,6	28	-	143	18,5	82,5	63,8	5	16,3	sob consulta
K0257.41601605	furo de ajuste com ranhura	sem furo transversal	aço	45	160	16H7	25	25	M8	-	62	5,6	28	-	143	18,5	82,5	63,8	5	18,3	sob consulta
K0257.1080086	furo de ajuste	com furo transversal	aço	25	80	8H7	19	14	M4	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	-	-	sob consulta
K0257.1080106	furo de ajuste	com furo transversal	aço	25	80	10H7	19	14	M4	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	-	-	sob consulta
K0257.1080126	furo de ajuste	com furo transversal	aço	25	80	12H7	19	14	M4	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	-	-	sob consulta
K0257.2100106	furo de ajuste	com furo transversal	aço	28	100	10H7	19	16	M5	M6	38	3	20,1	7,5	90,2	13	49,1	43,5	-	-	sob consulta
K0257.2100126	furo de ajuste	com furo transversal	aço	28	100	12H7	19	16	M5	M6	38	3	20,1	7,5	90,2	13	49,1	43,5	-	-	sob consulta
K0257.3125126	furo de ajuste	com furo transversal	aço	35	125	12H7	25	20	M6	M6	47,5	4	23,3	7,5	110,7	18,5	61,4	52,1	-	-	sob consulta
K0257.3125146	furo de ajuste	com furo transversal	aço	35	125	14H7	25	20	M6	M6	47,5	4	23,3	7,5	110,7	18,5	61,4	52,1	-	-	sob consulta
K0257.3125166	furo de ajuste	com furo transversal	aço	35	125	16H7	25	20	M6	M6	47,5	4	23,3	7,5	110,7	18,5	61,4	52,1	-	-	sob consulta
K0257.4160146	furo de ajuste	com furo transversal	aço	45	160	14H7	25	25	M8	M6	62	5,6	28	7,5	143	18,5	82,5	63,8	-	-	sob consulta
K0257.4160166	furo de ajuste	com furo transversal	aço	45	160	16H7	25	25	M8	M6	62	5,6	28	7,5	143	18,5	82,5	63,8	-	-	sob consulta
K0257.108008026	furo de ajuste com ranhura	com furo transversal	aço	25	80	8H7	19	14	M4	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	2	9	sob consulta
K0257.108010036	furo de ajuste com ranhura	com furo transversal	aço	25	80	10H7	19	14	M4	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	3	11,4	sob consulta
K0257.108012046	furo de ajuste com ranhura	com furo transversal	aço	25	80	12H7	19	14	M4	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	4	13,8	sob consulta
K0257.210010036	furo de ajuste com ranhura	com furo transversal	aço	28	100	10H7	19	16	M5	M6	38	3	20,1	7,5	90,2	13	49,1	43,5	3	11,4	sob consulta
K0257.210012046	furo de ajuste com ranhura	com furo transversal	aço	28	100	12H7	19	16	M5	M6	38	3	20,1	7,5	90,2	13	49,1	43,5	4	13,8	sob consulta
K0257.312512046	furo de ajuste com ranhura	com furo transversal	aço	35	125	12H7	25	20	M6	M6	47,5	4	23,3	7,5	110,7	18,5	61,4	52,1	4	13,8	sob consulta
K0257.312514056	furo de ajuste com ranhura	com furo transversal	aço	35	125	14H7	25	20	M6	M6	47,5	4	23,3	7,5	110,7	18,5	61,4	52,1	5	16,3	sob consulta
K0257.312516056	furo de ajuste com ranhura	com furo transversal	aço	35	125	16H7	25	20	M6	M6	47,5	4	23,3	7,5	110,7	18,5	61,4	52,1	5	18,3	sob consulta
K0257.416014056	furo de ajuste com ranhura	com furo transversal	aço	45	160	14H7	25	25	M8	M6	62	5,6	28	7,5	143	18,5	82,5	63,8	5	16,3	sob consulta
K0257.416016056	furo de ajuste com ranhura	com furo transversal	aço	45	160	16H7	25	25	M8	M6	62	5,6	28	7,5	143	18,5	82,5	63,8	5	18,3	sob consulta
K0257.0108008	furo de ajuste	sem furo transversal	aço inoxidável	25	80	8H7	19	14	M4	-	30	2,5	17,6	-	74,6	13	40	36,7	-	-	sob consulta
K0257.0108010	furo de ajuste	sem furo transversal	aço inoxidável	25	80	10H7	19	14	M4	-	30	2,5	17,6	-	74,6	13	40	36,7	-	-	sob consulta
K0257.0108012	furo de ajuste	sem furo transversal	aço inoxidável	25	80	12H7	19	14	M4	-	30	2,5	17,6	-	74,6	13	40	36,7	-	-	sob consulta
K0257.0210010	furo de ajuste	sem furo transversal	aço inoxidável	28	100	10H7	19	16	M5	-	38	3	20,1	-	90,2	13	49,1	43,5	-	-	sob consulta
K0257.0210012	furo de ajuste	sem furo transversal	aço inoxidável	28	100	12H7	19	16	M5	-	38	3	20,1	-	90,2	13	49,1	43,5	-	-	sob consulta
K0257.0312512	furo de ajuste	sem furo transversal	aço inoxidável	35	125	12H7	25	20	M6	-	47,5	4	23,3	-	110,7	18,5	61,4	52,1	-	-	sob consulta
K0257.0312514	furo de ajuste	sem furo transversal	aço inoxidável	35	125	14H7	25	20	M6	-	47,5	4	23,3	-	110,7	18,5	61,4	52,1	-	-	sob consulta
K0257.0312516	furo de ajuste	sem furo transversal	aço inoxidável	35	125	16H7	25	20	M6	-	47,5	4	23,3	-	110,7	18,5	61,4	52,1	-	-	sob consulta
K0257.0416014	furo de ajuste	sem furo transversal	aço inoxidável	45	160	14H7	25	25	M8	-	62	5,6	28	-	143	18,5	82,5	63,8	-	-	sob consulta
K0257.0416016	furo de ajuste	sem furo transversal	aço inoxidável	45	160	16H7	25	25	M8	-	62	5,6	28	-	143	18,5	82,5	63,8	-	-	sob consulta
K0257.010800802	furo de ajuste com ranhura	sem furo transversal	aço inoxidável	25	80	8H7	19	14	M4	-	30	2,5	17,6	-	74,6	13	40	36,7	2	9	sob consulta
K0257.010801003	furo de ajuste com ranhura	sem furo transversal	aço inoxidável	25	80	10H7	19	14	M4	-	30	2,5	17,6	-	74,6	13	40	36,7	3	11,4	sob consulta
K0257.010801204	furo de ajuste com ranhura	sem furo transversal	aço inoxidável	25	80	12H7	19	14	M4	-	30	2,5	17,6	-	74,6	13	40	36,7	4	13,8	sob consulta
K0257.021001003	furo de ajuste com ranhura	sem furo transversal	aço inoxidável	28	100	10H7	19	16	M5	-	38	3	20,1	-	90,2	13	49,1	43,5	3	11,4	sob consulta
K0257.021001204	furo de ajuste com ranhura	sem furo transversal	aço inoxidável	28	100	12H7	19	16	M5	-	38	3	20,1	-	90,2	13	49,1	43,5	4	13,8	sob consulta
K0257.031251204	furo de ajuste com ranhura	sem furo transversal	aço inoxidável	35	125	12H7	25	20	M6	-	47,5	4	23,3	-	110,7	18,5	61,4	52,1	4	13,8	sob consulta
K0257.031251405	furo de ajuste com ranhura	sem furo transversal	aço inoxidável	35	125	14H7	25	20	M6	-	47,5	4	23,3	-	110,7	18,5	61,4	52,1	5	16,3	sob consulta
K0257.031251605	furo de ajuste com ranhura	sem furo transversal	aço inoxidável	35	125	16H7	25	20	M6	-	47,5	4	23,3	-	110,7	18,5	61,4	52,1	5	18,3	sob consulta
K0257.041601405	furo de ajuste com ranhura	sem furo transversal	aço inoxidável	45	160	14H7	25	25	M8	-	62	5,6	28	-	143	18,5	82,5	63,8	5	16,3	sob consulta
K0257.041601605	furo de ajuste com ranhura	sem furo transversal	aço inoxidável	45	160	16H7	25	25	M8	-	62	5,6	28	-	143	18,5	82,5	63,8	5	18,3	sob consulta
K0257.01080086	furo de ajuste	com furo transversal	aço inoxidável	25	80	8H7	19	14	M4	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	-	-	sob consulta
K0257.01080106	furo de ajuste	com furo transversal	aço inoxidável	25	80	10H7	19	14	M4	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	-	-	sob consulta
K0257.01080126	furo de ajuste	com furo transversal	aço inoxidável	25	80	12H7	19	14	M4	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	-	-	sob consulta
K0257.02100106	furo de ajuste	com furo transversal	aço inoxidável	28	100	10H7	19	16	M5	M6	38	3	20,1	7,5	90,2	13	49,1	43,5	-	-	sob consulta
K0257.02100126	furo de ajuste	com furo transversal	aço inoxidável	28	100	12H7	19	16	M5	M6	38	3	20,1	7,5	90,2	13	49,1	43,5	-	-	sob consulta
K0257.03125126	furo de ajuste	com furo transversal	aço inoxidável	35	125	12H7	25	20	M6	M6	47,5	4	23,3	7,5	110,7	18,5	61,4	52,1	-	-	sob consulta
K0257.03125146	furo de ajuste	com furo transversal	aço inoxidável	35	125	14H7	25	20	M6	M6	47,5	4	23,3	7,5	110,7	18,5	61,4	52,1	-	-	sob consulta
K0257.03125166	furo de ajuste	com furo transversal	aço inoxidável	35	125	16H7	25	20	M6	M6	47,5	4	23,3	7,5	110,7	18,5	61,4	52,1	-	-	sob consulta
K0257.04160146	furo de ajuste	com furo transversal	aço inoxidável	45	160	14H7	25	25	M8	M6	62	5,6	28	7,5	143	18,5	82,5	63,8	-	-	sob consulta
K0257.04160166	furo de ajuste	com furo transversal	aço inoxidável	45	160	16H7	25	25	M8	M6	62	5,6	28	7,5	143	18,5	82,5	63,8	-	-	sob consulta
K0257.0108008026	furo de ajuste com ranhura	com furo transversal	aço inoxidável	25	80	8H7	19	14	M4	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	2	9	sob consulta
K0257.0108010036	furo de ajuste com ranhura	com furo transversal	aço inoxidável	25	80	10H7	19	14	M4	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	3	11,4	sob consulta
K0257.0108012046	furo de ajuste com ranhura	com furo transversal	aço inoxidável	25	80	12H7	19	14	M4	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	4	13,8	sob consulta
K0257.0210010036	furo de ajuste com ranhura	com furo transversal	aço inoxidável	28	100	10H7	19	16	M5	M6	38	3	20,1	7,5	90,2	13	49,1	43,5	3	11,4	sob consulta
K0257.0210012046	furo de ajuste com ranhura	com furo transversal	aço inoxidável	28	100	12H7	19	16	M5	M6	38	3	20,1	7,5	90,2	13	49,1	43,5	4	13,8	sob consulta
K0257.0312512046	furo de ajuste com ranhura	com furo transversal	aço inoxidável	35	125	12H7	25	20	M6	M6	47,5	4	23,3	7,5	110,7	18,5	61,4	52,1	4	13,8	sob consulta
K0257.0312514056	furo de ajuste com ranhura	com furo transversal	aço inoxidável	35	125	14H7	25	20	M6	M6	47,5	4	23,3	7,5	110,7	18,5	61,4	52,1	5	16,3	sob consulta
K0257.0312516056	furo de ajuste com ranhura	com furo transversal	aço inoxidável	35	125	16H7	25	20	M6	M6	47,5	4	23,3	7,5	110,7	18,5	61,4	52,1	5	18,3	sob consulta
K0257.0416014056	furo de ajuste com ranhura	com furo transversal	aço inoxidável	45	160	14H7	25	25	M8	M6	62	5,6	28	7,5	143	18,5	82,5	63,8	5	16,3	sob consulta
K0257.0416016056	furo de ajuste com ranhura	com furo transversal	aço inoxidável	45	160	16H7	25	25	M8	M6	62	5,6	28	7,5	143	18,5	82,5	63,8	5	18,3	sob consulta
