K0274 inch

Manípulos borboleta com rosca interna passante - inch

voltar

Produtos
- Linhas de produtos
  - NOVOgrip
    - Manípulos borboleta com rosca interna passante - inch

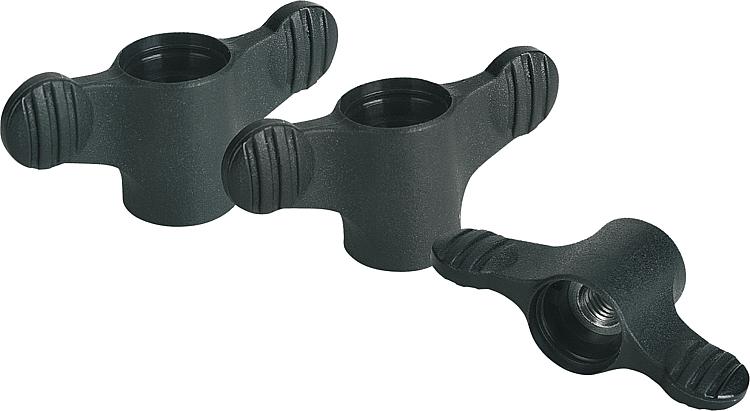

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Cabo em termoplástico.
Bucha em aço 5.8 ou aço inoxidável 1.4305 (corresponde a AISI 303).

Versão:Manípulo grafite escuro.
Bucha em aço passivado azul ou aço inoxidável com superfície sem proteção anticorrosiva.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0274 inch Manípulos borboleta com rosca interna passante - inch

192 kB

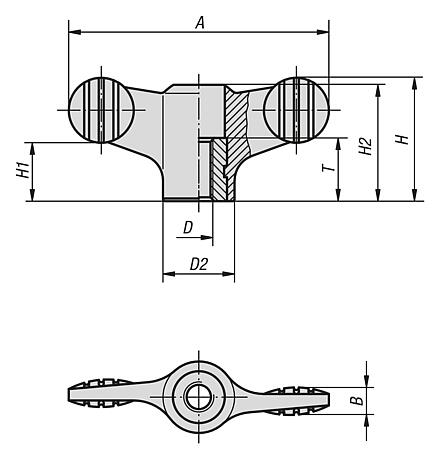

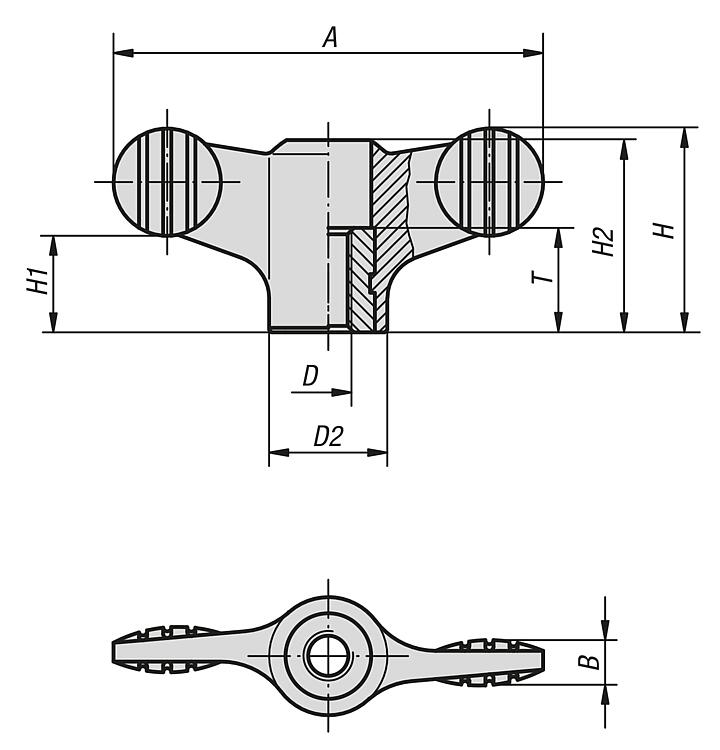

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material dos componentes	A	B	D	D2	H	H1	H2	T	Preço
K0274.19AE	aço	38	4,5	8-32	12	18	8,5	16,1	-	sob consulta
K0274.19A1	aço	38	4,5	10-32	12	18	8,5	16,1	-	sob consulta
K0274.19A2	aço	38	4,5	1/4-20	12	18	8,5	16,1	-	sob consulta
K0274.11A1	aço	50	5	10-32	14	24	11,5	22	-	sob consulta
K0274.11A2	aço	50	5	1/4-20	14	24	11,5	22	-	sob consulta
K0274.12A3	aço	75	7	5/16-18	21	35,6	17	33,3	-	sob consulta
K0274.12A4	aço	75	7	3/8-16	21	35,6	17	33,3	-	sob consulta
K0274.109AE	aço inoxidável	38	4,5	8-32	12	18	8,5	16,1	-	sob consulta
K0274.109A1	aço inoxidável	38	4,5	10-32	12	18	8,5	16,1	-	sob consulta
K0274.109A2	aço inoxidável	38	4,5	1/4-20	12	18	8,5	16,1	-	sob consulta
K0274.101A1	aço inoxidável	50	5	10-32	14	24	11,5	22	-	sob consulta
K0274.101A2	aço inoxidável	50	5	1/4-20	14	24	11,5	22	-	sob consulta
K0274.102A3	aço inoxidável	75	7	5/16-18	21	35,6	17	33,3	-	sob consulta
K0274.102A4	aço inoxidável	75	7	3/8-16	21	35,6	17	33,3	-	sob consulta
