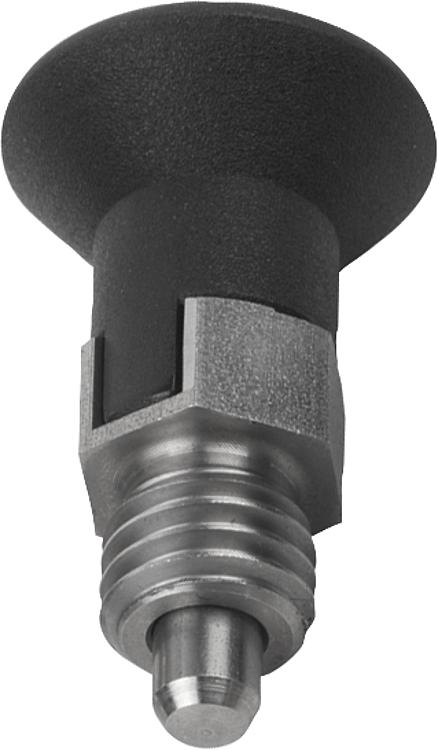

K0748_CPinos de retenção ECO de aço ou aço inoxidável, versão curta,... |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Versão em aço:
Pino guia de travamento não temperado.
Bucha roscada de aço.
Pino guia de travamento 1.4305.
Versão de aço inoxidável:
Pino guia de travamento não temperado.
Bucha roscada 1.4305.
Pino guia de travamento 1.4305.
Cabeça cogumelo termoplástico cinza escuro. Versão:Versão em aço:
Pino guia de travamento não endurecido.
Bucha roscada passivada na cor azul.
Pino de guia para travamento com superfície sem tratamento.
Versão em aço inoxidável:
Pino guia de travamento não endurecido.
Peças de aço com superfície sem tratamento.Indicação:Os pinos de retenção são usados para evitar alterações da posição de engate, causadas por forças transversais. Somente após a retirada manual do pino, é possível fazer o deslocamento para outra posição de engate. Os pinos de retenção com roscas métricas e pinos de guia para travamento não polidos e não endurecidos são uma alternativa econômica em relação a outros modelos já existentes. Esta precisão é suficiente para muitas aplicações. As menores tolerâncias de fabricação também tornam os produtos menos sensíveis ao desalinhamento, que poderá ocorrer ao alinhar os pinos de retenção ao furo da contrapeça.
Durante a montagem, deve ser considerado o torque de aperto máx. indicado.
Sob consulta:Versões especiais. DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Material
do corpo
básico | D | D1 | D2 | L | L1 | L2 | Curso
S | SW1 | F x 30° | Força de
mola inicial
F1 aprox. N | Força de
mola final
F2 aprox. N | Torque
de aperto
máx. Nm | CAD | Aces. | Preço | Encomendar |
|---|
| K0748.03004060 | C | aço | 4 | M6 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 |  | | sob consulta | | | K0748.03004061 | C | aço | 4 | M6x0,75 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | sob consulta | | | K0748.03004080 | C | aço | 4 | M8 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | sob consulta | | | K0748.03004081 | C | aço | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | sob consulta | | | K0748.03105080 | C | aço | 5 | M8 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K0748.03105081 | C | aço | 5 | M8x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K0748.03105100 | C | aço | 5 | M10 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K0748.03105101 | C | aço | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K0748.03206100 | C | aço | 6 | M10 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | sob consulta | | | K0748.03206101 | C | aço | 6 | M10x1 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | sob consulta | | | K0748.03206120 | C | aço | 6 | M12 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | sob consulta | | | K0748.03206121 | C | aço | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | sob consulta | | | K0748.03308120 | C | aço | 8 | M12 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | sob consulta | | | K0748.03308121 | C | aço | 8 | M12x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | sob consulta | | | K0748.03308160 | C | aço | 8 | M16 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | sob consulta | | | K0748.03308161 | C | aço | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | sob consulta | | | K0748.03903060 | C | aço | 3 | M6 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3,5 | 8 | 2 | | | sob consulta | | | K0748.03903061 | C | aço | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3,5 | 8 | 2 | | | sob consulta | | | K0748.13004060 | C | aço inoxidável | 4 | M6 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | sob consulta | | | K0748.13004061 | C | aço inoxidável | 4 | M6x0,75 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | sob consulta | | | K0748.13004080 | C | aço inoxidável | 4 | M8 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | sob consulta | | | K0748.13004081 | C | aço inoxidável | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | sob consulta | | | K0748.13105080 | C | aço inoxidável | 5 | M8 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K0748.13105081 | C | aço inoxidável | 5 | M8x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K0748.13105100 | C | aço inoxidável | 5 | M10 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K0748.13105101 | C | aço inoxidável | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K0748.13206100 | C | aço inoxidável | 6 | M10 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | sob consulta | | | K0748.13206101 | C | aço inoxidável | 6 | M10x1 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | sob consulta | | | K0748.13206120 | C | aço inoxidável | 6 | M12 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | sob consulta | | | K0748.13206121 | C | aço inoxidável | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | sob consulta | | | K0748.13308120 | C | aço inoxidável | 8 | M12 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | sob consulta | | | K0748.13308121 | C | aço inoxidável | 8 | M12x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | sob consulta | | | K0748.13308160 | C | aço inoxidável | 8 | M16 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | sob consulta | | | K0748.13308161 | C | aço inoxidável | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | sob consulta | | | K0748.13903060 | C | aço inoxidável | 3 | M6 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3,5 | 8 | 2 | | | sob consulta | | | K0748.13903061 | C | aço inoxidável | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3,5 | 8 | 2 | | | sob consulta | |
