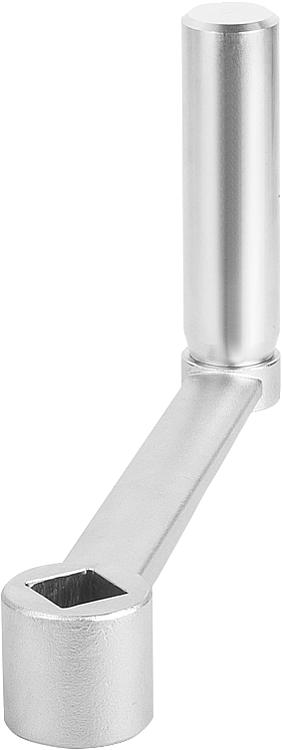

Manivelas em aço inoxidável com cabo cilíndrico giratório e furo...

voltar

Produtos
- Linhas de produtos
  - Aço inoxidável
    - Manivelas em aço Inoxidável com cabo cilíndrico giratório
      - Manivelas em aço inoxidável com cabo cilíndrico giratório e furo quadrado

Descrição do artigo/Imagens dos produtos

DescriçãoVersão:Superfície sem tratamento.Indicação:Similar à DIN 469.
Nas versões com furo transversal, a fixação é efetuada com o parafuso sem cabeça com sextavado interno e ponta cônica
ISO 4027 (DIN 914) aparafausado..Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0999_IV Manivelas em aço inoxidável com cabo cilíndrico giratório e furo quadrado

122 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	Versão 2	A	D	D3	D7	H	H1	H2	H3	H4	L	SW	Preço
K0999.4110	furo quadrado	sem furo cruzado	80	24	16	-	82	60	22	13,4	-	100	10	sob consulta
K0999.4212	furo quadrado	sem furo cruzado	100	28	20	-	98	72	26	16	-	124	12	sob consulta
K0999.4314	furo quadrado	sem furo cruzado	125	30	26	-	118	90	28	15,8	-	153	14	sob consulta
K0999.4417	furo quadrado	sem furo cruzado	160	34	26	-	122	90	32	19,6	-	190	17	sob consulta
K0999.41106	furo quadrado	com furo transversal	80	24	16	M6	82	60	22	13,4	7,5	100	10	sob consulta
K0999.42126	furo quadrado	com furo transversal	100	28	20	M6	98	72	26	16	7,5	124	12	sob consulta
K0999.43146	furo quadrado	com furo transversal	125	30	26	M6	118	90	28	15,8	7,5	153	14	sob consulta
K0999.44176	furo quadrado	com furo transversal	160	34	26	M6	122	90	32	19,6	7,5	190	17	sob consulta
