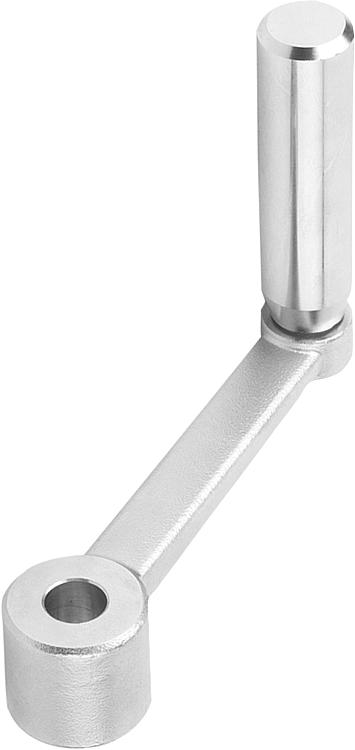

Manivelas em aço inoxidável com cabo cilíndrico giratório e furo...

voltar

Produtos
- Linhas de produtos
  - Aço inoxidável
    - Manivelas em aço Inoxidável com cabo cilíndrico giratório
      - Manivelas em aço inoxidável com cabo cilíndrico giratório e furo de ajuste

Descrição do artigo/Imagens dos produtos

DescriçãoVersão:Superfície sem tratamento.Indicação:Similar à DIN 469.
Nas versões com furo transversal, a fixação é efetuada com o parafuso sem cabeça com sextavado interno e ponta cônica
ISO 4027 (DIN 914) aparafausado..Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0999_PB Manivelas em aço inoxidável com cabo cilíndrico giratório e furo de ajuste

127 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	Versão 2	A	D	D2	D3	D7	H	H1	H2	H3	H4	L	Preço
K0999.3110	furo de ajuste	sem furo cruzado	80	24	10	16	-	82	60	22	13,4	-	100	sob consulta
K0999.3212	furo de ajuste	sem furo cruzado	100	28	12	20	-	98	72	26	16	-	124	sob consulta
K0999.3314	furo de ajuste	sem furo cruzado	125	30	14	26	-	118	90	28	15,8	-	153	sob consulta
K0999.3417	furo de ajuste	sem furo cruzado	160	34	17	26	-	122	90	32	19,6	-	190	sob consulta
K0999.31106	furo de ajuste	com furo transversal	80	24	10	16	M6	82	60	22	13,4	7,5	100	sob consulta
K0999.32126	furo de ajuste	com furo transversal	100	28	12	20	M6	98	72	26	16	7,5	124	sob consulta
K0999.33146	furo de ajuste	com furo transversal	125	30	14	26	M6	118	90	28	15,8	7,5	153	sob consulta
K0999.34176	furo de ajuste	com furo transversal	160	34	17	26	M6	122	90	32	19,6	7,5	190	sob consulta
