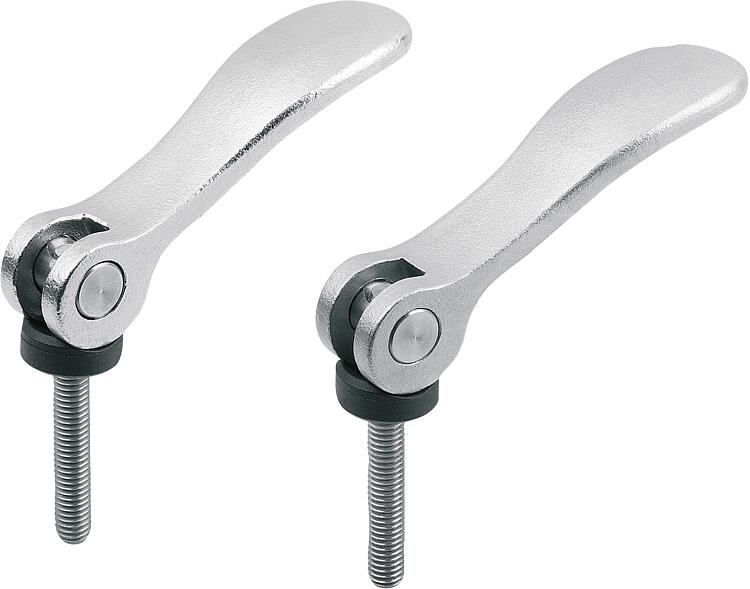

Descrição do artigo/Imagens dos produtos

DescriçãoDescrição do produto:A alavanca excêntrica possui uma arruela de pressão plástica otimizada tecnicamente.
A arruela de pressão é feita de um plástico especial de alto desempenho que garante uma excelente resistência ao desgaste e à fadiga. Material:

Cabo da alavanca de aço inoxidável 1.4308.
Arruela de pressão de termoplástico de alto desempenho, reforçada com fibra de carbono.
Pino de eixo e parafuso prisioneiro de aço inoxidável 1.4305.

Versão:Cabo da alavanca com polimento eletrolítico ou jateado.
Arruela de pressão na cor preta.
Pino de eixo e prisioneiro com superfície sem tratamento.Indicação:Plásticos possuem a propriedade de deformação, quando submetidos a cargas (fluência).Acessórios:Para superfícies de contato ligeiramente curvas, pode ser encomendado uma arruela adicional de aço inoxidável K2130, como opção.
Esta pode ser instalada como uma arruela intermediária entre a arruela de pressão e a superfície de contato.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2121_AG Alavancas excêntricas de aço inoxidável com rosca macho, arruela de pressão plástica e parafuso prisioneiro de aço inoxidável

213 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Código de artigo antigo KIPP	Superfície Corpo básico	D	D1	D2	B	B1	H	H1	A	A1	L	Curso S	Força de aperto F (kN)	Força manual FH N	Preço
K2121.7512003X10	-	com polimento eletrolítico	M3	10,7	6	13,8	11,5	9	13,5	22	27,5	10	1	0,5	50	sob consulta
K2121.7512003X15	-	com polimento eletrolítico	M3	10,7	6	13,8	11,5	9	13,5	22	27,5	15	1	0,5	50	sob consulta
K2121.7512003X30	-	com polimento eletrolítico	M3	10,7	6	13,8	11,5	9	13,5	22	27,5	30	1	0,5	50	sob consulta
K2121.8512003X10	-	com polimento eletrolítico	M3	10,7	6	14,4	11,5	9	13,5	28	33,5	10	1	0,6	45	sob consulta
K2121.8512003X15	-	com polimento eletrolítico	M3	10,7	6	14,4	11,5	9	13,5	28	33,5	15	1	0,6	45	sob consulta
K2121.8512003X30	-	com polimento eletrolítico	M3	10,7	6	14,4	11,5	9	13,5	28	33,5	30	1	0,6	45	sob consulta
K2121.9512003X10	K0645.9512003X10	com polimento eletrolítico	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	sob consulta
K2121.9512003X15	K0645.9512003X15	com polimento eletrolítico	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	sob consulta
K2121.9512003X30	K0645.9512003X30	com polimento eletrolítico	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	sob consulta
K2121.7512004X10	-	com polimento eletrolítico	M4	10,7	6	13,8	11,5	9	13,5	22	27,5	10	1	0,5	50	sob consulta
K2121.7512004X15	-	com polimento eletrolítico	M4	10,7	6	13,8	11,5	9	13,5	22	27,5	15	1	0,5	50	sob consulta
K2121.7512004X30	-	com polimento eletrolítico	M4	10,7	6	13,8	11,5	9	13,5	22	27,5	30	1	0,5	50	sob consulta
K2121.8512004X10	-	com polimento eletrolítico	M4	10,7	6	14,4	11,5	9	13,5	28	33,5	10	1	0,6	45	sob consulta
K2121.8512004X15	-	com polimento eletrolítico	M4	10,7	6	14,4	11,5	9	13,5	28	33,5	15	1	0,6	45	sob consulta
K2121.8512004X30	-	com polimento eletrolítico	M4	10,7	6	14,4	11,5	9	13,5	28	33,5	30	1	0,6	45	sob consulta
K2121.9512004X10	K0645.9512004X10	com polimento eletrolítico	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	sob consulta
K2121.9512004X15	K0645.9512004X15	com polimento eletrolítico	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	sob consulta
K2121.9512004X30	K0645.9512004X30	com polimento eletrolítico	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	sob consulta
K2121.0512004X15	K0645.0512004X15	com polimento eletrolítico	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	15	1	2,5	100	sob consulta
K2121.0512004X20	K0645.0512004X20	com polimento eletrolítico	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	sob consulta
K2121.0512004X30	K0645.0512004X30	com polimento eletrolítico	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	sob consulta
K2121.0512005X20	K0645.0512005X20	com polimento eletrolítico	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	sob consulta
K2121.0512005X30	K0645.0512005X30	com polimento eletrolítico	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	sob consulta
K2121.0512005X40	K0645.0512005X40	com polimento eletrolítico	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	40	1	2,5	100	sob consulta
K2121.0512005X50	K0645.0512005X50	com polimento eletrolítico	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	50	1	2,5	100	sob consulta
K2121.1512005X20	K0645.1512005X20	com polimento eletrolítico	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	20	1,2	4	120	sob consulta
K2121.1512005X30	K0645.1512005X30	com polimento eletrolítico	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	30	1,2	4	120	sob consulta
K2121.1512005X40	K0645.1512005X40	com polimento eletrolítico	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	40	1,2	4	120	sob consulta
K2121.1512005X50	K0645.1512005X50	com polimento eletrolítico	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	50	1,2	4	120	sob consulta
K2121.1512006X20	K0645.1512006X20	com polimento eletrolítico	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	20	1,2	4	120	sob consulta
K2121.1512006X30	K0645.1512006X30	com polimento eletrolítico	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	30	1,2	4	120	sob consulta
K2121.1512006X40	K0645.1512006X40	com polimento eletrolítico	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	40	1,2	4	120	sob consulta
K2121.1512006X50	K0645.1512006X50	com polimento eletrolítico	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	50	1,2	4	120	sob consulta
K2121.2512008X25	K0645.2512008X25	com polimento eletrolítico	M8	25	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	sob consulta
K2121.2512008X30	K0645.2512008X30	com polimento eletrolítico	M8	25	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	sob consulta
K2121.2512008X40	K0645.2512008X40	com polimento eletrolítico	M8	25	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	sob consulta
K2121.2512008X50	K0645.2512008X50	com polimento eletrolítico	M8	25	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	sob consulta
K2121.2512010X25	K0645.2512010X25	com polimento eletrolítico	M10	25	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	sob consulta
K2121.2512010X30	K0645.2512010X30	com polimento eletrolítico	M10	25	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	sob consulta
K2121.2512010X40	K0645.2512010X40	com polimento eletrolítico	M10	25	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	sob consulta
K2121.2512010X50	K0645.2512010X50	com polimento eletrolítico	M10	25	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	sob consulta
K2121.7512303X10	-	jateado	M3	10,7	6	13,8	11,5	9	13,5	22	27,5	10	1	0,5	50	sob consulta
K2121.7512303X15	-	jateado	M3	10,7	6	13,8	11,5	9	13,5	22	27,5	15	1	0,5	50	sob consulta
K2121.7512303X30	-	jateado	M3	10,7	6	13,8	11,5	9	13,5	22	27,5	30	1	0,5	50	sob consulta
K2121.8512303X10	-	jateado	M3	10,7	6	14,4	11,5	9	13,5	28	33,5	10	1	0,6	45	sob consulta
K2121.8512303X15	-	jateado	M3	10,7	6	14,4	11,5	9	13,5	28	33,5	15	1	0,6	45	sob consulta
K2121.8512303X30	-	jateado	M3	10,7	6	14,4	11,5	9	13,5	28	33,5	30	1	0,6	45	sob consulta
K2121.9512303X10	K0645.9512303X10	jateado	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	sob consulta
K2121.9512303X15	K0645.9512303X15	jateado	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	sob consulta
K2121.9512303X30	K0645.9512303X30	jateado	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	sob consulta
K2121.7512304X10	-	jateado	M4	10,7	6	13,8	11,5	9	13,5	22	27,5	10	1	0,5	50	sob consulta
K2121.7512304X15	-	jateado	M4	10,7	6	13,8	11,5	9	13,5	22	27,5	15	1	0,5	50	sob consulta
K2121.7512304X30	-	jateado	M4	10,7	6	13,8	11,5	9	13,5	22	27,5	30	1	0,5	50	sob consulta
K2121.8512304X10	-	jateado	M4	10,7	6	14,4	11,5	9	13,5	28	33,5	10	1	0,6	45	sob consulta
K2121.8512304X15	-	jateado	M4	10,7	6	14,4	11,5	9	13,5	28	33,5	15	1	0,6	45	sob consulta
K2121.8512304X30	-	jateado	M4	10,7	6	14,4	11,5	9	13,5	28	33,5	30	1	0,6	45	sob consulta
K2121.9512304X10	K0645.9512304X10	jateado	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	sob consulta
K2121.9512304X15	K0645.9512304X15	jateado	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	sob consulta
K2121.9512304X30	K0645.9512304X30	jateado	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	sob consulta
K2121.0512304X15	K0645.0512304X15	jateado	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	15	1	2,5	100	sob consulta
K2121.0512304X20	K0645.0512304X20	jateado	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	sob consulta
K2121.0512304X30	K0645.0512304X30	jateado	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	sob consulta
K2121.0512305X20	K0645.0512305X20	jateado	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	sob consulta
K2121.0512305X30	K0645.0512305X30	jateado	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	sob consulta
K2121.0512305X40	K0645.0512305X40	jateado	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	40	1	2,5	100	sob consulta
K2121.0512305X50	K0645.0512305X50	jateado	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	50	1	2,5	100	sob consulta
K2121.1512305X20	K0645.1512305X20	jateado	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	20	1,2	4	120	sob consulta
K2121.1512305X30	K0645.1512305X30	jateado	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	30	1,2	4	120	sob consulta
K2121.1512305X40	K0645.1512305X40	jateado	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	40	1,2	4	120	sob consulta
K2121.1512305X50	K0645.1512305X50	jateado	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	50	1,2	4	120	sob consulta
K2121.1512306X20	K0645.1512306X20	jateado	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	20	1,2	4	120	sob consulta
K2121.1512306X30	K0645.1512306X30	jateado	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	30	1,2	4	120	sob consulta
K2121.1512306X40	K0645.1512306X40	jateado	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	40	1,2	4	120	sob consulta
K2121.1512306X50	K0645.1512306X50	jateado	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	50	1,2	4	120	sob consulta
K2121.2512308X25	K0645.2512308X25	jateado	M8	25	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	sob consulta
K2121.2512308X30	K0645.2512308X30	jateado	M8	25	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	sob consulta
K2121.2512308X40	K0645.2512308X40	jateado	M8	25	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	sob consulta
K2121.2512308X50	K0645.2512308X50	jateado	M8	25	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	sob consulta
K2121.2512310X25	K0645.2512310X25	jateado	M10	25	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	sob consulta
K2121.2512310X30	K0645.2512310X30	jateado	M10	25	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	sob consulta
K2121.2512310X40	K0645.2512310X40	jateado	M10	25	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	sob consulta
K2121.2512310X50	K0645.2512310X50	jateado	M10	25	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	sob consulta
