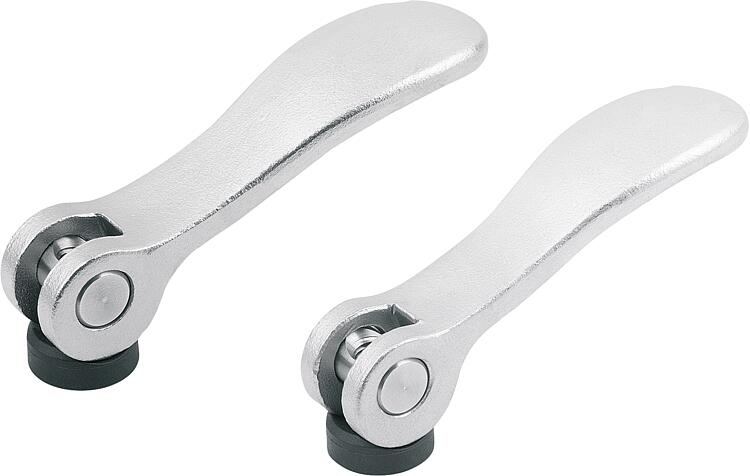

Descrição do artigo/Imagens dos produtos

DescriçãoDescrição do produto:A alavanca excêntrica possui uma arruela de pressão plástica otimizada tecnicamente.
A arruela de pressão é feita de um plástico especial de alto desempenho que garante uma excelente resistência ao desgaste e à fadiga. Material:

Cabo da alavanca de aço inoxidável 1.4308.
Arruela de pressão de termoplástico de alto desempenho, reforçada com fibra de carbono.
Pino de eixo de aço inoxidável 1.4305.

Versão:Cabo da alavanca com polimento eletrolítico ou jateado.
Arruela de pressão na cor preta.
Pino de eixo com superfície sem tratamento.Indicação:Plásticos possuem a propriedade de deformação, quando submetidos a cargas (fluência).Acessórios:Para superfícies de contato ligeiramente curvas, pode ser encomendado uma arruela adicional de aço inoxidável K2130, como opção.
Esta pode ser instalada como uma arruela intermediária entre a arruela de pressão e a superfície de contato.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2121_IG Alavancas excêntricas de aço inoxidável com rosca fêmea, arruela de pressão plástica

186 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Código de artigo antigo KIPP	Superfície Corpo básico	D	D1	D2	B	B1	H	H1	A	A1	Curso S	Força de aperto F (kN)	Força manual FH N	Preço
K2121.7512003	-	com polimento eletrolítico	M3	10,7	6	13,8	11,5	9	13,5	22	27,5	1	0,5	50	sob consulta
K2121.8512003	-	com polimento eletrolítico	M3	10,7	6	14,4	11,5	9	13,5	28	33,5	1	0,6	45	sob consulta
K2121.9512003	K0645.9512003	com polimento eletrolítico	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	1	1,5	90	sob consulta
K2121.7512004	-	com polimento eletrolítico	M4	10,7	6	13,8	11,5	9	13,5	22	27,5	1	0,5	50	sob consulta
K2121.8512004	-	com polimento eletrolítico	M4	10,7	6	14,4	11,5	9	13,5	28	33,5	1	0,6	45	sob consulta
K2121.9512004	K0645.9512004	com polimento eletrolítico	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	1	1,5	90	sob consulta
K2121.0512004	K0645.0512004	com polimento eletrolítico	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100	sob consulta
K2121.0512005	K0645.0512005	com polimento eletrolítico	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100	sob consulta
K2121.1512005	K0645.1512005	com polimento eletrolítico	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	4	120	sob consulta
K2121.1512006	K0645.1512006	com polimento eletrolítico	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	4	120	sob consulta
K2121.2512008	K0645.2512008	com polimento eletrolítico	M8	25	11	33,3	24	18,3	28,8	96	108	1,5	8	350	sob consulta
K2121.7512303	-	jateado	M3	10,7	6	13,8	11,5	9	13,5	22	27,5	1	0,5	50	sob consulta
K2121.8512303	-	jateado	M3	10,7	6	14,4	11,5	9	13,5	28	33,5	1	0,6	45	sob consulta
K2121.9512303	K0645.9512303	jateado	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	1	1,5	90	sob consulta
K2121.7512304	-	jateado	M4	10,7	6	13,8	11,5	9	13,5	22	27,5	1	0,5	50	sob consulta
K2121.8512304	-	jateado	M4	10,7	6	14,4	11,5	9	13,5	28	33,5	1	0,6	45	sob consulta
K2121.9512304	K0645.9512304	jateado	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	1	1,5	90	sob consulta
K2121.0512304	K0645.0512304	jateado	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100	sob consulta
K2121.0512305	K0645.0512305	jateado	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100	sob consulta
K2121.1512305	K0645.1512305	jateado	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	4	120	sob consulta
K2121.1512306	K0645.1512306	jateado	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	4	120	sob consulta
K2121.2512308	K0645.2512308	jateado	M8	25	11	33,3	24	18,3	28,8	96	108	1,5	8	350	sob consulta
