K0735_APino de retenção de aço ou aço inoxidável para peças de paredes... |
voltar | |
|

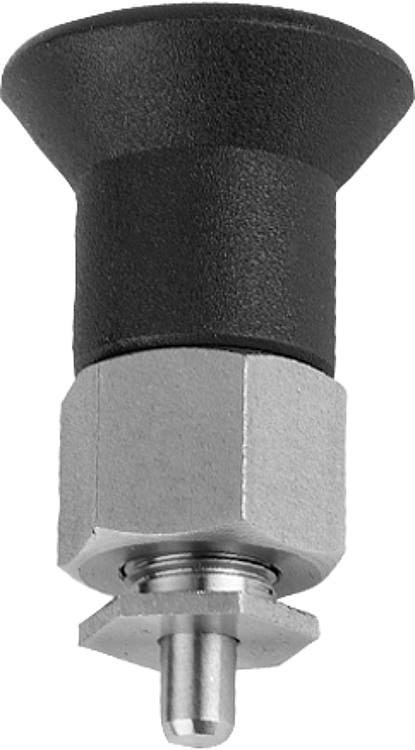

Descrição do artigo/Imagens dos produtos |
 |
DescriçãoMaterial: Versão em aço: Pino de guia para travamento endurecido, retificado e brunido. Versão em aço inoxidável: Pino de guia para travamento não endurecido, retificado e com superfície sem tratamento. Indicação:Estes pinos de retenção são adequados principalmente para a montagem em componentes com paredes finas. Eles são utilizados para evitar alterações da posição de engate, causadas por forças transversais. Somente após a retirada manual do pino, é possível fazer o deslocamento para outra posição de engate. Se a retirada do pino for efetuada por um longo período de tempo, e se for preciso evitar, que o pino de guia para travamento recue, deve-se utilizar a forma C.Acessórios:Para o aperto da porca roscada, pode ser incluída uma chave estrela dupla adicional no fornecimento. DownloadAqui você encontra mais informações reunidas no arquivo PDF: Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|

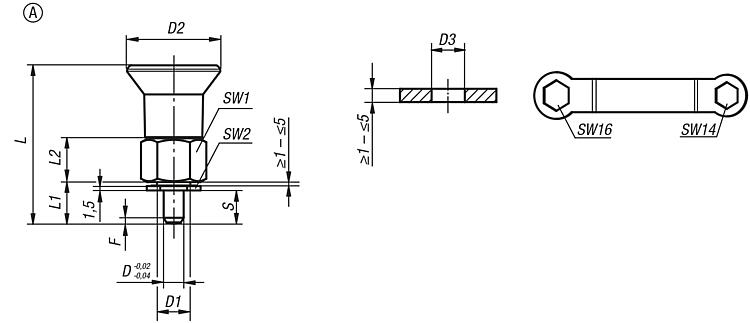

Desenhos |
 |
Ferramentas para a seleção de artigo/filtro de pesquisa |
| Código do artigo | Forma | Material do corpo básico | Superfície Corpo básico | D | D1 | D2 | D3 | L | L1 | L2 | Curso S | SW1 | SW2 | F x 30° | Força de mola inicial F1 aprox. N | Força de mola final F2 aprox. N | Código do artigo chave sextavada dupla | CAD | Aces. | Preço | Encomendar |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K0735.31105 | A | aço | peça endurecida | 5 | M10x1 | 28 | 10 | 46,5 | 11,5 | 13 | 5-9 | 17 | 14 | 1,3 | 6 | 15 | K0631.91416 |  |  | sob consulta | |
| K0735.31206 | A | aço | peça endurecida | 6 | M10x1 | 28 | 10 | 47,5 | 12,5 | 13 | 6-10 | 17 | 14 | 1,8 | 7 | 19 | K0631.91416 | | | sob consulta | |
| K0735.311105 | A | aço inoxidável | peça não endurecida | 5 | M10x1 | 28 | 10 | 46,5 | 11,5 | 13 | 5-9 | 17 | 14 | 1,3 | 6 | 15 | K0631.91416 | | | sob consulta | |
| K0735.311206 | A | aço inoxidável | peça não endurecida | 6 | M10x1 | 28 | 10 | 47,5 | 12,5 | 13 | 6-10 | 17 | 14 | 1,8 | 7 | 19 | K0631.91416 | | | sob consulta |
